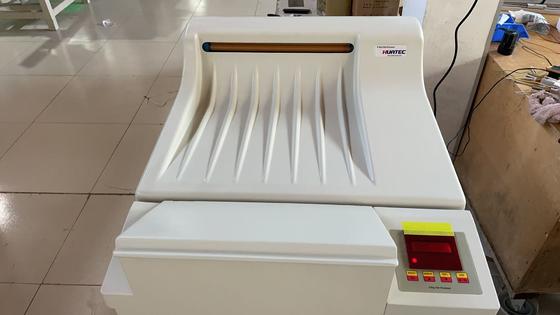

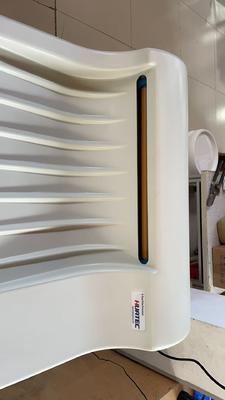

NDTRevelador de Falhas por Raios-X / Processador de Filmes com Display DigitalHDL-P14A
O HDL-P14A NDT é uma máquina de revelação industrial de alta qualidade, econômica e prática. Lava com alta qualidade, boa confiabilidade e diversas especificações de largura e velocidade. É amplamente utilizada na construção de caldeiras, construção naval, vasos de pressão, gasodutos de petróleo e gás natural, e na inspeção de qualidade de vários tipos de equipamentos dinâmicos e de pressão. Elogiada pelos clientes da indústria de testes.
Características notáveis:

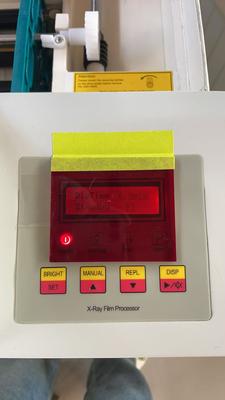

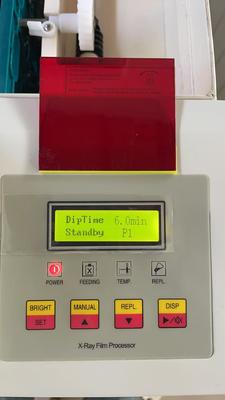

Display digital: todos os parâmetros definidos podem ser lidos no painel de operação, fácil de operar, com ampla segurança; painel de operação personalizável: tempo de funcionamento, temperatura de revelação e reposição.

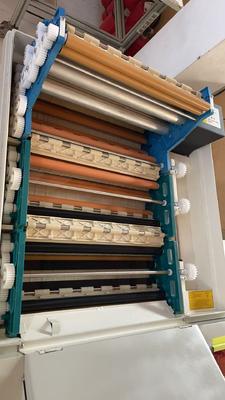

O sistema de cremalheira de rolos de precisão L protege a transmissão do filme e facilita a limpeza e manutenção diárias.
O sistema de secagem adota uma combinação especial de rolos e controle eletrônico para garantir a secagem do filme com ar quente.
Design com programa anticristalização e antioxidação, circulação contínua do líquido, previne o envelhecimento do líquido, prolonga o tempo de uso e obtém imagens de alta qualidade.
Equipamento padrão
1. Sistema de aquecimento síncrono de revelação
2. Sistema de circulação independente de revelação
3. Sistema de suplementação síncrono de revelação
4. Sistema de economia de água controlado por válvula solenóide
5. Sistema de secagem profissional com duto de ar cônico
6. Sistema de alimentação com sensor mecânico
7. Sistema de economia de energia com controle eletrônico de velocidade DKM
|
Modelo
|
HDL-P14A
|
|
Especificação do filme
|
Mínimo 10*10cm
Máximo 35*∞cm
|
|
Tempo de revelação
|
90-360seg
|
|
Tempo de desenvolvimento
|
20-60seg
|
|
Volume de revelação
|
110 peças / hora1114Capacidade do tanque de produtos químicos"Capacidade do tanque de produtos químicos40(11" *14Capacidade do tanque de produtos químicos)Capacidade do tanque de produtos químicos40
|
|
Temperatura do revelador
|
20
|
|
℃
|
-40 Indução de filmeajustável (intervalo de 0.1Indução de filme)Indução de filme40
|
|
℃
|
-65 Indução de filme(regulação automática)Indução de filmeMicrointerruptor importado
|
|
Volume
|
㎝³
|
|
79*59*42Peso
|
Peso bruto 50kg (peso líquido 45kg)
|
|
Anticristalização e antioxidação
|
45 minutos / vez
|
|
Processo de revelação
|
Revelação
|
|
→Fixação→Lavagem→Secagem
|
SuplementaçãoDe acordo com a área de revelação do filme, é fornecida reposição automática de água, e também reposição manual. A quantidade de reposição de água é de 20-200ml/0.3
|
|
㎡
|
Controle de lavagem de águaQuando o filme está sendo revelado, ele irá automaticamente lavar com água de 2-8L/minuto e desligar automaticamente quando em espera.
|
|
Consumo de energia
|
220V 50/60Hz 8.8A (revelação 2KW, espera 120W)
|
|
Parâmetros técnicos:
|
O tamanho do filme é mínimo 60 * 100mm, a largura máxima de 350mm
|
e o filme mais longo tem 15 metros.
Filme de chassi e filme de folha O tempo de funcionamento é de 4,5 a 14 minutos
Velocidade do filme 100~33 mm / min
Tempo de revelação é de 60-180 segundos (recomendado para 90 segundos)
Volume de lavagem 350*430mm 20 folhas / hora; 80*300mm 80 folhas / hora
.
Volume de revelador, fixador e lavagem 5,2 litros.Volume de suplementação teste automático 50-200 ml / m2
A temperatura do revelador pode ser ajustada de 20-40 graus
A temperatura de configuração ajusta automaticamente de acordo com a temperatura de revelação
Temperatura de secagem 40-70 graus
Temperatura da água 5~30 graus
Consumo de água por filme é inferior a 2 litros / minuto durante a operação
Potência 220~240V 8.8A 50 ou 60Hz
Peso 50 kg
Volume (comprimento * largura * altura) 78 x 59 x 45 cm
