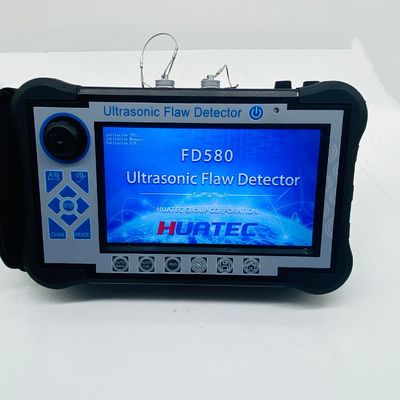

Máquina de Detecção de Defeitos por Ultrassom FD580
Introdução
O detector digital de defeitos por ultrassom é um tipo avançado, com tela sensível ao toque, que pode detectar, localizar, avaliar e diagnosticar com precisão, rapidez e sem danos, vários defeitos dentro da peça, como rachaduras, soldas, poros, furos de areia, inclusões, dobras, etc. Ele tem sido aplicado em energia elétrica, petroquímica, caldeiras e vasos de pressão, estruturas de aço, militar, aeroespacial, transporte ferroviário, automóveis, máquinas e outros campos. É um instrumento essencial para a indústria de ensaios não destrutivos.
Características
● Quantificação e posicionamento de alta precisão para atender aos requisitos de detecção de curta e longa distância
● A zona cega de campo próximo é pequena, pode atender aos requisitos de detecção para tubos de pequeno diâmetro e paredes finas.
● Função de calibração automática: calibração automática com um botão, fácil de operar, sonda de teste automática “Atraso P”,”Valor K”,”Valor X” e a velocidade
● Exibe automaticamente a posição do eco do defeito (Profundidade: d, Horizontal: p, Distância: s, Amplitude, dB,ф )
● Alterne três escalas livremente (Profundidade: d, Horizontal: p, Distância: s)
● Ganho automático, envelope de pico, funções de memória de pico, que podem melhorar a eficiência da detecção.
● Registra automaticamente o processo de detecção de defeitos e reprodução dinâmica
● Cálculo do valor φ: Detecção de defeitos de forjamento por sonda reta, pode encontrar a onda mais alta para converter o valor φ automaticamente
● 500 canais independentes (podem ser expandidos), que podem inserir e armazenar livremente os padrões de detecção de quaisquer indústrias, não precisam carregar os blocos padrão para inspeção no local.
● Armazena, reproduz 500 ondas A-scan e dados livremente
● As curvas DAC, AVG e TCG (compensação de profundidade) são geradas automaticamente e podem ser segmentadas. Os pontos de amostragem são irrestritos e podem ser corrigidos e compensados.
● 14 padrões de inspeção embutidos
● Livre para inserir quaisquer padrões da indústria
● Largura e intensidade do pulso podem ser ajustáveis
● Função de varredura B e varredura de cor B；
● Pode se comunicar com o computador e exportar o arquivo WORD. Também o relatório de detecção
● Caixa de plástico ABS IP65, resistente e durável, à prova d'água e poeira, e excelente capacidade anti-interferência
● Use software de comunicação (sem fio) para analisar dados, imprimir relatórios, etc.；
● Tela colorida verdadeira de 260.000 cores, adequada para ambientes de trabalho sob luz forte ou pouca luz
● Bateria de lítio de alto desempenho, pode funcionar continuamente por 8-10 horas
● Gravação de relógio em tempo real: data de detecção de defeitos em tempo real, registro de rastreamento de tempo e armazenamento
● Proteção contra desligamento, os dados de armazenamento não podem ser perdidos
● Os parâmetros de detecção de defeitos podem ser testados ou predefinidos automaticamente
● Rejeição digital, não afeta o ganho e a linearidade
● Compensação de ganho: A atenuação Db pode ser corrigida para rugosidade da superfície, superfícies curvas, detecção de defeitos de longo alcance de peças de trabalho espessas, etc.
● Pode operar o detector de defeitos por software no PC, alcançando o objetivo do detector de defeitos controlado por computador para detecção
Especificação Técnica
| Exibição |
Tela colorida TFT de 7 polegadas, resolução de 800*480 |
| Modo de operação |
Botão, Rotativo, Tela sensível ao toque |
| Fonte de energia |
Bateria de íon de lítio |
| Capacidade da bateria |
5.0Ah |
| Tensão de alimentação |
12V |
| Quantidade de energia |
1 |
| Tempo de trabalho |
≥8 horas |
| Entrada do adaptador |
DC100～240V 50Hz/60Hz |
| Saída do adaptador |
AC 12V |
| Potência do adaptador |
36W |
| Armazenamento de dados |
Cartão SD (16G) |
| Alarme |
1 |
| Temperatura de trabalho |
-10℃～45℃ |
| Temperatura de armazenamento |
-20℃～60℃ |
| Grau IP |
IP65 |
| Dimensão |
245*155*55mm |
| Peso |
1,18kg (bateria incluída) |
| Modelo UT convencional |
| Tipo de conector da sonda |
LEMO 00 |
| Tipo de canal |
Canal único |
| Número do canal |
500 grupos (capaz de ser escalado) |
| Tipo de pulso |
Onda afiada negativa |
| Tensão de transmissão |
50～350V, passo em 50V |
| Amortecimento |
560Ω |
| Ganho |
0~110dB, passo: 0,5/2/6/12dB |
| Ajuste fino do ganho |
-4~+4 |
| Compensação de superfície |
Toda a faixa de ganho |
| Frequência de trabalho |
0,5~20MHz； |
| Tipo de sonda |
Única, dupla, através, tipo de imersão |
| Filtro |
Três opcionais:
1~4MHz/0,5~10MHz/2~20MHz
|
| Modo de detecção |
Negativo/Positivo/Bidirecional/RF |
| Rejeição |
0~80%, passo 1% |
| Faixa de teste |
0~15000mm, faixa mínima de exibição: 15mm (em aço) |
| Velocidade do material |
100~20000m/s |
| Deslocamento do pulso |
-10~1000mm |
| ATRASO P |
0~200us |
| VALOR X |
0~100mm |
| Guia |
Solda, chapa, inspeção de forjamento |
| Ponto de teste |
Pico/Valor X/Valor J |
| Medição |
Porta: Amplitude, valor dB da amplitude, Faixa, Distância horizontal, Distância vertical, O valor da diferença entre as portas A e B
Cursor: 2 cursores cruzados, pode testar a distância horizontal e vertical e a distância entre os cursores (sob a função de varredura B)
|
| Porta |
Início da porta: toda a faixa |
| Largura da porta: toda a faixa |
| Nível da porta: 10~90%, passo: 1% |
| Curva |
DAC, no máximo seis curvas, atendem a NB/T 47013, GB/T 11345, GB/T 29712 e outros padrões |
| TCG, no máximo seis curvas |
| AVG |
| Outras funções |
Tela cheia, troca de cursor (faixa/Altura/Horizonte), ganho automático único/contínuo (10~100%, passo 10%), comparação de eco, eco completo, envelope de pico, memória de pico, varredura rápida, modo externo, captura de tela |
| Congelamento de pico/Profundidade da rachadura/Expansão da porta//modificação da superfície curva/ Varredura B/Simulação de solda plana//vídeo |
| Alarme |
Alarme sonoro e luminoso |
| Restos de sensibilidade |
≥65dB (200mm—Φ2FH, 2.5PΦ20) |
| Erro de linearidade horizontal |
≤0,3% |
| Erro de linearidade vertical |
≤3% |
| Erro de linearidade de amplitude |
≤±2% |
| Precisão do atenuador |
20dB ± 1 dB |
| Faixa dinâmica |
≥32dB |
| Resolução distante |
≥26dB |
| Nível de ruído |
＜40×10-9 V/ |
