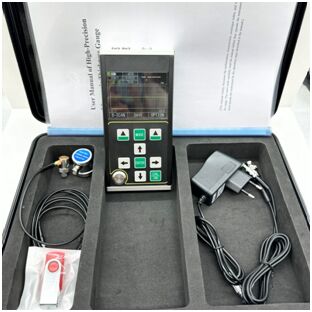

A/B Scan 0.100-1800mm Medidor de espessura ultra-sônica de grande alcance

Medidor de Espessura Ultrassônico de Grande Alcance 0,100-1800mm A/B Scan

1. Modo de exibição digital 2. Modo A scan (sonda de 15M)

TG-5710 é um novo medidor de espessura ultrassônico digital de alta precisão portátil com varredura A/B. Ele adota o princípio da medição de espessura ultrassônica com base na reflexão de pulso. É adequado para a medição da espessura do material que pode fazer a onda ultrassônica se propagar nele a uma velocidade constante e obter a reflexão de sua parte traseira. A resolução da medição é de 0,001 mm e a faixa de medição é tão fina quanto 0,10 mm (aço).

Este produto pode medir com precisão placas e peças processadas. Por outro lado, pode monitorar o grau de afinamento de tubos e vasos de pressão em equipamentos de produção após a corrosão durante o uso. Pode ser usado em petróleo, indústria química, metalurgia, construção naval, aeroespacial, energia e outros campos.

Este produto está em conformidade com as seguintes normas: Especificação de Calibração para medidor de espessura ultrassônico (JJF 1126-2004).

● Este produto possui modo A-scan, modo B-scan e modo de exibição numérica;

● A faixa de medição é ampla, e a exclusiva tecnologia de "múltiplos ecos" é adotada para realizar a medição de peças ultrafinas, com uma espessura mínima de medição de 0,10 mm (aço);

● Este produto pode medir a espessura com alta precisão, e a resolução máxima de medição pode atingir 0,001 mm; A resolução de repetição pode atingir ± 0,002 mm;

● Possui as funções de penetração de revestimento e medição de eco a eco, que é usado para medir materiais com camada de tinta e revestimento na superfície;

● Múltiplos modos de medição: os modos mb-e, E-E e me-e atendem à medição de peças de trabalho espessas convencionais; O modo fino realiza a medição de peças finas

● Os modos numéricos incluem: modo de valor de espessura convencional, modo de diferença/taxa de redução e modo de valor máximo

● Dois modos de ganho: ganho automático / ganho manual

● Desligamento manual e desligamento automático podem ser definidos, com função de economia de energia

● Suporta uma variedade de sondas, incluindo sonda de cristal duplo e sonda de cristal único, e suporta sonda de alta frequência de até 20 MHz

● Suporta armazenamento em massa e pode armazenar 100.000 valores de espessura, 500 grupos de formas de onda A-scan e 500 grupos de formas de onda B-scan ao mesmo tempo

● Tela TFT-LCD colorida de 3,5 polegadas com resolução de alta definição de 320x240 (QVGA)

● Possui uma variedade de métodos de calibração, suporta calibração de um ponto, calibração de vários pontos e modos de calibração manual, e pode calibrar a velocidade do som e a posição zero da sonda ao mesmo tempo; Suporta correção de caminho em V da sonda de cristal duplo

● Suporta a conversão do sistema métrico e britânico; Pode alternar entre unidades de milímetros e polegadas

● Suporta menu em inglês

O TG-5710 é adequado para medir a espessura de metais (como aço, ferro fundido, alumínio, cobre, etc.), plásticos, cerâmicas, vidro, resina, fibra de vidro e outros bons condutores ultrassônicos, na superfície da placa, tubo e superfície curva.

O princípio da medição de espessura ultrassônica é semelhante ao da medição de ondas de luz. O pulso ultrassônico emitido pela sonda atinge o objeto medido e se propaga no objeto. Quando atinge a interface do material, é refletido de volta para a sonda. A espessura do material medido é determinada medindo com precisão o tempo de propagação ultrassônica no material.
