Medidor de Espessura de Revestimento Multifuncional com Camada Galvanizada de Cobre e Estanho

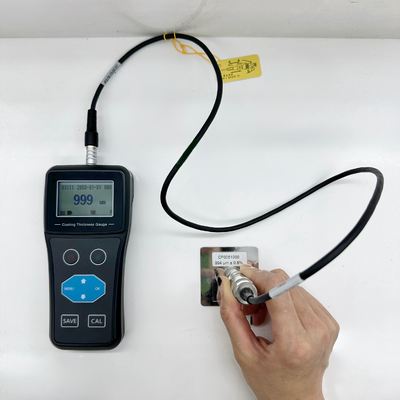

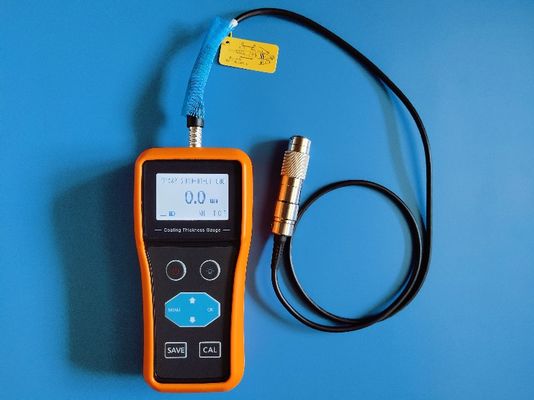

TG-6105 é um medidor de espessura de revestimento portátil por indução magnética e correntes parasitas, que pode medir de forma rápida e precisa, sem danificar, a espessura de revestimentos em substratos metálicos magnéticos (como aço, ferro, ligas e aço magnético duro, etc.) (como zinco, alumínio, cromo, cobre, borracha, tinta, etc.) e a espessura de camadas condutoras em substratos metálicos não magnéticos (como cobre, alumínio, zinco, estanho, etc.) (como borracha, tinta, plástico, filme de oxidação anódica, etc.)

NM: Tipo de sonda, T: Estanhagem em cobre, C: Compensação de temperatura em tempo real, P: único

Aplicação:

Pode ser usado em laboratório, também pode ser usado em canteiros de obras, é amplamente utilizado na indústria de manufatura, processamento de metais, indústria química, inspeção de mercadorias e outros campos de teste, é o instrumento profissional necessário para proteção de materiais.

Padrão:

• GB/T 4956 -- 2003 Medição da espessura do revestimento de revestimentos não magnéticos em substratos magnéticos -- Método magnético
• GB/T 4957 -- 2003 Medição da espessura do revestimento de revestimentos não condutores em metais de matriz não magnéticos por método de correntes parasitas
• JJG 818 -- 2018 Instrumento de medição de espessura de revestimento do tipo magnético e correntes parasitas
• JB/T 8393 -- 1996 Instrumento de medição de espessura de revestimento do tipo magnético e correntes parasitas
• GB/T 15675-2008 Galvanização contínua, chapa e tira de aço revestidas com liga zinco-níquel
• GB/T 2518-2008 Chapa e tira de aço galvanizadas por imersão a quente contínuas

Características:

• adota chip de amostragem de alta precisão e modelo de calibração especial, com tecnologia avançada de compensação de temperatura em tempo real, pode alcançar medição precisa de toda a faixa e pode medir com precisão a espessura de galvanoplastia ultra-fina e camada de óxido abaixo de 20um
• pode ser medida ao mesmo tempo a espessura da camada galvanizada e o peso unitário (versão em gramas)
• suporta uma variedade de especificações de sonda, a sonda pode ser re-combinada com o instrumento principal após o desgaste, prolongando efetivamente a vida útil da sonda
• possui medição de ponto único de alta precisão, medição de varredura, medição de peso unitário (versão em gramas TG-6105P), medição de diferença, medição de média e outros modos de medição

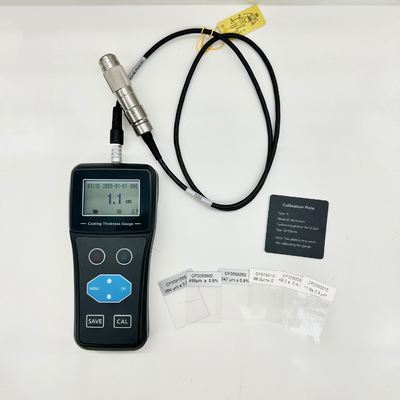

• possui calibração de ponto zero, calibração de um ponto, calibração de dois pontos e funções de calibração básica, pode corrigir automaticamente o erro do sistema
• possui a função de armazenamento de dados e pode ser agrupado aos dados salvos para análise estatística
• pode definir os limites superior e inferior do valor da espessura, além da faixa de alarme automático
• com função de prompt de estado de acoplamento, compreensão intuitiva do estado da medição
• exibe informações ricas, incluindo valor da espessura, estado de acoplamento, informações de quantidade elétrica, tempo de teste, estado de armazenamento, etc.
• Módulo Bluetooth integrado (versão Bluetooth opcional) e interface Mini-USB, impressora Bluetooth opcional e pode se comunicar com PC ou dispositivos de terminal inteligente para transmissão de dados com e sem fio
• suporta medição online em tempo real, controle de instruções (versão de instruções), o software host pode ser atualizado
• pode ser equipado com interface de comunicação RS232, RS485, opcional para modelo online
• pode ser personalizado o módulo de medição de espessura e o sensor de medição de espessura

Parâmetros Técnicos:

Guia da sonda da série TG-6105

Tipo de sonda		Sonda F (Indução magnética)						Sonda N(correntes parasitas)
Uso		Revestimento não magnético em substrato metálico magnético						Revestimento não condutor em substrato metálico não magnético
Tipo de sonda		FM	FL	FX	FT	FS	FH	NM	NL
Faixa de medição (μm)		0 ~ 1500	0 ~ 3000	0~10000	0 ~ 1500	0 ~ 500	0 ~ 3000	0 ~ 1500	0 ~ 3000
Precisão de medição (μm)	Calibração básica	±(0,5+1% H)	±(1+2% H)	±(1+3% H)	±(1+1% H)	±(0,5+1% H)	±(1+2% H)	±(0,5+1% H)	±(1+2% H)
	Calibração de ponto zero	±(1+2% H)	±(1+3% H)	±(2+5% H)	±(1+2% H)	±(1+2% H)	±(1+3% H)	±(1+2% H)	±(1+3% H)
Raio de Curvatura Mínimo		convexo 1,5mm	convexo 1,5mm	convexo 10mm	convexo 1,5mm	convexo 1mm	convexo 1,5mm	convexo 3mm	convexo 6mm
Raio de Área Mínimo		Φ7mm	Φ7mm	Φ40mm	Φ7 mm	Φ3mm	Φ7mm	Φ5mm	Φ7mm
Espessura Crítica da Placa		0,5mm	0,5mm	2mm	0,5 mm	0,2 mm	0,5 mm	0,3 mm	1 mm
Temperatura (°C)		0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 300	0 ~ 50	0 ~ 50
Direção de medição
Escopo comum de aplicação		Sonda padrão   Camada de tinta de revestimento convencional, etc.	Camada de tinta de sonda mais espessa, revestimento por spray, etc.	Camada anticorrosão de sonda ultra-espessa,   Camada de proteção contra incêndio, etc.	A área estreita dentro do tubo com sonda de ângulo reto	Sonda pequena, peça pequena, fixador, etc.	Sonda de alta temperatura pode suportar alta temperatura de 300℃	Camada de óxido de sonda padrão, revestimento por spray,   Estanhagem em cobre, cromagem	Revestimento de sonda mais espesso, revestimento de tinta, etc.

Guia do modelo da série TG-6105

Observação: porta de comunicação RS232/485 e outras opcionais para modelo online
