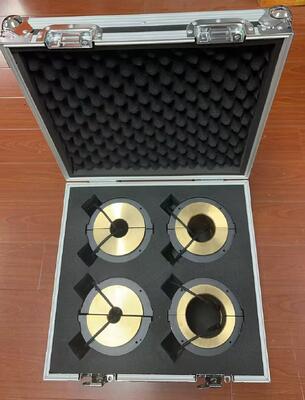

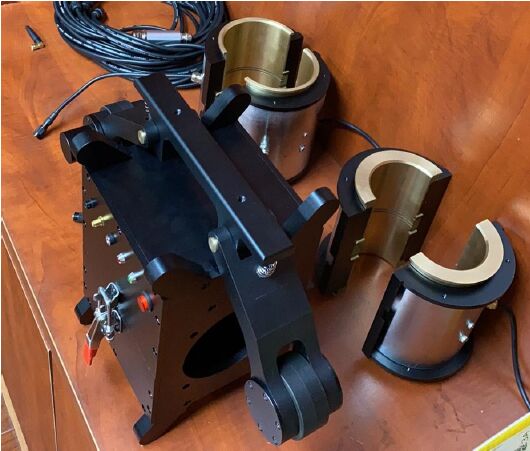

Detetor de falhas integrado de fios de arame HRD-120

Detetor de falhas integrado de fios de arame HRD-120

I. Visão geral do produto

◆ Detecção on-line de fios de arame, fios quebrados internos e externos, desgaste, ferrugem, deformação, fios soltos, fios saltados, alterações de material e outros defeitos.

◆ O relatório do resultado do ensaio pode satisfazer os padrões de diferentes indústrias e tem o número de fios quebrados e a proporção da área do fio quebrado para a área total quebrada do fio.

◆ A utilização de uma interface de computador USB (cableada) ou de uma "rede Wi-Fi própria" (sem fio) para análise directa do processamento de amostragem, com alarme de som e luz em linha e exibição em tempo real dos resultados.

◆ Estrutura circular do sensor, circunferência, magnetização axial, magnetização instantânea da corda de arame até estado de saturação.

◆ O sensor adota uma casca de liga de alumínio, com funções à prova de água, à prova de poeira, à prova de choques e à prova de umidade.

◆ Operação estável, desempenho confiável, alta precisão de detecção, forte desempenho anti-interferência, dados precisos.

◆ SOFTWARE ADAPTA-SE ao Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 vários sistemas operacionais de computador

◆ Amplamente utilizado na mineração, nos teleféricos, nos equipamentos de elevação, nos elevadores, na maquinaria portuária, na ponte de cabos e em outros campos.

II. Núcleo técnico e qualificação jurídica

1- Instrumentos virtuais: incerteza infinita.e o processamento direto de amostragem por computadores podem garantir nenhuma detecção perdida e nenhum erro de julgamento, assim como assistir a um filme, escaneando a corda de arame durante todo o processo, os resultados são precisos e boa repetibilidade.

2. Três instrumentos fixos: De acordo com as normas nacionais para sucata de fios de fio em diferentes indústrias, este produto aplica qualitativo eletromagnético, quantitativo, posicionamento,Detecção online não destrutiva de fios de arame, fios internos e externos quebrados, ferrugem, desgaste, alterações da área da secção transversal do metal, fios soltos, fios saltados, deformações, anomalias do material e outros defeitos.

3Instrumentos jurídicos: em conformidade com a norma americana ASTM1571-2021 e com a norma nacional GB/T21387-2008.

III. Indicadores técnicos

A série inteira pode detectar a faixa de diâmetro da corda de arame: φ1.5-300mm (necessidade de configurar diferentes séries de especificações sensor)

Velocidade relativa do sensor e da corda de arame:00,0-6,0 m/sMelhor: 0,1-0,5 m/s

O melhor espaço entre a manga de guia do sensor e a corda de arame é de 2-4 mm, e o espaço permitido é de 0-15 mm

Capacidade de detecção de defeito de fio partido (LF)

Qualitativo: A precisão da detecção qualitativa de um único fio quebrado centralizado é de 99,99%

Quantitativo: o número de fios quebrados num único local permite que uma ou uma raiz equivalente faça um julgamento errado

A taxa de precisão é superior a 92% quando o número de fios quebrados num único local é detectado sem erro por mais de 100 vezes

Taxa quantitativa de alteração da secção transversal do metal (LMA)

O erro de repetibilidade admissível da sensibilidade de detecção é de ±0,055%

Erro admissível do valor de indicação da precisão do ensaio: ± 0,2%

Posição (L) Capacidade de detecção: Percentagem de erro do valor de indicação de comprimento de detecção: ±0,2%

Fornecimento de energia: 5 V da bateria do computador

Peso do sensor: especificações comuns < 10 kg (personalizado de acordo com a situação real)

Temperatura ambiente: -10°C~40°C Pressão atmosférica: 86~106Kpa Umidade relativa: ≤85%

IV. Configuração e modelo do sistema

Todos precisam ser personalizados: Máquina de detecção de falhas de corda de arame (48mm pequeno - 78mm médio - 108mm grande)
