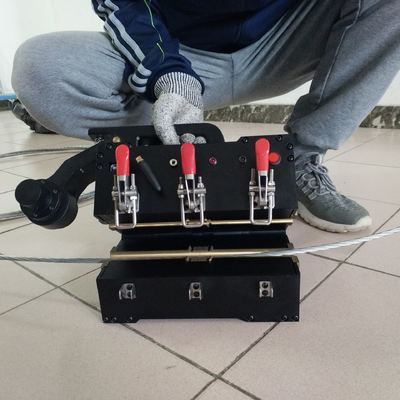

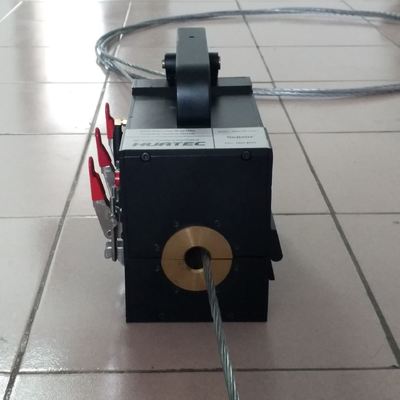

Máquina integrada de detecção de defeitos em cabos de aço HRD-120
一. Visão geral do produto
◆ Detecção online de fios rompidos internos e externos do cabo de aço, desgaste, ferrugem, deformação, fios soltos, fios saltados, alterações de material e outros defeitos.
◆ O relatório de resultados do teste pode atender aos padrões de diferentes indústrias e possui o número de fios rompidos e a proporção da área de fios rompidos em relação à área total rompida do fio.
◆ O uso da interface USB do computador (com fio) ou "rede Wi-Fi própria" (sem fio) para processamento e análise diretos de amostragem, com alarme sonoro e luminoso online e exibição de resultados em tempo real.
◆ Estrutura circular do sensor, contorno circunferencial, magnetização axial, a magnetização instantânea do cabo de aço para o estado de saturação.
◆ O sensor adota uma carcaça de liga de alumínio, com funções à prova d'água, poeira, choque e umidade.
◆ Operação estável, desempenho confiável, alta precisão de detecção, forte desempenho anti-interferência, dados precisos.
◆ O software ADAPTA-SE aos sistemas operacionais de computador Windows 98/2000 / xp/Vista/ Windows 7/8/10/11
◆ Amplamente utilizado em mineração, teleféricos, equipamentos de elevação, elevadores, máquinas portuárias, pontes de cabos e outros campos.
二. Núcleo técnico e qualificação legal
1. Instrumento virtual: incerteza infinita da corda. Somente a aplicação da tecnologia de instrumento virtual, substituindo os instrumentos tradicionais por software e processamento direto de amostragem por computadores pode garantir que não haja detecção perdida e nenhum julgamento incorreto, como assistir a um filme, digitalizando o cabo de aço em todo o processo, os resultados são precisos e com boa repetibilidade.
2. Três instrumentos fixos: De acordo com os padrões nacionais para sucata de cabos de aço em diferentes indústrias, este produto aplica detecção não destrutiva eletromagnética qualitativa, quantitativa, de posicionamento, online de fios rompidos internos e externos, ferrugem, desgaste, alterações na área da seção transversal do metal, fios soltos, fios saltados, deformação, anomalias de material e outros defeitos.
3. Instrumento legal: em conformidade com o padrão americano ASTM1571-2021 e o padrão nacional GB/T21387-2008.
三. Indicadores técnicos
Toda a série pode detectar a faixa de diâmetro do cabo de aço: φ1,5-300mm (necessidade de configurar diferentes séries de sensores de especificações)
Velocidade relativa do sensor e do cabo de aço: 0,0-6,0 m/s Melhor: 0,1-0,5 m/s
A melhor folga entre a luva guia do sensor e o cabo de aço é de 2-4 mm, e a folga permitida é de 0-15 mm
Capacidade de detecção de defeito de fio rompido (LF)
Qualitativo: A precisão da detecção qualitativa de um único fio rompido centralizado é de 99,99%
Quantitativo: O número de fios rompidos em um único local permite que uma ou uma raiz equivalente seja julgada incorretamente
A taxa de precisão é superior a 92% quando o número de fios rompidos em um único local é detectado sem erro por mais de 100 vezes
Taxa quantitativa de mudança da seção transversal do metal (LMA)
O erro de repetibilidade permitido da sensibilidade de detecção é ±0,055%
O erro permitido do valor de indicação de precisão do teste: ± 0,2%
Capacidade de detecção de posição (L): Erro percentual do valor de indicação do comprimento de detecção: ±0,2%
Fonte de alimentação: 5V da bateria do computador
Peso do sensor: especificações comuns< 10kg (personalizado de acordo com a situação real)
Temperatura ambiente: -10℃~40℃ Pressão atmosférica: 86~106Kpa Umidade relativa: ≤85%

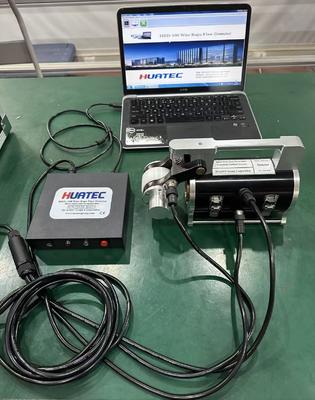

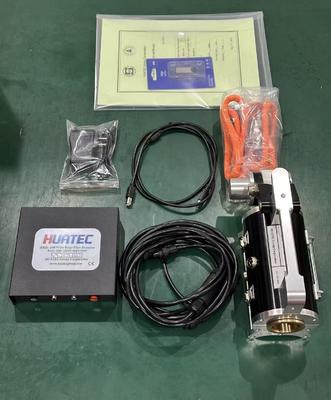

四. Configuração e modelo do sistema
Todos precisam ser personalizados: Máquina de detecção de defeitos em cabos de aço (48mm pequeno - 78mm médio - 108mm grande)
|
|
SN.
|
Configure o nome e o modelo
|
Quantidade
|
Marca
|
|
Unidade de detecção
|
1
|
◆ Unidade de detecção integrada
◆ Excitador reversível de alta velocidade ◆ Concentrador de sinal de alta condutividade
◆ Grupo de sensibilidade magnética Hall de exibição ◆ Luva guia de desgaste de centralização flutuante
◆ Codificador de distância de alta precisão ◆ Dispositivo de rolamento de roda de posicionamento automático
|
1 conjunto
|
Codificador incluído
|
|
2
|
◆ Alarme em tempo real (conversão digital para analógica hi-fi)
◆ Módulo de conversão analógico-digital AD ◆ Módulo de rejeição automática de ruído
◆ Módulo de alarme audível e visual de defeito ◆ Módulo de garantia de qualidade de detecção
◆ Modo plug and play DAQ
|
1 conjunto
|
Inclui captura Wi-Fi
|
|
|
3
|
Luva de revestimento substituível
|
5 conjuntos
|
Especificações personalizadas são discutidas separadamente
|
|
Unidade de processamento
|
4
|
Cabo de transmissão USB
|
1 pc
|
Feito sob medida com 20 metros de comprimento
|
|
5
|
Antena Wi-Fi
|
2 pcs
|
Uma é para peças de reposição
|
|
6
|
Software de processamento em tempo real de sinal versão V3.0
|
1 conjunto
|
|
|
7
|
Computador de aquisição de dados (tipo tablet)
|
1 unidade
|
Carregador incluído
|
|
Unidade de acessórios
|
8
|

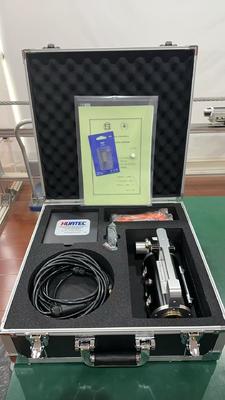

Estojo de instrumento personalizado
|
1 pc
|
Roda de deslocamento da haste de tração personalizada
|
|
9
|
Carregador tudo-em-um
|
1 pc
|
Luz vermelha: Carregando
Verde: Cheio
|
|
10
|
Cabo de segurança de tração flexível
|
1 pc
|
Conexões flexíveis para unidades de detecção
|
|
11
|
Manual de operação (dados técnicos relacionados)
|
1 pc
|
|
|
12
|
Certificado (Cartão de garantia)
|
1 pc
|
|
|
13
|
Lista de embalagem
|
1 pc
|
|
Observação: 1, entre os quais 7 computadores de uso duplo tablet são opcionais (de acordo com a demanda, o custo é adicional);
2, todos os tamanhos podem ser personalizados sob demanda (e podem ser buchas substituíveis personalizadas com precisão); Como bucha substituível de 48mm+24mm
Modelo tudo-em-um personalizado:

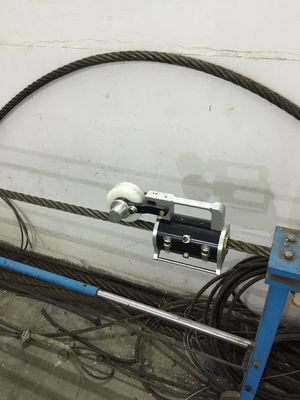

Condição do local de uso:
Produção de fios rompidos internos
|
|
Teste, avaliação e aceitação
|
|
Detecção de guindaste portuário Li Jiacheng
|
|
|
Inspeção do parque marinho
|
|
Auditoria da empresa de elevadores de Hong Kong
|
|
|
Treinamento de escritório
|
|
