Detecção Integrada de Defeitos em Cabos de Aço Internos e Externos na Linha de Produção de Fios Rompidos Internos e Externos de Cabos de Aço
1). Visão geral do produto
◆ Detecção on-line de cabos de aço fios rompidos internos e externosfios rompidos, desgaste, ferrugem, deformação, fios soltos, fios pulados, alterações de material e outros defeitos.
◆ O relatório de resultados do teste pode atender aos padrões de diferentes indústrias e possui o número de fios rompidos e a proporção da área de fios rompidos em relação à área total rompida do fio.
◆ O uso da interface USB do computador (com fio) ou "rede Wi-Fi própria" (sem fio) para análise de processamento de amostragem direta, com alarme sonoro e luminoso online e exibição de resultados em tempo real.
◆ Estrutura circular do sensor, contorno circunferencial, magnetização axial, a magnetização instantânea do cabo de aço para o estado de saturação.
◆ O sensor adota uma carcaça de alumínio de liga, com funções à prova d'água, poeira, choque e umidade.
◆ Operação estável, desempenho confiável, alta precisão de detecção, forte desempenho anti-interferência, dados precisos.
◆ O software ADAPTA-SE aos vários sistemas operacionais de computador Windows 98/2000 / xp/Vista/ Windows 7/8/10/11
◆ Amplamente utilizado em mineração, teleférico, equipamentos de elevação, elevador, máquinas portuárias, pontes de cabos e outros campos.
2).Configuração e modelo do sistema

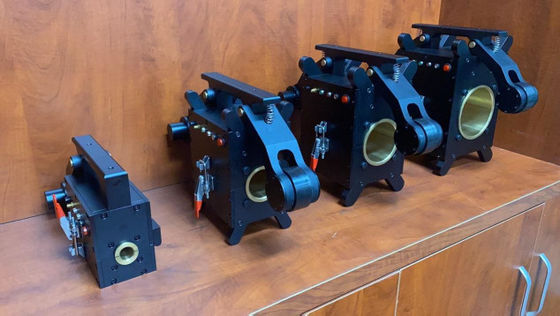

Todos precisam ser personalizados: Máquina de detecção de defeitos em cabos de aço (48mm pequeno - 78mm médio - 108mm grande)
| |
SN. |
Configure o nome e o modelo |
Quantidade |
Marca |
| Unidade de detecção |
1 |
• Unidade de detecção integrada
• Excitador reversível de alta velocidade • Concentrador de sinal de alta condutividade
• Grupo de sensibilidade magnética Hall de exibição • Manga guia de desgaste de centralização flutuante
• Codificador de distância de alta precisão • Dispositivo de rolamento de roda de posicionamento automático
|
1 conjunto |
Codificador incluído |
| 2 |
• Alarme em tempo real (conversão digital para analógica hi-fi)
• Módulo de conversão analógico-digital AD • Módulo de rejeição de ruído automático
• Módulo de alarme visual e sonoro de defeitos • Módulo de garantia de qualidade de detecção
• Modo plug and play DAQ
|
1 conjunto |
Inclui captura Wi-Fi |
| |
3 |

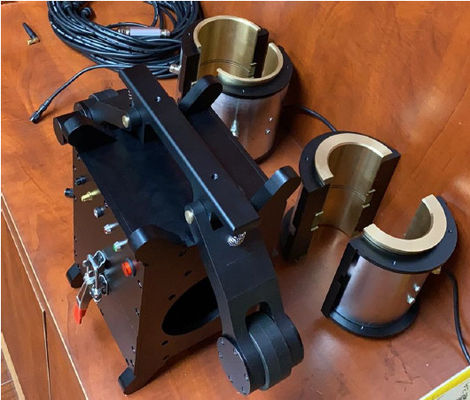

Manga de revestimento substituível |
5 conjuntos |
Especificações personalizadas são discutidas separadamente |
| Unidade de processamento |
4 |
Cabo de transmissão USB |
1 pc |
Feito sob medida com 20 metros de comprimento |
| 5 |
Antena Wi-Fi |
2 pcs |
Uma é para peças de reposição |
| 6 |
Software de processamento em tempo real de sinal versão V3.0 |
1 conjunto |
|
| 7 |
Computador de aquisição de dados (tipo tablet) |
1 unidade |
Carregador incluído |
| Unidade de acessórios |
8 |
Estojo de instrumento personalizado |
1 pc |
Roda de deslocamento da haste de tração personalizada |
| 9 |
Carregador tudo-em-um |
1 pc |
Luz vermelha: Carregando
Verde: Completo
|
| 10 |
Cabo de segurança de tração flexível |
1 pc |
Conexões flexíveis para unidades de detecção |
| 11 |
Manual de operação (dados técnicos relacionados) |
1 pc |
|
| 12 |
Certificado (Cartão de garantia) |
1 pc |
|
| 13 |
Lista de embalagem |
1 pc |
|
Observação: 1, entre os quais o computador de uso duplo tablet 7 é opcional (de acordo com a demanda, o custo é adicional);
2, todos os tamanhos podem ser personalizados sob demanda (e podem ser precisamente personalizados com revestimento substituível); Como 48mm+24mm bucha substituível
3). Núcleo técnico e qualificação legal
1. Instrumento virtual: incerteza infinita da corda. Somente a aplicação da tecnologia de instrumento virtual, substituindo os instrumentos tradicionais por software e processamento de amostragem direta por computadores pode garantir que não haja detecção perdida e nenhum julgamento incorreto, assim como assistir a um filme, digitalizando o cabo de aço durante todo o processo, os resultados são precisos e com boa repetibilidade.
2. Três instrumentos fixos: De acordo com os padrões nacionais para sucata de cabos de aço em diferentes indústrias, este produto aplica detecção não destrutiva online, qualitativa, quantitativa e de posicionamento eletromagnético de fios rompidos internos e externos de cabos de aço, ferrugem, desgaste, alterações na área da seção transversal do metal, fios soltos, fios pulados, deformação, anomalias de material e outros defeitos.
3. Instrumento legal: em conformidade com o padrão americano ASTM1571-2021 e o padrão nacional GB/T21387-2008.
4). Indicadores técnicos
Toda a série pode detectar a faixa de diâmetro do cabo de aço: φ1,5-300mm (necessidade de configurar diferentes séries de sensor de especificações)
Velocidade relativa do sensor e do cabo de aço: 0,0-6,0 m/s Melhor: 0,1-0,5 m/s
A melhor folga entre a manga guia do sensor e o cabo de aço é de 2-4 mm, e a folga permitida é de 0-15 mm
Capacidade de detecção de defeito de fio rompido (LF)
Qualitativo: A precisão da detecção qualitativa de fio rompido único centralizado é 99,99%
Quantitativo: O número de fios rompidos em um único local permite que uma ou uma raiz equivalente julgue mal
A taxa de precisão é superior a 92% quando o número de fios rompidos em um único local é detectado sem erro por mais de 100 vezes
Taxa quantitativa de mudança da seção transversal do metal (LMA)
O erro de repetibilidade permitido da sensibilidade de detecção é ±0,055%
O erro permitido do valor de indicação de precisão do teste: ± 0,2%
Capacidade de detecção de posição (L): Erro percentual do valor de indicação do comprimento de detecção: ±0,2%
Fonte de alimentação: 5V da bateria do computador
Peso do sensor: especificações comuns < 10kg (personalizado de acordo com a situação real)
Temperatura ambiente: -10℃~40℃ Pressão atmosférica: 86~106Kpa Umidade relativa: ≤85%
