Sistema de comunicação sem fio de banda dupla 5G para o rastreador de parede externa do oleoduto HXPC-200A a 100 metros de distância de controle

Usar sistema de comunicação sem fio de banda dupla 5G Distância de controle 100 metros sistema de rastreamento de parede externa de tubulação

1Introdução geral

(1) Marca de equipamento: HUATEC

(2) Modelo: HXPC-200A

(3)Velocidade de deslocamento:≥ 100 mm/s;

(4) O modo de caminhada adota o tipo de trilha para assegurar a orientação vertical da solda: ± 1 mm, a orientação da direcção de caminhada

Precisão: ± 1 mm;

(5) Pode satisfazer os requisitos de condução da máquina de raios direcionais de sombra única de parede dupla para tubulações com um diâmetro inferior a 1600 mm;

(6)Utilize o sistema de comunicação sem fio de banda dupla 5G, distância de controlo: 100 metros.(terreno aberto);

(7) A utilização de uma bateria de lítio de baixa temperatura integrada de 36 V, de fácil substituição, pode funcionar normalmente a -40°C;

(8)Horário de trabalho:mais de 8 horas;

(9) Consumo de energia: ≤ 150 W;

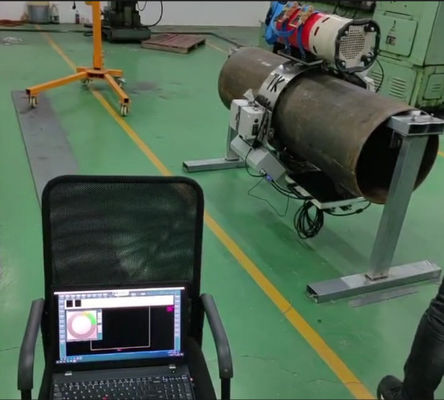

(10) Acionamento síncrono com o veículo de escalada de parede do tubo (escâner plano) para completar os requisitos de detecção de transiluminação DR de parede dupla e sombra única

2Detector de falhas de raios X portátil

(1) Nome do equipamento: máquina portátil de detecção de falhas por raios-X de alta frequência a pressão constante

(2) Modelo: XXG 300JYGF

(3) Tubos de raios-X: tubos metálicos de cerâmica

(4) Modo de alimentação do tubo de raios-X: tensão constante

(5) Faixa de regulação da tensão do tubo de raios-X: 50-300 kV

(6) Passo de regulação da tensão do tubo: 1 kV/passo

(7) Corrente do tubo de raios-X: 0,5-3,0 mA

(8) Passo de regulação da corrente do tubo: 0,1 mA/passo

(9) Tempo máximo de exposição: 99 minutos e 59 segundos

(10) Intervalo de regulação de alta pressão de atraso: 0-99 segundos

(11) Potência máxima do tubo de raios-X: 900 W

(12) Frequência de funcionamento: 100 kHz

(13) Tamanho do focador: AC.EN12543 d=3,0 mm (AC.IEC 336 1,5 mm)

(14) Espessura de penetração: 65 mm (aço A3, distância focal 700 mm, filme HUATEC D7, preto negativo ≥ 2.0, 10

Minutos)

(15) Taxa de carga temporária: 100% (a temperatura ambiente de 20°C, condições de potência máxima)

(16) Ângulo de radiação: 40° x 55°

(17) Filtro interno: 1 mmBe

(18) Filtro adicional: 4 mm Alequivalente

(19) Tamanho da cabeça do tubo: φ295mmx775mm (incluindo o anel final)

(20) Peso da cabeça do tubo: 29 kg

(21) Cabo de ligação: 50M

(22) Cabo de alimentação: 10M

(23) Tamanho do controlador: 465mmx154mmx323mm

(24) Peso do controlador: 11,3 kg

(25) Potência de entrada: 200-250VAC, 47-400Hz

(26) Método de arrefecimento por ânodo: arrefecimento por ar forçado

(27) Temperatura ambiente admissível: -20°C~+40°C

3Os acessórios de série incluem:

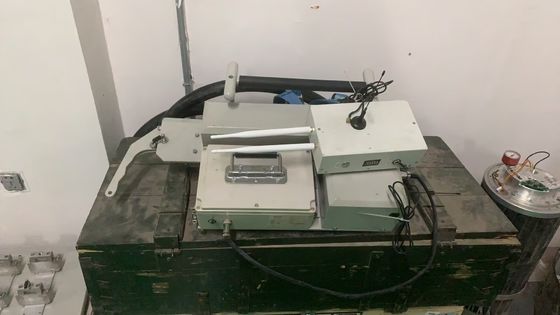

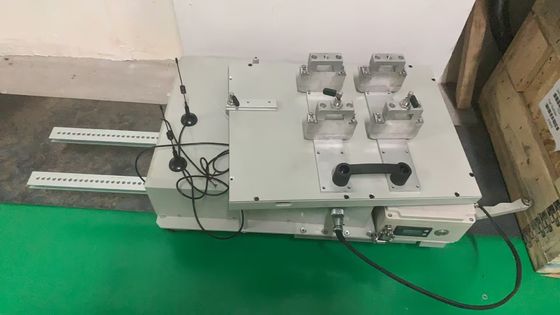

Máquina de escalada de parede externa de tubos com detector de painel DR

Máquina de raios-X, máquina de escalar tubos de parede externa

Detector digital de planos 1024,76μm, área de imagem 233 x 97mm

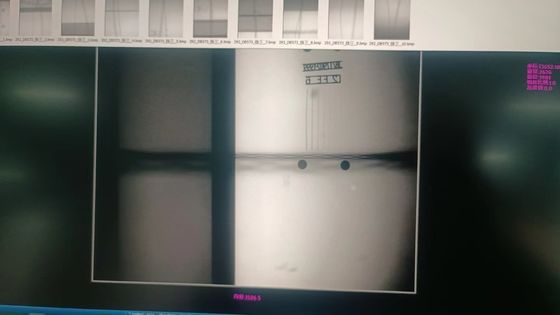

Software de aquisição e processamento de imagens digitais

Computador portátil

Detector de falhas de raios X de alta frequência a pressão constante (direcional)

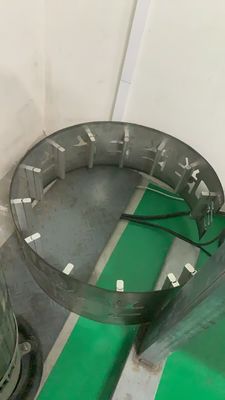

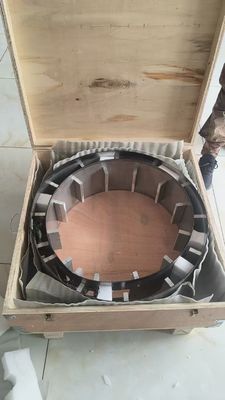

Ferrovia de guia de rastreador: Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4pcs.
