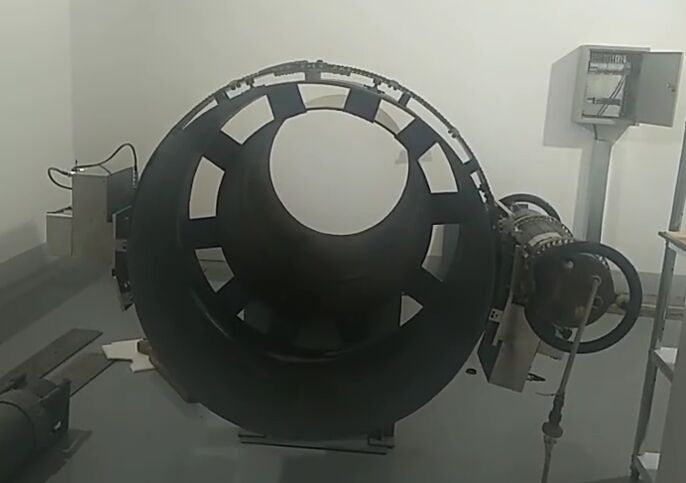

Sistema de inspeção de rastreamento de imagens digitais de raios X

Sistema de Inspeção por Rastreador de Imagem Digital de Raios-X

1.0 Fabricante do Equipamento: HUATEC Group Corporation

2.0 Nome do Equipamento: Sistema de Inspeção por Imagem Digital de Raios-X HXPC-DR02

3.0 Modelo da Especificação: HXPC-DR02

4.0 Método de Transmissão de Imagem: Transmissão Sem Fio

5.0 Diâmetro Aplicável do Tubo: φ510 - φ1219mm (a seleção da esteira pode ser feita de acordo com os requisitos do usuário)

6.0 Configuração das Principais Especificações dos Componentes do Equipamento

6.1 Dispositivo de Aquisição de Imagem:

Veículo Rastreador de Parede Externa de Tubulação (Transportando Placa de Aquisição de Imagem)

Marca: HUATEC

Modelo: HXPC-PC100

• Posicionamento de Navegação Beidou;
• Sistema de Comunicação Sem Fio de Banda Dupla 5G, Distância de Controle: 100 metros (área aberta); HXPC-PC100
• Velocidade de deslocamento: ≥ 100mm/s;
• O modo de deslocamento adota o tipo esteira, garantindo o posicionamento vertical em relação à solda: ± 1mm, precisão de posicionamento na direção de deslocamento: ± 1mm;
• Após a configuração de acordo com os requisitos do usuário, pode atender aos requisitos de detecção DR de imagem única de parede dupla e radiografia central para tubos variando de φ510 a φ1219mm;
• Um mecanismo de fixação rápida é configurado para instalação e desmontagem convenientes;
• Um sistema de proteção por sensor fotoelétrico (para detecção de colisão, perda de sinal, danos ao motor ou ao driver) é fornecido;
• Fonte de alimentação de bateria de lítio de baixa temperatura integrada de 36V (compatível com carregador), fácil de substituir e pode funcionar normalmente a -40℃;
• Tempo de trabalho: mais de 8 horas;
• Monitoramento do nível da bateria, o sistema de perda de sinal se autotrava;
• Consumo de energia: ≤ 150W;
• Dois motores impulsionam a operação suavemente.
•

6.2 Rastreador de parede externa (transportando máquina de raios-X)

Marca do equipamento: HUATEC

Modelo: HXPC-PC110

• Velocidade de deslocamento: ≥100mm/s
• Conecte-se com HXPC-PC100 (rastreador de parede externa do tubo) via cabo auxiliar para obter ligação;
• O modo de deslocamento adota um sistema de esteiras, garantindo o posicionamento vertical em relação à solda: ±1mm, e a precisão de posicionamento na direção de deslocamento: ±1mm;
• Pode atender aos requisitos de detecção de imagem única de parede dupla - capaz de suportar um detector de falhas de raios-X direcionais de alta frequência de 300kv;
• Um mecanismo de fixação rápida é configurado para instalação e desmontagem convenientes;
• Os motores duplos impulsionam a operação suavemente;
• Um sistema de proteção por sensor fotoelétrico (para detecção de prevenção de colisão, perda de sinal, danos ao motor ou ao driver) é fornecido;
• Horário de trabalho: Mais de 8 horas;
• Consumo de energia: ≤ 150W;

*Ele sincroniza com o veículo de escalada de parede externa (placa de aquisição de imagem) para concluir o trabalho de inspeção de radiografia DR de imagem única de parede dupla.

6.3 Detector de painel plano Marca: HUATEC

Modelo: HUATEC 750i

• Sensor: Silício Amorfo;
•  Cintilador: CSI (Sulfeto de Cádmio de Crescimento Direto);
•  Tamanho do pixel: 120 μm;
•  Área de imagem: 244 mm × 307 mm;
•  Matriz de pixels: 1280 × 1024 (2 × 2);
•  Conversão A/D: 16 bits;
•  Taxa de quadros: 1,7 fps (1×1);
•  Faixa de energia: 40 - 320 kV;
•  Tolerância à irradiação: ≥ 1 MRad;
•  Controle de exposição: Gatilho interno/Gatilho externo;
•  Interface de comunicação: Gigabit Ethernet;
•  Faixa de temperatura de operação: 0°C - 40°C;
•  Faixa de umidade de operação (sem condensação): 10% - 90% UR;
•  Faixa de temperatura de armazenamento: -20°C - 55°C;
•  Tamanho da forma: 344 × 286 × 20;
•  Peso: 8 kg;
•  Fonte de alimentação de entrada: 100 - 240 V 50/60 Hz CA;
•  Aplicação: Inspeção de soldagem, inspeção de fundição.

6.4 Roteador Central

Modelo: ASUS XD4

•  Protocolo sem fio: Wi-Fi 6;
•  Modo de transmissão WIFI principal: Transmissão distribuída;
•  Recursos suportados: Comunicação IPv6, Mesh;
•  Velocidade sem fio: 1800M;
•  Bandas de frequência: Wi-Fi de banda dupla de 2,4 GHz, 5,8 GHz;
•  Porta de saída LAN: Porta Gigabit Ethernet;
• Porta de entrada WAN: Porta Gigabit Ethernet;
• Módulo GPS: Aquisição de sinal GPS - Beidou, GPS, GLONASS, Galileo;

7.0 Software de Processamento

Marca do software: HUATEC

Versão do software: Ver 20.21.10.16

Ele tem uma função de detecção com um clique. O operador seleciona o diâmetro do tubo, espessura da parede, número da solda, flange, compensação, método radiográfico, direção de movimento do equipamento, área efetiva e coordenadas Beidou (como Tóquio, latitude norte) com base nos parâmetros predefinidos do tubo inspecionado no banco de dados do software.

Os parâmetros relevantes são selecionáveis (uma vez selecionados, serão impressos na imagem e não podem ser alterados). O sistema calcula automaticamente o número de quadros necessários para detectar toda a solda deste tubo com base nos parâmetros predefinidos e os armazena. O software possui uma função de intervenção para humanos, permitindo o ajuste do tempo de exposição, contagem de quadros, etc., e o número de quadros pode ser ajustado de acordo com as configurações dos parâmetros.

• Posicionamento Beidou preciso (compatível com GPS, GLONASS e Galileo), impressão de parâmetros de coordenadas (Tóquio, latitude norte) na imagem;

•  Calcule automaticamente o número de amostras com base no tamanho do diâmetro do tubo de entrada, deixando margem de sobra suficiente e evitando omissões;
•  Transmita as imagens coletadas sem fio para a "estação de trabalho" no local para armazenamento;
•  Antes da inspeção, o operador pode predefinir a largura da janela e a posição da janela para tornar o brilho e o contraste das imagens coletadas consistentes e pode prosseguir diretamente com a avaliação após a conclusão da coleta;
•  Possui inversão de imagem positiva e negativa, inversão e rotação de imagem, ampliação de imagem, aprimoramento de borda da diferença de imagem, ampliação/restauração local da imagem original, anotação de texto e número, marcação de imagem;
•  Possui medição de segmento de régua;
•  Possui medição de defeitos (ponto, linha, ângulo, etc. medição geométrica) e função de marcação de defeitos;
•  Possui medidor de qualidade de imagem de filamento duplo MFT (resolução espacial) função de medição e cálculo automático;
•  Possui exibição em tempo real do valor cinza, cálculo automático e exibição da função de valor médio;
•  Possui função de medição e cálculo da relação sinal-ruído (SNR) normalizada;
•  Possui função de costura de imagem de solda;
•  A imagem está no formato DICONDE e pode ser convertida em outros formatos comuns, como JPG, etc., e suporta vários formatos de armazenamento de imagem, como JPG, BMP, GIF, PNG, etc.;
•  É equipado com roteamento de relé.

8.0 Estação de Trabalho

Parâmetros técnicos da estação de trabalho de aquisição e análise de imagem: Modelo do equipamento: HP Z99

Marca do equipamento: HP

•  Sistema operacional Windows 10 oficial Estação de trabalho portátil
•  Tamanho da tela: 15,0 polegadas;
•  Processador Intel Core i7-11800H de 11ª geração (8 núcleos, 16 threads), frequência base de 2,3 GHz;
•  RAM: 16 - 32GB (DDR4 2666MHZ);
•  Disco rígido SATA: 1TB (quantidade de interface M.2 1);
•  Placa gráfica: Placa gráfica dedicada 4G GDDR5 128bit;
•  Tamanho do produto: Comprimento 359mm; Largura 236mm; Altura 23mm
•  Peso: 2,3 kg;
•  Portas: Interface de áudio, interface HDMI, interface USB3.0;
•  Duração teórica da bateria: 2 - 5 horas, o tempo específico depende do ambiente de uso;
•  Capacidade da bateria: 52,5Wh;
•  Número de células da bateria: 3 baterias de íon de lítio;
•  Rede local: 10/100/1000Mbps;
•  Rede sem fio: Suporta protocolo sem fio Wi-Fi6;
•  Design de chassi selado: Nível de proteção certificado pela P65, pode impedir a entrada de areia, poeira e líquidos;

9.0 Fonte de Radiação

Equipado com uma interface para instalação de equipamentos de detecção de falhas de raios-X de alta frequência (ou uma máquina de detecção de falhas de raios gama personalizável), diferentes fontes de radiação podem ser configuradas de acordo com os requisitos.

9.1 Nome do Equipamento: Máquina de Inspeção de Raios-X de Tensão Constante de Alta Frequência Portátil e Sistema de Controle

Modelo: XXG-H300GP

•  Temperatura ambiente de operação: -20℃ a 50℃;
•  Umidade ambiente de operação: ≤85%;
•  Faixa de tensão de entrada: CA190v a CA265v;
•  Faixa de frequência da tensão de entrada: 50Hz a 60Hz;
•  Display: Tela LCD sensível ao toque com exibição de menu em chinês;
•  Tubo de raios-X: Tubo de cerâmica metálica;
•  Método de fornecimento de energia do tubo de raios-X: Tensão constante;
•  Faixa de ajuste de tensão do tubo de raios-X: 120 a 300kV;
•  Etapa de ajuste de tensão: 1kv/etapa;
•  Corrente do tubo de raios-X: 0,5 - 3,0mA;
•  Etapa de ajuste de corrente: 0,1mA/etapa;
•  Configuração máxima do tempo de exposição: 0,1 a 60min (preciso a 0,1min);
•  Potência máxima do tubo de raios-X: 900W;
•  Frequência de trabalho: 100kHz;
•  Tamanho do foco: 3,0mm (de acordo com o padrão EN12543);
•  Espessura de penetração: 70mm (distância focal 600mm, tempo de exposição 20 minutos, densidade 2,0D);
•  Ângulo de radiação: 40°×40°;
•  Filtro adicional: equivalente a alumínio de 4 mm;
•  Tamanho da cabeça do tubo: Φ246×734 (incluindo anel de extremidade);
•  Peso da cabeça do tubo: 22kg;
•  Cabo de conexão: 25m;
•  Cabo de alimentação: 10m;
•  Tamanho do controlador: φ264×458 (incluindo anel de extremidade);
•  Peso do controlador: 9,6kg;
•  Máquina de alta frequência XXG-H300GP
•  Método de resfriamento do ânodo: Resfriamento a ar forçado.

10.0 Rastreador de Tubulação de Raios-X de Alta Frequência

Modelo: HXPC-100A1

Principais Características de Desempenho

•  Corrente contínua de alta frequência e fonte de alimentação de alta tensão;
•  Ambientalmente correto, economizador de energia e altamente eficiente;
•  Saída de potência constante;
•  Exposição contínua sem a necessidade de descanso 1:1;
•  Imagem clara, alta sensibilidade;
•  Operação de controle simples, fácil de aprender e usar;
•  Pode ser usado em conjunto com DR para correspondência;
•  Pode ser usado para verificações de imagem baseadas em filme sozinho;
•  Sistema de controle de comando magnético;
•  Posicionamento preciso;
•  Ampla faixa de diâmetro do tubo de detecção;
•  Funções de proteção completas;
• Tração nas quatro rodas;
• Tamanho compacto e peso leve;

Principais indicadores técnicos

• Faixa de diâmetro do tubo aplicável: φ710~φ1219 (mm);
•  Velocidade de deslocamento: 16-18m/min;
•  Capacidade de inclinação acentuada: ≮40;
•  Temperatura ambiente de operação: -40℃~70℃;
•  Umidade ambiente de operação: ≮ 90%;
•  Temperatura de proteção: 80℃;
•  Temperatura de trabalho: -25~70℃;
•  Bateria: CC110v / 40Ah (bateria de lítio);
•  Motor: 550W (contínuo);
•  Modelo: HXPC-100A1
•  Distância de deslocamento: ≮8km (distância de ida e volta);
•  Modo de acionamento: padrão 2 acionamentos, 4 acionamentos forçados;
•  Gerador de raios-X: φ295×770 (mm);
•  Peso: 32kg;
•  Potência máxima: 900w;
•  Faixa de ajuste Kv: 50~300kv ±1kv;
•  Faixa de ajuste mA: 0,5~3mA;
•  Ângulo de radiação: 40°×360°;
•  Foco: 1×3,0 (mm);
•  Penetração máxima: 60mm (A3);
•  Taxa de carga sustentada: 100% a uma temperatura ambiente de 20℃;
•  Tamanho do corpo do rastreador: 1,2m×0,38m×0,19m;
•  Peso: 100kg (corpo do veículo 80kg + bateria 20kg);
•  Tempo de exposição: 1~300 segundos (ajustável continuamente), preciso a 1 segundo;
•  Pré-atraso de exposição: 24 segundos;
•  Tamanho do localizador magnético: 255×113×155 (mm);
•  Penetração máxima do localizador magnético: >34mm;
•  Peso do localizador magnético: 2,8kg;
•  Erro de posicionamento: melhor que ±5mm.

11.0 Trilho Guia:

Especificação: φ510 - φ1219mm.

Configuração padrão: 1 peça. Peças adicionais podem ser personalizadas mediante solicitação.

12.0 Lista de Configuração do Equipamento:

13.0 Instruções para Configurações Relacionadas

Opção 1: Radiografia de parede dupla -- XR (equipado com máquina direcional de raios-X de alta frequência) + DR (equipado com detector de painel plano) + estação de trabalho;

Opção 2: Radiografia central - Rastreador de tubulação de raios-X de alta frequência + DR (equipado com detector de painel plano) + estação de trabalho;

Opção 3: Radiografia de braço único - Detector de falhas direcionais de raios-X de alta frequência + Detector de painel plano + Estação de trabalho;

14.0 Software e Visualização de Imagens Fotográficas
