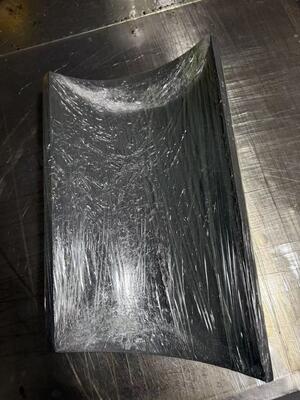

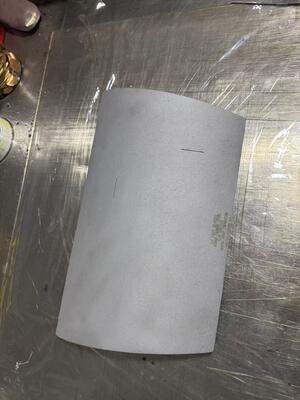

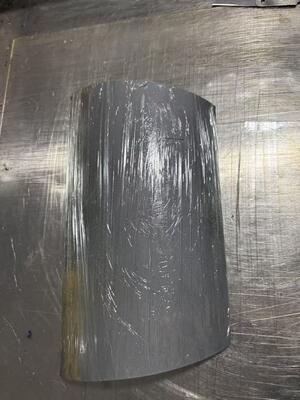

HUATEC PAUT Bloco de calibração de tubulação Bloco de calibração NDT

Bloco de Calibração de Tubulação PAUT HUATEC Bloco de Calibração END

Estes blocos de calibração de tubulação são especialmente projetados para facilitar o ultrassom de arranjo em fase (PAUT). O design do bloco inclui várias modificações no design original da ASME, incluindo comprimento axial e de arco extra, um layout de entalhe reorganizado e um corte angular de 10° em uma extremidade para blocos acima de 5 NPS. Essas modificações ajudam a minimizar o ruído indesejado da parede traseira ao realizar calibrações DAC/TCG com equipamentos de ultrassom de arranjo em fase.

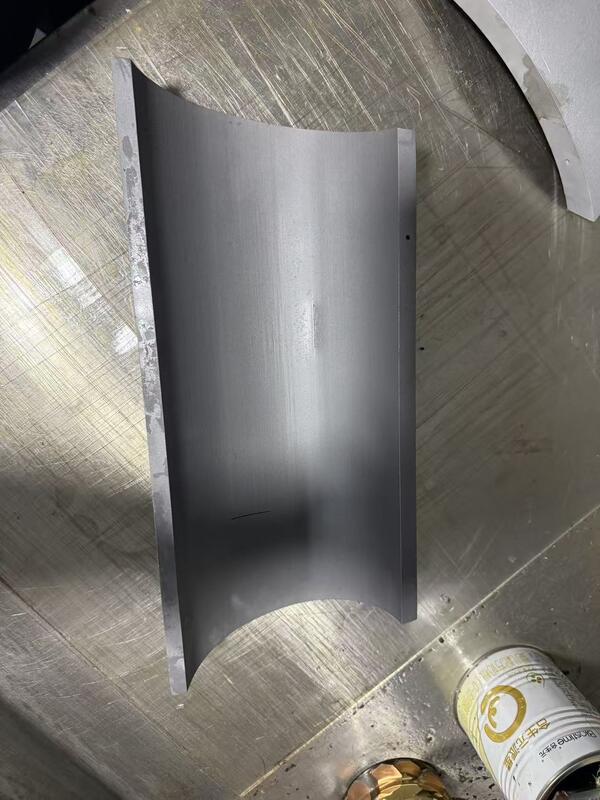

Um bloco de calibração deve ser uma seção de tubulação do mesmo tamanho nominal, classe, tratamento térmico e especificação de material do material que está sendo examinado. A HUATEC mantém um grande estoque de matéria-prima para a usinagem desses padrões, e eles também podem ser feitos de material fornecido pelo cliente.Nossos Blocos de Calibração de Tubulação de Arranjo em Fase contêm (4) entalhes EDM (axiais e circunferenciais em OD e ID) a uma profundidade de 8-11% da espessura nominal da parede x 1/4 de largura máxima (a maioria dos entalhes tem aproximadamente (0,030-0,040) de largura x 1,000 de comprimento mínimo. Blocos de 5 NPS e menores permanecem em 360°, enquanto blocos acima de 5 são fresados para uma seção de arco de 180°/120°/90°/60° (dependendo do tamanho nominal da tubulação). Todos os blocos têm um comprimento axial mínimo de 12 polegadas, ou 10T, o que for maior. Fabricado de acordo com a Seção V, Artigo 4, Figura T-434.3 da ASME, com modificação PH Tool para PAUT.
