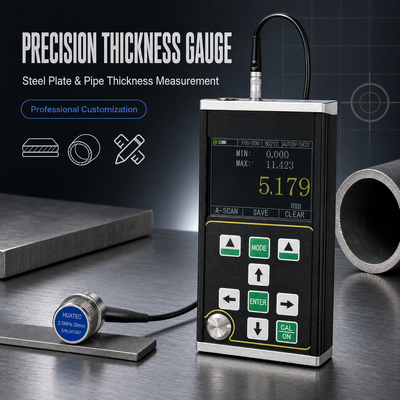

TG-5700 Medidor de espessura ultra-sônica de alta precisão Faixa de medição 0,15-1800 mm

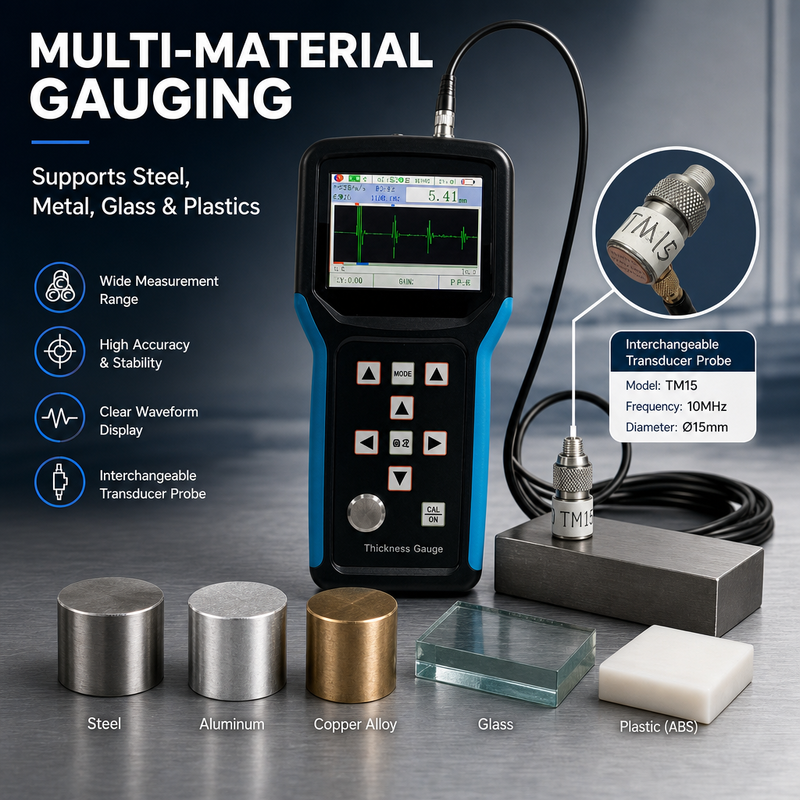

O TG-5700 é um novo tipo de medidor de espessura ultrassônica digital de alta precisão portátil com varredura A/B. Adota o princípio da medição da espessura ultrassônica baseada na reflexão de pulso.É adequado para a medição da espessura do material que pode fazer onda ultrassônica propagar-se nele a uma velocidade constante e obter o reflexo de sua parte de trásA resolução de medição é de 0,001 mm e o intervalo de medição é tão fino como 0,15 mm (aço).
Principais características da função
●Este produto possui modo de digitalização A, modo de digitalização B e modo de exibição numérica;
● O intervalo de medição é amplo e a tecnologia exclusiva de "eco múltipla" é adotada para realizar a medição de peças ultrafinas, com uma espessura mínima de medição de 0,15 mm (aço);
● Este produto pode medir a espessura com alta precisão e a resolução máxima de medição pode atingir 0,001 mm; A resolução de repetição pode atingir ± 0,002 mm;
● Tem as funções de revestimento penetrante e medição eco a eco, que é usada para medir materiais com camada de tinta e revestimento na superfície;
● Múltiples modos de medição: os modos mb-e, E-E e me-e satisfazem a medição de peças de espessura convencionais; o modo fino realiza a medição de peças finas;
● Os modos numéricos incluem: modo de valor de espessura convencional, modo de diferença/taxa de redução e modo de valor máximo;
● Dois modos de ganho: ganho automático / manual;
● Desligamento manual e desligamento automático podem ser definidos, com função de poupança de energia;
● Suporta uma variedade de sondas, incluindo a sonda de cristal duplo e a sonda de cristal único, e suporta uma sonda de alta frequência de até 20 MHz;
● Suporta armazenamento em massa e pode armazenar simultaneamente 100000 valores de espessura, 500 grupos de formas de onda A-scan e 500 grupos de formas de onda B-scan;
● Grande e de 3,5 polegadas tela TFT-LCD a cores com resolução de alta definição (QVGA) de 320x240;
● Dispõe de uma variedade de métodos de calibração, suporta calibração de um ponto, calibração de vários pontos e modos de calibração manual,e pode calibrar a velocidade do som e a posição zero da sonda ao mesmo tempoSuporta a correcção do caminho V da sonda de cristal duplo.
● Suporta a conversão do sistema métrico e britânico; pode alternar entre milímetros e polegadas;
● Suporta a exibição em inglês.
Parâmetros da especificação
* Nota: a empresa reserva-se o direito de fazer modificações técnicas sem aviso prévio.
|
Ponto
|
TG-5700
|
|
Tipo de sonda
|
Sonda de cristal único / sonda de cristal duplo
|
|
Área de medição (aço 45#)
|
0.15 mm 1800 mm
|
|
Estabilidade da indicação
|
A tecnologia de cruzamento zero e o eco múltiplo são adotados para garantir que o valor de medição da espessura não é afetado pela força do eco, pelo coeficiente de atenuação do material, pelo ganho e pela altura da porta,e tem uma elevada estabilidade e fiabilidade de medição.
|
|
Frequência de medição
|
4 Hz,8 Hz,16 Hz
|
|
Resolução
|
0.1 mm,0.01 mm,0.001 mm(0.01 polegadas,0.001 polegadas,0.0001 polegadas)
|
|
Precisão
|
0.001 mm
|
|
Gerador de pulsos
|
A emissão de ondas quadradas negativas é adotada e a largura e a tensão do pulso são automaticamente combinadas com a sonda.
|
|
Faixa de velocidade do som
|
400-19999 m/s
|
|
Bloco de calibração
|
4 mm(aço)
|
|
Desligamento automático
|
Pode-se escolher 5 minutos, 10 minutos, 20 minutos e desligar manualmente.
|
|
Calibração da sonda
|
Calibração de um ponto, calibração de vários pontos
|
|
ganho
|
Controle automático do ganho, controlo manual do ganho
|
|
Intervalo de ganho
|
0 ~ 70 dB
|
|
Modo de detecção
|
Frequência de rádio (RF), meia onda positiva (POS), meia onda negativa (NEG), onda completa (FULL)
|
|
Modo de medição
|
(1) MB-E: o modo de medição baseado no tempo de trânsito do eco inicial ao primeiro eco inferior; (2) E-E: modo de medição de revestimento de penetração, o eco Em ≈ En arbitrário é opcional; (3) ME-E:Modo de medição de eco múltipla; (4) THIN: modo de medição de parede fina;
|
|
Modo numérico
|
Modo de valor de espessura, modo de diferença/taxa de redução, modo de valor máximo/mínimo
|
|
Modo A-scan
|
Disponível
|
|
Modo de varredura B
|
Disponível
|
|
Indicação de engate
|
Disponível
|
|
Indicação da bateria
|
Disponível
|
|
Língua
|
Inglês
|
|
Unidade
|
mm/ polegada
|
|
Operação do menu
|
Disponível
|
|
Função de software
|
Configuração dinâmica do portão, configuração de bloqueio (Blank), configuração de bloqueio de eco (E-Blank), congelamento de eco, tradução de eco e dimensionamento
|
|
Função de armazenamento
|
Ele pode armazenar 100.000 espessuras (100 grupos, 1000 em cada grupo), 500 grupos de formas de onda de varredura A e 500 grupos de formas de onda de varredura B ao mesmo tempo.
|
|
Atualização do programa host
|
Disponível
|
|
Exibição
|
3.5 "Ecrã TFT-LCD a cores QVGA (320 × 240)
|
|
Transmissão de dados
|
Ele suporta comunicação serial RS-232 e USB para transmitir dados para o computador.
|
|
Temperatura de funcionamento
|
- 10°C️+50°C■ com requisitos especiais, pode chegar a - 20°C;
|
|
Tensão de funcionamento
|
São necessárias quatro baterias AA, quando a energia é insuficiente, há um sinal de baixa tensão.
|
|
Dimensão global
|
204 x 100 x 36 (mm)
|
|
Peso total
|
310 g(Sem bateria)
|
|
Bateria
|
4 pilas AA secas
|

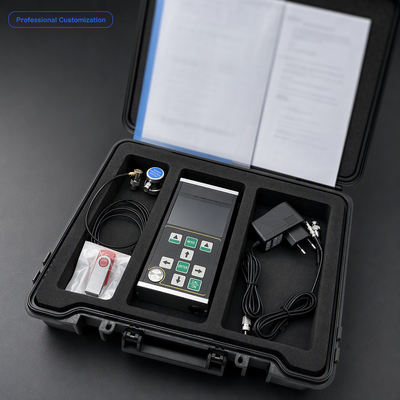

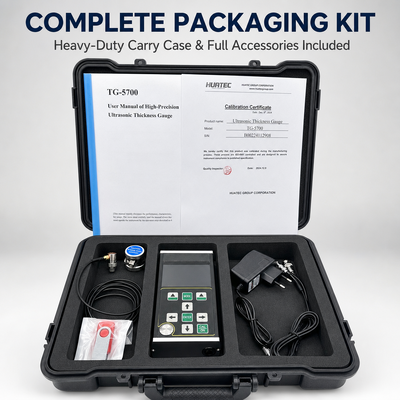

Entrega padrão
Unidade principal TG-5700
2.5M Φ20 transdutor de elemento único, gama de ensaio 4-1800 mm 1pc
Botão de amoleira 1pc
Caixa de transporte 1pc
Manual de instruções 1pc
Certificado de calibração 1pc
Acessórios opcionais
Várias sondas com diferentes frequências, uma única sonda de 8 mm/10 mm/12 mm e sondas de espessura de ultra-som
Blocos de cunha de vários degraus
Software de dados de PC
Sonda opcional:
|
TS400 Sonda de cristal duplo
|
10 MHz
|
5 mm
|
0.5-50 mm
|
|
TS500 Sonda de cristal duplo
|
5 MHz
|
5 mm
|
1.0-65 mm
|
|
TS510 Sonda de cristal duplo
|
5 MHz
|
10mm
|
1.0-500 mm
|
|
DTM15 Sonda de cristal único
|
15 MHz
|
6 mm
|
0.15-22,5 mm
|
|
DTM7.5 Sonda de cristal único
|
7.5 MHz
|
6 mm
|
0.5-22.5 mm
|
|
DTM10 Sonda de cristal único
|
10Mh
|
6 mm
|
0.3-22.5 mm
|
|
DTM5 Sonda de cristal único
|
5M
|
6 mm
|
1.0-22,5 mm
|
|
BD510 Sonda de cristal único
|
10Mh
|
10 mm
|
1-1000 mm
|
|
BD212 Sonda de cristal único
|
2MHz
|
12 mm
|
4-1800 mm
|
|
Cabos de sonda de cristal duplo
|
|
|
Solteirocabo de sonda de cristal
|
|
