Medidor Ultrassônico de Espessura para Revestimento de Alta Precisão e Espessura do Substrato ao Mesmo Tempo

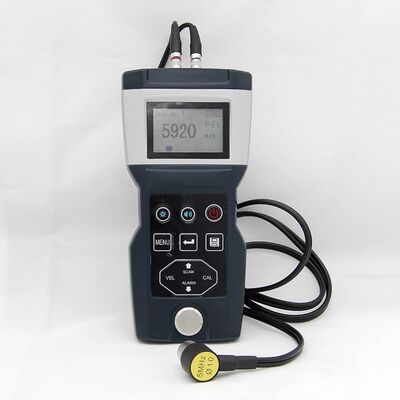

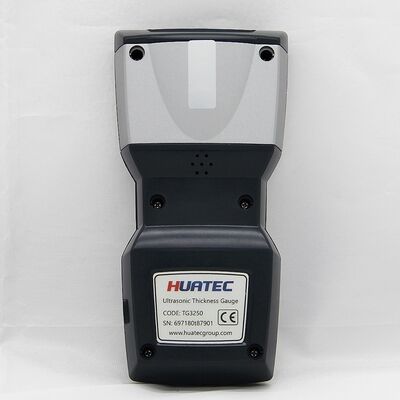

O TG-3250H é um medidor ultrassônico de espessura digital de alta precisão. Baseado nos mesmos princípios operacionais do SONAR, ele é capaz de medir a espessura de vários materiais com precisão de até 0,001 milímetros ou 0,0001 polegadas. É adaptado para medir a espessura de bons condutores de ultrassom, como metal (aço, ferro fundido, alumínio, cobre), plástico, cerâmica, vidro, fibra de vidro e assim por diante.

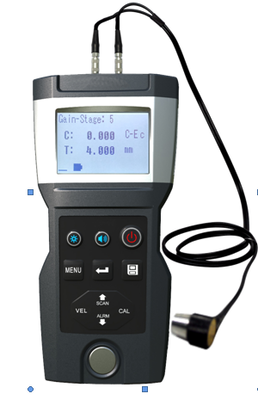

Ele pode testar a espessura do revestimento e a espessura do material base ao mesmo tempo.
Funções Principais:
l Suporta Pulso-Eco, Eco-Eco, Eco-Interface, teste de espessura de revestimento E-C, teste de revestimento C-E e material base e 6 tipos de modo de medição AUTO, ganho ajustável
l Suporte para modo de varredura, modo de captura min/max, modo diferencial e modo de alarme
l Calibração de velocidade do som por espessura conhecida
l Capacidade de armazenamento de 1000 medições com espessura, velocidade, tempo, etc.
l Comunicação com PCs ou smartphones, suporte para medição online e controle de comando (versão OC)
Características:
l Chip de temporização de alta precisão e modelo V-Path usados para medição de precisão
l Técnica de Compensação de Temperatura em Tempo Real suportando calibração de sonda única para uso a longo prazo.
l Medição através da tinta (Versão Padrão), medição simultânea de espessuras de revestimentos e materiais (Versão Avançada)
l Interface Bluetooth e Mini-USB para impressão e comunicação, software host atualizável
Parâmetros Técnicos
|
Faixa de Medição
|
0,75~400 mm (Aço)
|
Faixa de Velocidade do Som
|
1 ~ 19999 m/s
|
|
Resolução
|
0,001mm / 0,0001 polegadas
|
Precisão
|
0,03mm ou 0,3%*H
|
|
Período de Medição
|
4 vezes por segundo
|
Frequência da Sonda
|
2MHz,3MHz,5MHz,7,5MHz
|
|
Modo de Calibração
|
Calibração de Sonda e Calibração de Dois Pontos
|
Bloco de Calibração
|
4,000mm(Aço)
|
|
Modo de Medição
|
P-E, I-E, E-E, E-C, C-E
|
Ganho Ajustável
|
16 Estágios
|
|
Modo de Medição
|
Ponto único, varredura, captura min/max, diferencial, alarme
|
Armazenamento de Dados
|
1000 medições, incluindo espessura, velocidade do som, tempo, etc.
|
|
Display
|
Inglês / Chinês selecionável,
Display LCD FSTN com luz de fundo
|
Conteúdo do Display
|
Espessura, Velocidade do som, Estabilidade, Bateria, Modo de Medição, etc.
|
|
Comunicação
|
Interface Bluetooth e Mini-USB, protocolo de porta serial virtual
|
Impressão
|
Impressoras térmicas Bluetooth portáteis opcionais
|
|
Fonte de Alimentação
|
Bateria recarregável de Li-Ion de 3,7V
|
Desligamento
|
Desligamento por tempo limite, desligamento por bateria fraca
|
|
Temperatura de Uso
|
-10 ~ 50 °C
|
Temperatura de Armazenamento
|
-30 ~ 60 °C
|
|
Tamanho
|
157mm*78mm*37mm
|
Peso
|
Aproximadamente 260g
|
|
Material da Carcaça
|
Liga ABS e PC
|
Material da Caixa
|
ABS (IK08 / IP67)
|
Parâmetros da Sonda
|
Etiqueta
|
5M Φ10
|
5M PT-08
|
2M ZT-12
|
7,5M PT-06
|
3M GT-12
|
|
Faixa de Medição (Aço)
|
0,8~300 mm
|
0,8~300 mm
|
3,0~400 mm
|
0,75~50 mm
|
2,0~200 mm
|
|
Diâmetro Mín. de Medição
|
Ø25 x 3 mm
|
Ø20 x 1,2 mm
|
Ø30 x 4 mm
|
Ø15 x 1,2 mm
|
Ø25 x 3 mm
|
|
Diâmetro da Sonda
|
13mm
|
11mm
|
17mm
|
9mm
|
15mm
|
|
Diâmetro da Área Efetiva
|
10mm
|
8mm
|
12mm
|
6mm
|
12mm
|
|
Frequência da Sonda
|
5MHz
|
5MHz
|
2MHz
|
7,5MHz
|
3MHz
|
|
Temperatura de Contato
|
-10~60°C
|
-10~60°C
|
-10~60°C
|
-10~60°C
|
-10~310°C
|
Comparação de Versões
|
Versão
|
Modo de Medição
|
Medição através da tinta
|
Medir Revestimentos
|
|
Básico
|
P-E
|
x
|
x
|
|
Padrão
|
P-E, I-E, E-E
|
√
|
x
|
|
Avançada
|
P-E, I-E, E-E, E-C, C-E
|
√
|
√
|
