Indicador de Campo Magnético Pie Gauge Verificando Rapidamente a Direção do Fluxo Magnético na Superfície

Indicador de Campo Magnético Pie Gauge

Visão Geral

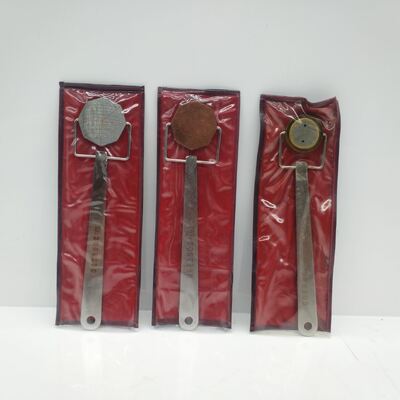

O Pie Gauge é uma ferramenta para verificar rapidamente a direção do fluxo magnético em uma superfície. É feito de oito segmentos ferrosos, brasados em uma única peça, fornecendo um padrão de estrela de descontinuidades não ferrosas. As oito descontinuidades lineares fornecem indicações em todas as direções. Normalmente usado com pós secos para inspeção de jugo, o Pie Gauge pode ser segurado em qualquer ângulo e gerará indicações perpendiculares à direção do fluxo magnético. Cabo não ferroso com pivô.

Atende aos requisitos da ASME BPVC Seção V Artigo 7, ASTM A275, ASTM E709, ASTM E1444 e ASTM E3024.

Instruções

Coloque o pie gauge o mais plano possível na superfície de teste com as seções visíveis do pie voltadas para baixo. Magnetize a superfície e aplique partículas magnéticas. Indicações se formarão ao longo de linhas que cruzam a direção do fluxo magnético. Indicações perpendiculares ao fluxo magnético serão mais fortes e mais bem definidas do que indicações em ângulo. Nenhuma indicação se formará paralela (alinhada) ao fluxo magnético. Nota: o pie gauge não indica a força do campo magnético.
