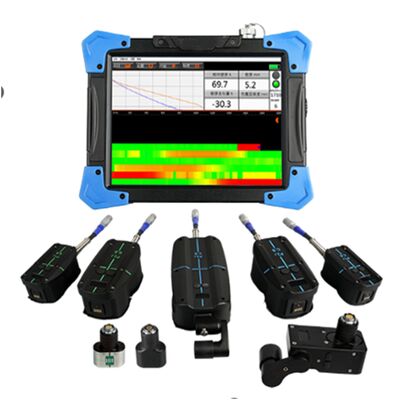

Instrumento de teste de espessura de parede por corrente de Foucault pulsada HEF-17B através da camada de isolamento para teste de corrosão 300mm de altura de elevação

HEF-17B Detetor de corrente de pulso de turbilhão através da camada de isolamento Espessura da parede Instrumento de ensaio de corrosão Altura de levantamento 300 mm

1       Breve introdução

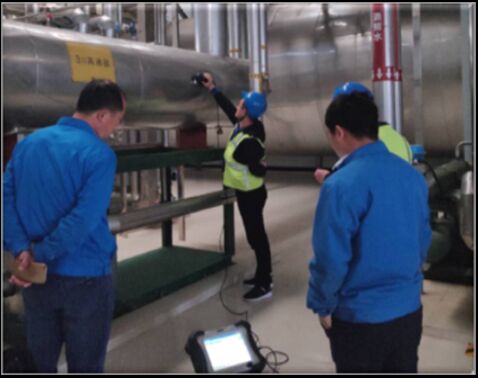

O equipamento pode ser utilizado para inspecção em serviço da espessura da parede do tubo de metal fora da camada de revestimento, em vez de incentivos de corrente sinusoidal tradicional para pulsar corrente, pulsar campo magnético fora do condutor, o condutor no sensor de corrente pulsada,através da medição do processo de atenuação do campo eletromagnético de corrente pulsada, para avaliar o grau de corrosão da espessura da parede do tubo.sem brilho, sem acoplamento, o equipamento de varredura contínua em serviço, pode melhorar significativamente a eficiência de detecção.

Em comparação com a tecnologia convencional de teste de corrente pulsada,características de digitalização de precisão:menor interferência de fatores ambientais, elevada eficiência de detecção, maior resolução (pode detectar uma pequena corrosão, a taxa de detecção perdida é extremamente baixa),adequado para a detecção de corrosão de peças de alto risco sem camada de revestimento (sem ou após remoção) ou camada de revestimento fina (menos de300mm camada de revestimento anticorrosivo, etc.),por exemplo: tubulação de processo da planta de produção, parede de água, tubo de forno, tubo de pequena junção, cotovelo, tee, etc.

2      Modelo e configuração

3 Características funcionais

Eu...  ★Há teclas de atalho e ecrã LCD na sonda, que pode exibir o estado de trabalho e dados de detecção em tempo real,e a eficiência do trabalho é muito melhorada sem a operação frequente do hospedeiro durante o processo de detecção.

Eu...  ★A sonda adota tecnologia de foco eletrônico, que tem maior resolução espacial, maior reconhecimento e maior capacidade anti-interferência para defeitos de corrosão locais.

Eu...  Não sensível à forma do defeitocts, pode detectar ocorrosão da espessura da parede ou outros defeitos de redução da espessura dos elementos metálicos "com camada de cobertura (camada de isolamento, camada de arrefecimento, camada protetora, etc.) ".

Eu...  As inspecções podem ser efectuadas quando o equipamento estiver em funcionamento (temperatura elevada, temperatura baixa, materiais no equipamento, etc.).

Eu...  Materiais detectados: Detecção de espessuras de parede remanescentes de material metálico ferromagnético, como aço carbono, aço de baixa liga.

Eu...  ★Pode também detectar as espessuras de parede restantes de aço inoxidável, liga de alumínio e outros materiais metálicos não ferromagnéticos.

Eu...  Forma da chapa do tubo: chapa, traçoO tubo, o cotovelo, o tanque..

Eu...  Materiais da camada de revestimento: materiais não condutores, não magnéticos ((amianto, espuma, etc.), malha metálica, chapa de ferro, chapa de alumínio e outra camada protetora metálica.

Eu...  Fornecimento de energia híbrido AC/DC, bateria de lítio recarregável incorporada, funcionando continuamente durante mais de 4 horas.

Eu...  Projeto IP64 totalmente selado anti-polvo e anti-espalhamento, revestimento de silicone anti-caída e design anti-vibração, mais adequado para condições de trabalho adversas.

4 Parâmetros técnicos

Eu...  Altura máxima de elevação: 300 mm

Eu...  Espessura máxima da parede de detecção: 2- Não.45 mm

Eu...  Diâmetro do tubo:≥20 mm

Eu...  Espessura da camada de proteção metálica:≤1 mm

Eu...  ★Precisão de detecção repetida: 2%

Eu...  ★Sensibilidade à detecção de defeitos de corrosão: 5% (ratio de volume)

Eu...  Velocidade de medição: 15~0,5 vezes/s (reduzindo com o aumento da espessura da parede medida)

Eu...  O comprimento do cabo de sonda:3m, 10m (opcional)

Eu...  ★Bateria de lítio recarregável incorporada, de funcionamento contínuo≥Quatro horas.

Eu...  ★Tamanho e peso: hospedeiro: L290×W220×H95mm≤3,8kg, tipo P1/pequena sonda: L106×W61×H52mm 0,5 kg, tipo P2/onda média:L148×W73×H192 mm 1 kg,P3/grande sonda:L196×W100×H62,5 mm 1,5 kg

Eu...  Temperatura do meio de ensaio: -200- Não.800°C

Eu...  Temperatura de contacto da sonda:-50- Não.+200°C

Eu...  Temperatura de funcionamento do hospedeiro: -10°C- Não.+ 50°C

Eu...  Humidade:≤85% R.H.

Eu...  Fonte de alimentação do adaptador: monofaseAC100~240V/1,7A,50/60 Hz,Saída DC20V/5A

Eu...  Dissipação de energia:≤38VA

5    Lista de embalagens

Eu...  Unidade principal(incluindo cabo de dados, carregador, cabo de sonda de 3 m)                   1 Conjunto

Eu...  Proba de alta resolução de tubo nu de aço carbono (C.S.(incluindo a alça)  1 peça

Eu...  Proba de aço carbono (C.S.: menor, médio,Grande)                            1 Grupo

Eu...  Manual de utilização                                                                                1 Livro

Eu...  Certificado de calibração HUATEC                                                        1 cópia

Eu...  Caixa do instrumentoe/saco                                                                             1Peça
