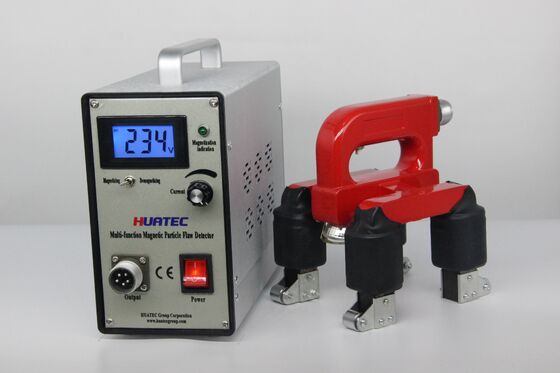

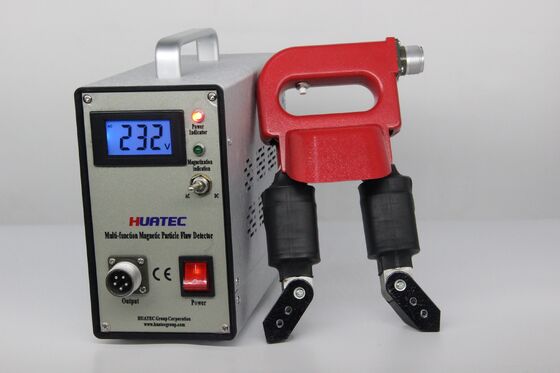

HCDX-IISC Detector de falhas de partículas magnéticas desmagnetizáveis ajustáveis por corrente com múltiplas sondas para inspecção NDT

Detector de Falhas Magnético de Partículas Ajustável HCDX-IISC com Múltiplas Sondas para Inspeção NDT

Introdução:

O detector de falhas de partículas magnéticas compósito HCDX-IISC adota um interruptor sem contato controlado por silício, com baixo ruído, forte força magnética, longa vida útil e operação simples, adequado para uso em campo e laboratório. O instrumento adota configuração combinada, e os usuários podem escolher a sonda livremente de acordo com suas necessidades. Sondas tipo A, D, E, O podem ser configuradas de acordo com os requisitos do usuário.

A série HCDX-IISC possui função de desmagnetização e corrente ajustável.

Um microcontrolador de 8 bits é adotado como controlador por este detector de falhas de partículas magnéticas (com o circuito controlado por fase), e a regulação contínua da corrente de magnetização pode ser realizada através da coleta precisa do sinal de cruzamento de zero de tensão AC e do sinal de regulação de corrente. Além disso, é equipado com a função de desmagnetização; a função de desmagnetização pode ser ativada após a escolha do modo de desmagnetização e o pressionamento do botão de gatilho. Além disso, o programa do MCU pode desfrutar de atualizações gratuitas vitalícias, e sondas tipo A, D, E, O podem ser configuradas de acordo com os requisitos do usuário.

Todos os parâmetros opcionais das sondas:

A introdução das sondas padrão para o modelo HCDX-IISC:

Sonda tipo D (sonda de jugo eletromagnético): equipada com juntas móveis, pode magnetizar e inspecionar peças de trabalho superficiais.

Sonda tipo A (sonda de ferradura): adequada para todos os tipos de soldas de filete, cantos internos e externos de peças grandes para inspeção de magnetização local, equipada com luzes de trabalho.

Sonda tipo O (bobina tipo anel): é adequada para detecção de trincas circunferenciais em peças de trabalho, e é muito sensível a trincas causadas por fadiga em peças de trabalho. Além disso, pode desmagnetizar a peça de trabalho por método remoto.

Sonda tipo E (sonda de campo magnético rotativo): realiza uma inspeção completa para todos os tipos de soldas retas, soldas de topo, soldas de emenda e superfícies planas e curvas com grandes formas geométricas. A sonda é equipada com roletes, o que facilita a operação e aumenta a velocidade. A sonda é equipada com luzes de trabalho para fácil observação.

Parâmetros técnicos:

Fonte de alimentação: AC 220V ± 10% 50HZ 5A

Saída: AC 38V 10A

Sondas tipo A, D, E, O são opcionais e disponíveis

Velocidade de inspeção: ≥6 m/min

Aumento de temperatura da sonda: ≤60

Ciclo de trabalho: recomenda-se trabalhar por um longo período de operação contínua: tempo de magnetização ≤3 segundos, tempo de intervalo ≥5 segundos

Peso: cerca de 6,5Kg (unidade principal)

Tamanho do controlador: 95x45x75mm (C*L*A)Tamanho da maleta: 170x140x70mm (C*L*A)

Entrega padrão:

Unidade principal HCDX-IISC

1

Sonda de jugo tipo D 1

Sonda tipo A

      Sonda E

Sonda tipo E

Peso morto1Sonda E

     1Sonda E

    1Sonda E

   1Sonda E

Manual de operação1Sonda E

1  Sonda E

Sonda tipo ASonda OSonda E

Sonda D

Peso morto

Amostra de teste

Luz UV
