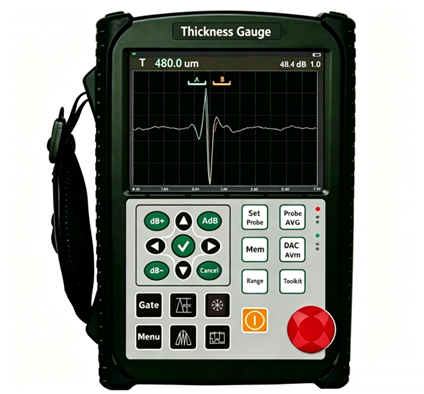

TG-UT10 Detector de falhas ultrassônicas multimodo de forma de onda e medidor de espessura 0,001 mm Resolução IP65 Teste de NDT à prova d'água
★Interações guiadas por indicações de processo completo no ecrã e caixa de diálogo para calibração de sondas e outras operações; não é necessária referência manual.
★Taxa de repetição: ajustável de 16 Hz a 10000z para digitalização de alta velocidade.
★O ultra-alto rácio sinal/ruído proporciona formas de onda claras e estáveis.
★Amostragem de alta velocidade AD de 12 bits, compatível com sondas de 15 MHz para detecção de falhas minúsculas com sensibilidade e resolução superiores.
★Revestimento com classificação IP65 construído com compósito de liga de silício; robusto, à prova de poeira e à prova de água.
★Até 10 horas de funcionamento contínuo com uma única bateria.
★Resolução de medição até 0,001 mm. Espessura mínima mensurável: 0,15 mm (aço), 0,05 mm (plástico). Capaz de medição efetiva através de camadas de revestimento.
Especificações técnicas
|
Ponto
|
Especificações
|
|
Faixa de detecção
|
0.15 mm ~ 10 m (onda longitudinal no aço); modo de transmissão até 30 m (expansível)
|
|
Faixa de velocidade do som
|
100 ~ 20000 m/s
|
|
Taxa de repetição do pulso
|
10-3000 Hz, ajustável
|
|
Faixa dinâmica
|
≥ 38 dB
|
|
Erro de linearidade vertical
|
≤ 1,5%
|
|
Erro de linearidade horizontal
|
≤ 0,2%
|
|
Resolução
|
> 40 dB (sonda 5P14)
|
|
Margem de sensibilidade
|
> 66 dB (Φ2 buraco de fundo plano a 200 mm de profundidade)
|
|
Supressão digital
|
080%, sem prejudicar a linearidade ou o ganho
|
|
Tipos de sondas
|
Sonda de feixe reto, sonda de cristal, sonda de penetração
|
|
Portões
|
Porta de entrada, porta de perda de eco; modos de porta única / porta dupla
|
|
Alarme
|
Alarme de buzzer, alarme de indicador LED
|
|
Fornecimento de energia
|
DC 9 V
|
|
Duração da bateria
|
10 horas
|
|
Dimensões
|
250 × 165 × 40 mm
|
|
Peso
|
10,0 kg
|
|
Temperatura de funcionamento
|
- 10°C- 50. °C
|
|
Umidade relativa
|
RH de 20 a 95%
|
|
Amplitude do pulso
|
100 V, 200 V, 300 V, 400 V, 500 V selecionáveis; ampla compatibilidade com sondas
|
|
Largura do pulso
|
Regulação contínua de 0,03 a 0,51 μs para correspondência de sondas de diferentes frequências
|
|
Diminuição da sonda
|
50 Ω, 100 Ω, 150 Ω, 400 Ω opcionais para exigências de sensibilidade e resolução variadas
|
|
Amostragem em tempo real de hardware
|
Conversor AD de alta resolução de 12 bits, taxa de amostragem de 400 MHz para reprodução de forma de onda altamente autêntica
|
|
Modos de detecção
|
Detecção de meia onda positiva, meia onda negativa, onda completa, RF
|
|
Frequência da sonda
|
0.2 MHz ~ 15 MHz
|
|
Leitura da porta
|
A leitura de uma única porta ou de duas portas é selecionável; a leitura do valor máximo dentro da porta
|
|
Ganho total
|
110 dB; opções de passo: 0,1 dB, 1 dB, 2 dB, 6 dB
|
|
Conector
|
BNC / LEMO opcional
|
1 Funções principais
• Calibração automática de um toque
• Medição de espessura de alta precisão: resolução máxima 0,001 mm; resolução repetida ±0,002 mm
• Funções de ganho automático, envelope de eco e retenção de pico para melhorar a eficiência da inspeção
• 500 canais de medição de espessura independentes (expansíveis)
• Armazenamento e reprodução de formas de onda e conjuntos de dados de digitalização de até 1000 A (expansíveis); exportação de relatórios de inspecção em formato PDF; relatórios visíveis sem software de PC dedicado
• Suporte para unidade flash USB externa; dados armazenados internos podem ser exportados a qualquer momento; armazenamento ilimitado de arquivos de inspeção via unidade USB externa
• Largura e amplitude de impulso de transmissão ajustáveis
• Bateria de íons de lítio ecológica de alto desempenho; até 10 horas de funcionamento contínuo para configuração padrão
• Relógio em tempo real: data e hora da inspecção carimbadas e guardadas com dados
• Supressão digital sem impacto no ganho e na linearidade
• Compensação do ganho: compensa a atenuação em dB causada por superfícies ásperas, inspecção a longa distância em peças grossas e outros factores
• Análise da sequência de eco
• Congelamento / descongelamento da tela
• Enchimento em forma de onda
• Indicador de estado da bateria
• Marcador de captura
• Marcação de cor em forma de onda no interior dos portões
• Zoom de porta
2 Acessórios padrão
Uma sonda de medição da espessura padrão
