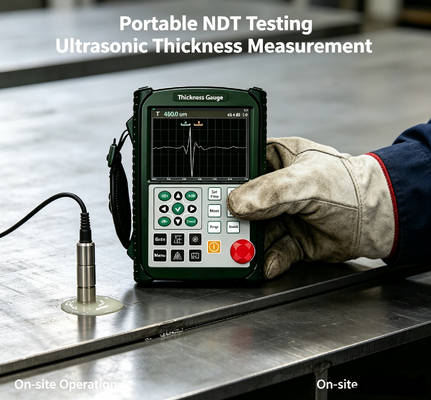

TG‐UT10 Detecção de falhas por ultra-som portátil multifuncional Medidor de espessura de 12 bits Amostragem de alta velocidade A-Scan B-Scan Forma de onda

Faixa de Detecção

0,15 mm ~ 10 m (onda longitudinal em aço); modo de transmissão até 30 m (expansível)

Faixa de Velocidade do Som

100 ~ 20000 m/s

Taxa de Repetição de Pulso

10‑3000 Hz, ajustável

Faixa Dinâmica

≥38 dB

Erro de Linearidade Vertical

≤1,5%

Erro de Linearidade Horizontal

≤0,2%

Resolução

>40 dB (transdutor 5P14)

Margem de Sensibilidade

>66 dB (furo com fundo plano Φ2 a 200 mm de profundidade)

Supressão Digital

0‑80 %, sem prejudicar a linearidade ou o ganho

Tipos de Transdutor

Transdutor de feixe reto, transdutor de cristal, transdutor de penetração

Portas (Gates)

Porta de entrada, porta de perda de eco; modos de porta única / porta dupla

Alarme

Alarme sonoro, alarme de indicador LED

Fonte de Alimentação

DC 9 V

Vida Útil da Bateria

10 horas

Dimensões

250 × 165 × 40 mm

Peso

1,0 kg

Temperatura de Operação

‑10 °C ~ 50 °C100 V, 200 V, 300 V, 400 V, 500 V selecionável; ampla compatibilidade de transdutores20 % ‑ 95 % URAmplitude do Pulso100 V, 200 V, 300 V, 400 V, 500 V selecionável; ampla compatibilidade de transdutores

Largura do Pulso

Ajustável continuamente entre 0,03‑0,51 µs para corresponder a transdutores de diferentes frequências

Amortecimento do Transdutor

50 Ω, 100 Ω, 150 Ω, 400 Ω opcional para diferentes requisitos de sensibilidade e resolução

Amostragem em Tempo Real de Hardware

Conversor AD de alta resolução de 12 bits, taxa de amostragem de 400 MHz para reprodução de forma de onda altamente autêntica

Modos de Detecção

Meia onda positiva, meia onda negativa, onda completa, detecção RF

Frequência do Transdutor

0,2 MHz ~15 MHz

Leitura da Porta (Gate)

Leitura de porta única / porta dupla selecionável; leitura do valor de pico dentro da porta

Ganho Total

110 dB; opções de passo: 0,1 dB, 1 dB, 2 dB, 6 dB

Conector

BNC / LEMO opcional

1

Funções Principais

•
