HCDX-IISC Efeito desmagnetizante de corrente ajustável Detector de falhas de partículas magnéticas multifunção portátil

Detector de Falhas Portátil Multifuncional de Partículas Magnéticas com Efeito de Desmagnetização Ajustável por Corrente HCDX-IISC

Introdução:

O detector de falhas de pó magnético composto HCDX-IISC adota um interruptor sem contato controlado por silício, com baixo ruído, forte força magnética, longa vida útil e operação simples, adequado para uso em campo e laboratório. O instrumento adota configuração combinada, e os usuários podem escolher a sonda livremente de acordo com suas necessidades. Sondas tipo A, D, E, O podem ser configuradas de acordo com os requisitos do usuário.

A série HCDX-IISC possui função de desmagnetização e corrente ajustável.

Um MCU de 8 bits é adotado como controlador por este detector de falhas de partículas magnéticas (com o circuito controlado por fase), e a regulação contínua da corrente de magnetização pode ser realizada através da coleta precisa do sinal de cruzamento de zero de tensão AC e do sinal de regulação de corrente. Além disso, é equipado com a função de desmagnetização; a função de desmagnetização pode ser ativada após a escolha do modo de desmagnetização e o pressionamento do botão de gatilho. Além disso, o programa do MCU pode desfrutar de atualizações gratuitas vitalícias, e sondas tipo A, D, E, O podem ser configuradas de acordo com os requisitos do usuário.

Aplicação:

Usado principalmente para detectar trincas superficiais e subsuperficiais de peças ferromagnéticas.

Caldeiras de pressão, estruturas de aço, forjados, fundidos, peças soldadas, peças usinadas, etc.

Introdução às sondas padrão para o modelo HCDX-IISC:

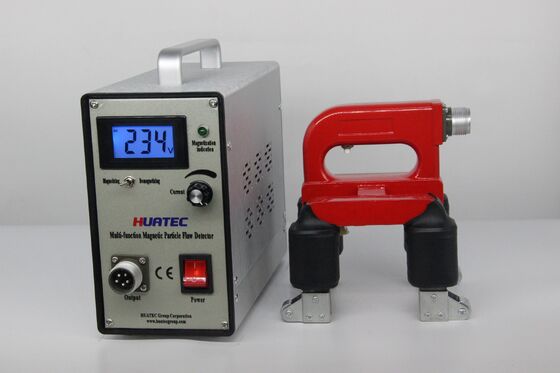

Sonda tipo D (sonda de jugo eletromagnético): equipada com juntas móveis, pode magnetizar e inspecionar a peça de trabalho superficial.

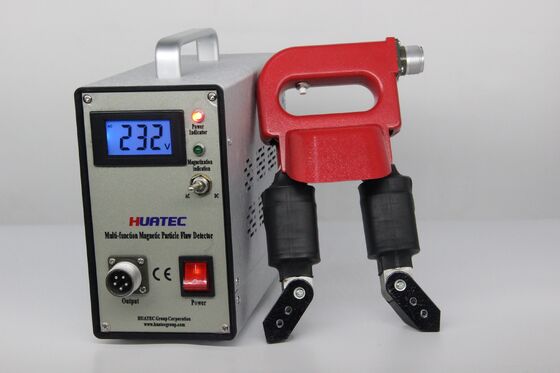

Sonda tipo A (sonda de ferradura): adequada para todos os tipos de solda de filete, inspeção de magnetização local de cantos internos e externos de peças grandes, equipada com luzes de trabalho.

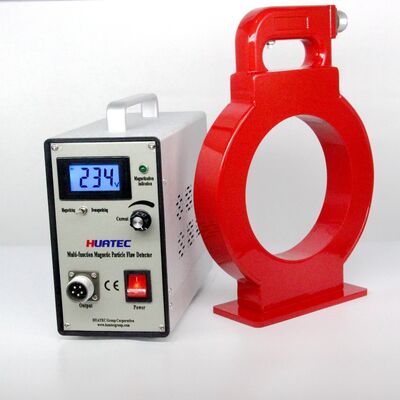

Sonda tipo O (bobina tipo anel): é adequada para detecção de trincas circunferenciais de peças de trabalho, e é muito sensível a trincas causadas por fadiga de peças de trabalho. Além disso, pode desmagnetizar a peça de trabalho por método à distância.

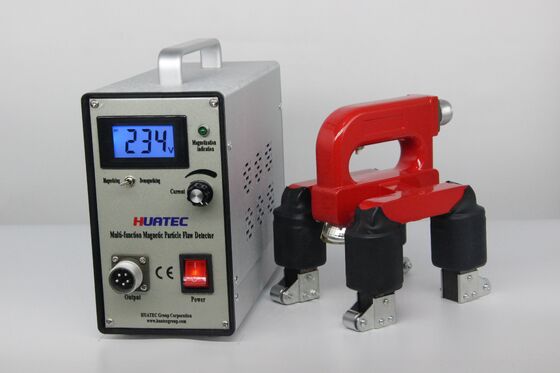

Sonda tipo E (sonda de campo magnético rotativo): realiza uma inspeção completa para todos os tipos de soldas retas, soldas de topo, soldas de emenda e superfícies planas e curvas com grandes formas geométricas. A sonda é equipada com roletes, o que facilita a operação e aumenta a velocidade. A sonda é equipada com luzes de trabalho para fácil observação.

Parâmetros técnicos:

Fonte de alimentação: AC 220V ± 10% 50HZ 5A

Saída: AC 38V 10A

Sondas tipo A, D, E, O são opcionais e disponíveis

Velocidade de inspeção:Peso morto6 m/min

Aumento de temperatura da sonda:Peso: cerca de 6,5Kg (unidade principal)60°C

Ciclo de trabalho: recomenda-se trabalhar por um longo período de operação contínua: tempo de magnetização ≤ 3 segundos, tempo de intervalo ≥ 5 segundosPeso: cerca de 6,5Kg (unidade principal)Tamanho do controlador: 95x45x75mm (C*L*A)Peso mortoParâmetros de todas as sondas opcionais:

Sonda tipo D

Força de elevação: AC ≥ 5Kg DC ≥ 18Kg (sem juntas)

Distância entre polos: 50-200mm (ajustável)

 Corrente de operação: ≥ 8A
