TG-5100D em tempo real A scan e B scan através de revestimento ultra-sônico de espessura gauge

TG-5100D em tempo real A scan e B scan através de revestimento ultra-sônico de espessura gauge
TG-5100D em tempo real A scan e B scan através de revestimento ultra-sônico de espessura gauge TG-5100D em tempo real A scan e B scan através de revestimento ultra-sônico de espessura gauge TG-5100D em tempo real A scan e B scan através de revestimento ultra-sônico de espessura gauge

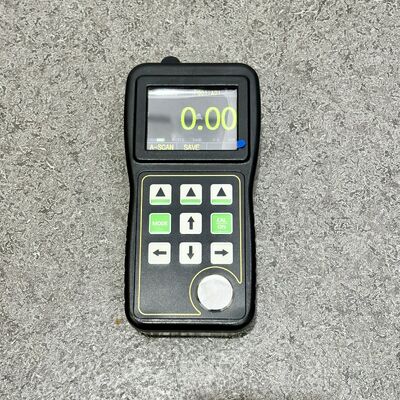

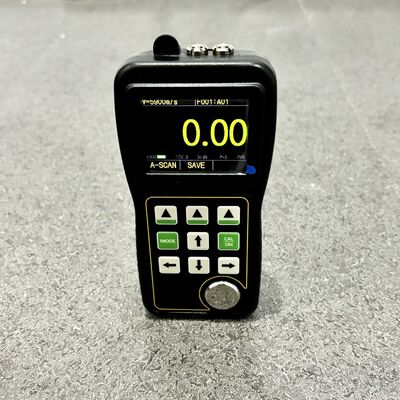

Imagem Grande :  TG-5100D em tempo real A scan e B scan através de revestimento ultra-sônico de espessura gauge

Detalhes do produto:
Lugar de origem: China
Marca: HUATEC
Certificação: ISO,CE
Número do modelo: TG-5100D
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 unidade
Detalhes da embalagem: em caixa
Tempo de entrega: 3 a 7 dias úteis após o pagamento
Termos de pagamento: L/C,T/T
Habilidade da fonte: 100 unidades por mês
Contato

TG-5100D em tempo real A scan e B scan através de revestimento ultra-sônico de espessura gauge

descrição
Nome do produto: Medidor de espessura ultra-sônica através de revestimento Mostrar: Tela OLED colorida TFT QVGA de 2,4 polegadas (320×240)
Faixa de medição: 0,5 a 508 mm (0,025 a 20,00 pol.) Resolução: 0.01 ou 0,1 mm ((0,001 ou 0,01 polegadas)
unidade: Milímetro ou polegada Língua de trabalho: Chinês/Inglês/Francês (opcional)
Fonte de energia: Duas pilhas AA de 1,5V Peso: 153 mm × 76 mm × 37 mm (A × L × P)
Destacar:

Medidor de espessura ultrassônico com varredura em tempo real

,

Medidor de espessura com revestimento por varredura B

,

Medidor de espessura ultra-sônico com garantia

TG-5100D em tempo real A Scan e B Scan através de revestimento medidor de espessura ultra-sônica


Principais características funcionais

1. Menu de configuração de parâmetros simples de nível único
2O utilizador pode ver a forma de onda do sinal ultra-sônico diretamente no ecrã, que é usado para verificar se a leitura de espessura é correta, analisar a causa do problema,e ajudar o utilizador a encontrar uma solução para o problema.
3Quando a sonda está acoplada à peça, o valor da espessura é exibido em letra branca.
4. Alarme de espessura: o limite de espessura do alarme pode ser definido e a cor da leitura de espessura pode ser alterada dinamicamente durante o alarme.
5. Modo máximo: capturar os valores máximos e mínimos no processo de medição
6Modo de diferença: Obter a diferença entre o valor de medição da espessura corrente e a espessura nominal e a percentagem do valor da diferença e da espessura nominal
7. Suporte milímetros e polegadas unidades de espessura
8Função de armazenamento de dados de grande capacidade: pode armazenar valores de espessura de 100.000
9. Pode penetrar o revestimento na superfície da peça, medir directamente a espessura do substrato
10O utilizador pode escolher a resolução de medição no sistema métrico x. XX e X.X, e no sistema britânico x. XX e X.X.
11. Interface multilíngue é opcional
12Tempo de espera até 35 horas



Parâmetros técnicos

Exibição

2.4 polegadas TFT QVGA ((320×240) ecrã OLED a cores com relação de contraste de 1010:1

Princípio de funcionamento

Método de pulso/eco/eco ultra-sônico com dupla sonda Crystal

Faixa de medição

0.5 a 508 mm (0,025 a 20,00 in)

Resolução de medição

0.01 ou 0,1 mm ((0,001 ou 0,01 polegadas)

Unidade

Milímetros ou polegadas

Modo de exibição

Modo de valor de espessura, modo de captura min/Max, modo de diferença/redução

Correção do percurso V

Correção automática do caminho em V compensa a não linearidade da sonda gêmea

Taxa de actualização das medições

Opcional 4 Hz, 8 Hz ou 16 Hz por segundo

Faixa de velocidade do material

500-9999 m/s,0.0179-0.3937in/u

Língua de trabalho

Chinês/Inglês/Francês (facultativo)

Conjunto de alarme

Alarme máximo/min, alteração dinâmica de espessura, leitura de cor quando alarme

Fornecimento de energia

Duas baterias AA de 1,5 V

Tempo de funcionamento

Duas baterias AA, mais de 35 horas de serviço

O instrumento para desligá-lo

Opcional Desligamento automático após 5, 10 ou 20 minutos sem operação ou desligamento manual

Tamanho

-10 a +50 oC, até 20 oC com requisitos especiais

Peso

153 mm×76 mm×37 mm ((H)×W×D)

Período de validade

Contém bateria 280g

Garantia

12 meses

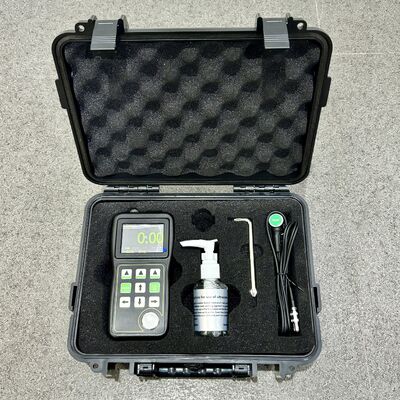

Entrega padrão

Unidade principal TG-5100D

Proba com cabo

Cúpula

Caixa de transporte

Manual de instruções

Certificado de calibração

Acessórios opcionais

Sonda de alta temperatura

Sonde de ferro fundido

Sonda de tubo estreito

Sonda em miniatura

Cabo de sonda

Bloco de degraus

Carcaça de borracha





Sonda com alcance de medição

Proba descrita

Frequência(MHZ)

Área de contacto Diâmetro

Faixa de medição

(Em aço)

Contacto autorizado  Temperatura

Sonda de ferro fundido ZT12

2

16.2 mm

(4.0~508.0)mm

(-10 ~ 60) oC

Sonda padrão PT12

5

13.5 mm

(1.2~200.0) mm

(-10 ~ 60) oC

Sonda padrão PT08

5

11 mm

(0,8~100,0) mm

(-10 ~ 60) oC

Sonda padrão TC510

5

13.5 mm

(1.0~270.0) mm

(-10 ~ 70) oC

Pequena sonda de tubo de cristal PT06

7.5

8 mm

(0,8 a 30,0) mm

(-10 ~ 60) oC

Sonde em miniatura PT04

10

6 mm

(0,7 a 12,0) mm

(-10 ~ 60) oC

Sonda de alta temperatura

5

14 mm

(4.0~80.0) mm

Menos de 480oC

 TG-5100D em tempo real A scan e B scan através de revestimento ultra-sônico de espessura gauge
