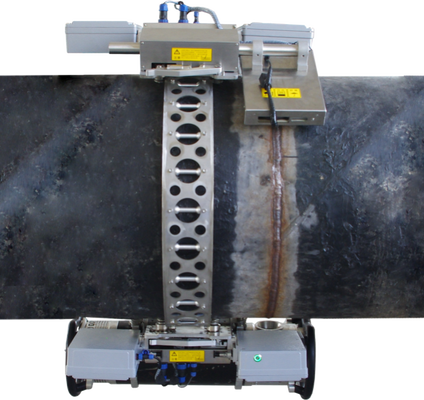

O sistema de imagem digital HDR-01 inclui PC remoto, carrinho de placa de imagem DR, carrinho de máquina de radiografia externa, rastreador de pipeline de filmagem interno e outros sistemas

O sistema de imagem digital HDR-01 inclui PC remoto, carrinho de placa de imagem DR, carrinho de máquina de radiografia externa, rastreador de pipeline de filmagem interno e outros sistemas

O sistema pode apresentar visualmente os resultados da inspeção das soldas da tubulação no computador em tempo real e é útil para os operadores avaliarem os resultados da inspeção no local. Ao mesmo tempo, os resultados dos testes no local podem ser recuperados remotamente, salvos para registro ou os resultados podem ser verificados diretamente por especialistas. O sistema pode imprimir diretamente as informações de posição e localização do local, a hora, o número da porta de soldagem do local de trabalho e algumas informações relacionadas na imagem sem modificação, evitando completamente a suspeita de trapaça.

O sistema é composto pelas seguintes partes: PC remoto, carrinho de placa de imagem DR, carrinho de máquina de radiografia externa, rastreador de pipeline de filmagem interno e outros sistemas. Através da rede local sem fio, o controle e a aquisição (transmissão) do mapa podem ser concluídos de uma só vez. A equipe pode controlar remotamente o computador para concluir a inspeção da solda da tubulação e salvar a imagem original para recuperação e filme plano. A imagem do sistema é clara e a avaliação dupla atende e excede totalmente os requisitos dos padrões nacionais.

 Composição do equipamento

O sistema é composto de duas partes: equipamento de tiro interno e equipamento de tiro externo.

Composição do equipamento de tiro interno:

Rastreador de tubulação de raios X de alta frequência, rastreador de parede externa de tubulação (transportando detector de tela plana, roteador central, PLC de computador inferior), detector de tela plana DR, estação de trabalho PC (software de aquisição e processamento de imagem digital).

Composição do equipamento de tiro ao ar livre:

Carro de escalada de parede externa de tubulação (transportando detector de tela plana, roteador central, PLC de computador inferior IP10), detector de tela plana DR, carro de escalada de parede externa de tubulação (gerador de raios X direcional de alta frequência, roteador auxiliar, PLC de computador inferior IP11), adaptador portátil de controle de alta frequência, cabo de dados, cabo de alimentação, estação de trabalho PC (software de aquisição e processamento de imagem digital), estação de trabalho PC (software de aquisição e processamento de imagem digital).

Lista de configuração de equipamentos:
