HD-170PCM Detector de Revestimento de Tubulação Enterrada PCM Mapeador de Corrente de Tubulação com Quadro em A ACVG
Visão Geral3. Os dados importados e os dados após cálculos relevantes podem ser editados.
O detector de condição de revestimento anticorrosivo integrado para tubulações HUATEC pode inspecionar tubulações enterradas sem escavação, avaliar quantitativamente os danos do revestimento anticorrosivo externo de tubulações enterradas e localizar e medir com precisão a profundidade das tubulações. Esta tecnologia de detecção pode não apenas ser usada como meio de inspeção e aceitação para tubulações recém-concluídas, mas também para monitoramento regular de tubulações em operação. Inspecionar a condição da camada protetora de tubulações enterradas e realizar substituição e reparo direcionados pode estender a vida útil das tubulações e economizar uma grande quantidade de fundos de manutenção e renovação. É amplamente aplicável à avaliação de qualidade de revestimentos anticorrosivos externos para tubulações anticorrosivas de petróleo, gás natural, gás urbano e água potável, etc.
Parâmetros técnicos3. Os dados importados e os dados após cálculos relevantes podem ser editados.
|

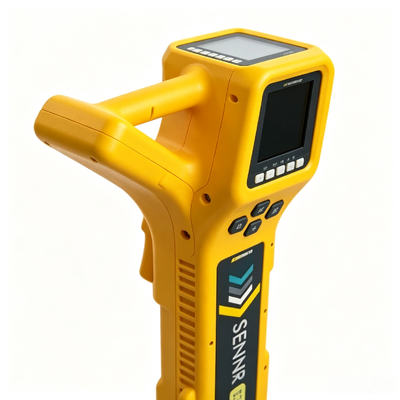

Receptor3. Os dados importados e os dados após cálculos relevantes podem ser editados.
|
*Modos de posicionamento: Modo vale, modo pico, modo pico largo, modo seta de pico
Métodos de medição de profundidade: profundidade de leitura direta, medição de profundidade pelo método de 80%, medição de profundidade pelo método de 50%
*Frequência de operação: 128Hz, 512Hz, 1kHz
*Precisão de posicionamento: ±2,5% da profundidade (sem interferência de tubulações adjacentes)
*Precisão de corrente: ±2,5% da corrente real (sem interferência de tubulações adjacentes)
*Precisão de profundidade: ±2,5% da profundidade (sem interferência de tubulações adjacentes)
*Faixa de medição: 0-20 metros
*Mapeamento de corrente: Pode medir com precisão a magnitude de vários sinais de corrente e a direção dos danos no revestimento anticorrosivo
*Sensibilidade: 10 mA a uma profundidade de enterramento de 1 metro
*Registro de dados: Localização da tubulação, profundidade de enterramento, magnitude da corrente na tubulação, distância entre os pontos de medição
*Download de dados: Os dados registrados podem ser baixados para o computador
*Célula de bateria: Bateria de lítio, capaz de operação contínua por 24 horas
*Material da carcaça: Plástico de engenharia ABS
*Dimensões gerais: 62x30x15cm
*Peso: 2,5Kg

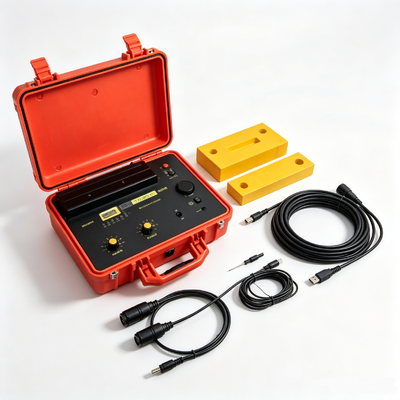

Transmissor:
*Localização de danos: Localiza a posição e direção do ponto de dano do revestimento anticorrosivo com precisão de até 2 centímetros
*Corrente de saída: 100mA, 300mA, 600mA, 1A, 1,5A, 2A, 2,5A, 3A
*Tensão de saída: Máximo 120V
|
|
*Potência de saída: Máximo 150W
|
*Distância de lançamento: Máximo 30Km
*Fonte de alimentação CA: 220V/50Hz CA
*Entrada CC: Bateria de lítio de 24V, 20AH
*Temperatura de operação: -20°C a +50°C
*Material da carcaça: Plástico de engenharia ABS
*Dimensões gerais: 38x28x18cm
*Peso: 8,8Kg
Detector (Quadro em A):*Precisão de posicionamento: ≤5cm*Controle de ganho: Ganho automático, faixa: 0-140dB*Precisão de posicionamento: ≤5cm
*Localização de danos: Localiza a posição e direção do ponto de dano do revestimento anticorrosivo com precisão de até 2 centímetros
*Fonte de alimentação: Pacote de bateria de lítio de 7,4V
*Horas de trabalho: ≥24 horas
|
|
*Peso: 2,5 kg
|
Recursos
:
*Filtro digital DSP de loop de travamento de fase de banda ultralarga de 0,2 Hz
*O receptor de alta sensibilidade aumenta significativamente a profundidade e a distância de detecção.
*Detector ACVG (Quadro em A) independente, sem necessidade de conexão ao receptor, alta confiabilidade;
*O quadro em A possui as funções de exibição de tensão da bateria, medição de valor dB do tamanho do ponto de dano da camada anticorrosiva e indicação de direção do ponto de dano da camada anticorrosiva.
*Função de posicionamento GPS, mapeamento automático de rotas de tubulação;
|
*As setas esquerda e direita indicam a posição da tubulação, permitindo a localização rápida da tubulação.3. Os dados importados e os dados após cálculos relevantes podem ser editados.
*O software de análise de dados pode calcular o valor Y da taxa de atenuação de corrente, o valor P da densidade dos pontos de dano do revestimento anticorrosivo e o valor Rg da resistividade de isolamento do revestimento anticorrosivo.
*Os resultados de exportação do software de análise de dados estão em conformidade com o padrão nacional (GB/T 19285-2014).
*O software de análise de dados possui um certificado de registro de direitos autorais de software.
Princípio de funcionamento
O HD-170PCM é composto por três partes: o transmissor, o receptor e o detector (Quadro em A). O transmissor é um dispositivo independente de saída de sinal de detecção de 0,1A-3A, e o receptor portátil é usado para rastrear rotas de tubulação, localizar com precisão pontos de dano e medir a corrente. A intensidade da corrente na tubulação diminui com o aumento da distância. Sob a condição de que o diâmetro do tubo, o material do tubo e o ambiente do solo permaneçam inalterados, quanto melhor o isolamento da camada anticorrosiva em relação ao solo, menor a perda de corrente e menor a atenuação. Inversamente, se o revestimento anticorrosivo estiver danificado, como envelhecimento, descascamento e o desempenho de isolamento for pior, a perda de corrente será mais severa e a atenuação será maior.
Quando o sinal de frequência ultrabaixa (CP) próximo ao sinal CC é carregado na tubulação, o gradiente de tensão formado pelo ponto danificado da camada anticorrosiva da tubulação e o solo estabelece de acordo uma distribuição de campo elétrico terrestre no solo acima da tubulação. Quanto mais próximo do ponto de dano, maior o gradiente de tensão e maior a densidade de corrente no solo acima da tubulação. Geralmente falando, quanto maior a área exposta, maior a densidade de corrente próxima a ela e maior o gradiente de tensão terrestre. O instrumento de sonda detecta a posição da tubulação, mantendo o detector na posição da tubulação. O detector de gradiente de tensão mede o valor do gradiente de potencial (dB) acima da tubulação e a direção da corrente (CP) no solo para determinar a gravidade do dano da tubulação e a localização precisa do ponto de dano da camada anticorrosiva.
Software de avaliação
:
1. Visão Geral do Software
Para cooperar com o pós-processamento e análise dos dados de detecção no local dos instrumentos atuais do mercado para detecção de camada anticorrosiva externa de tubulações subterrâneas (incluindo informações de localização geográfica da tubulação alvo, informações de profundidade de enterramento, informações de corrente na tubulação, tamanho do ponto de dano da camada anticorrosiva, etc.), de acordo com o padrão nacional (GB/T 19285-2014) e padrões relevantes da indústria, fornece o relatório de avaliação de revestimento anticorrosivo da seção de tubo testada (relatório gráfico, relatório de texto) e oferece aos usuários os resultados de avaliação de classificação da atenuação de corrente do revestimento anticorrosivo externo e o valor de densidade dos pontos de dano do revestimento anticorrosivo externo para determinar as medidas de tratamento subsequentes: monitoramento da camada anticorrosiva, reparo local da camada anticorrosiva, revisão principal da camada anticorrosiva, etc., e pode ser impresso em forma de relatórios, fornecendo uma base de referência confiável para os proprietários de tubulações e facilitando o arquivamento.
2. Funções do Software
Com base nos dados de medição no local da tubulação enterrada pelo receptor (como corrente, profundidade de enterramento, longitude e latitude, distância, tamanho do ponto de dano, etc.), curvas e relatórios relevantes são gerados. O software possui as seguintes funções:
1. Pode ser conectado ao receptor do medidor de tubulação, e os dados de corrente, profundidade de enterramento da tubulação, longitude e latitude, distância e outros dados salvos durante o processo de medição podem ser importados para o software (ou os dados relevantes coletados no local podem ser inseridos manualmente). Enquanto isso, no estado conectado, os dados salvos no instrumento podem ser apagados.
2. Após a importação dos dados, o software pode calcular o valor Y da taxa de atenuação de corrente, o valor P da densidade dos pontos de dano da camada anticorrosiva e o valor Rg da resistividade de isolamento da camada anticorrosiva com base nos dados importados.3. Os dados importados e os dados após cálculos relevantes podem ser editados.
4. Os dados podem ser navegados, e os dados salvos podem ser exibidos em forma de tabelas estatísticas. Eles também podem ser exportados em formato de tabela Excel ou Word para facilitar a visualização. O relatório formado deve ser salvo em formato de documento Word ou formato de documento PDF.
