Detector de Defeitos de Revestimento Anticorrosivo para Tubulações Subterrâneas HD-170PCM Sistema de Mapeamento de Corrente de Tubulação

HD-170PCM Detector de Defeitos em Revestimento Anticorrosivo de Tubulações Subterrâneas Sistema de Mapeamento de Corrente de Tubulações

Visão Geral3. Os dados importados e os dados após cálculos relevantes podem ser editados.

O detector de condição de revestimento anticorrosivo de tubulações integrado HUATEC pode inspecionar tubulações enterradas sem escavação, avaliar quantitativamente os danos do revestimento anticorrosivo externo de tubulações enterradas e localizar e medir com precisão a profundidade das tubulações. Esta tecnologia de detecção pode não apenas ser usada como meio de inspeção e aceitação para tubulações recém-concluídas, mas também para monitoramento regular de tubulações em operação. Inspecionar a condição da camada protetora de tubulações enterradas e realizar substituição e reparo direcionados pode estender a vida útil das tubulações e economizar uma grande quantidade de fundos de manutenção e renovação. É amplamente aplicável à avaliação de qualidade de revestimentos anticorrosivos externos para tubulações anticorrosivas de petróleo, gás natural, gás urbano e água potável, etc.

Parâmetros Técnicos3. Os dados importados e os dados após cálculos relevantes podem ser editados.

*As setas esquerda e direita indicam a posição da tubulação, permitindo a localização rápida da tubulação.3. Os dados importados e os dados após cálculos relevantes podem ser editados.

*O software de análise de dados pode calcular o valor Y da taxa de atenuação de corrente, o valor P da densidade dos pontos de dano do revestimento anticorrosivo e o valor Rg da resistividade de isolamento do revestimento anticorrosivo.

*Os resultados de exportação do software de análise de dados estão em conformidade com o padrão nacional (GB/T 19285-2014).

*O software de análise de dados possui um certificado de registro de direitos autorais de software.

Princípio de funcionamento

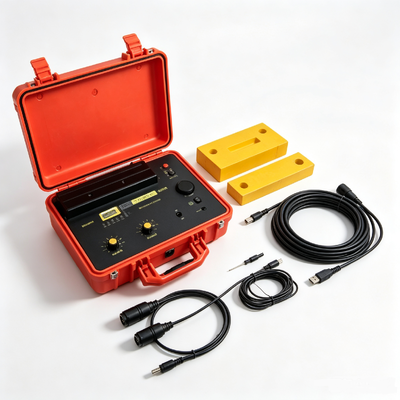

O HD-170PCM é composto por três partes: o transmissor, o receptor e o detector (A-frame). O transmissor é um dispositivo independente de saída de sinal de detecção de 0,1A-3A, e o receptor portátil é usado para rastrear rotas de tubulações, localizar com precisão pontos de dano e medir a corrente. A intensidade da corrente na tubulação diminui com o aumento da distância. Sob a condição de que o diâmetro do tubo, o material do tubo e o ambiente do solo permaneçam inalterados, quanto melhor o isolamento da camada anticorrosiva em relação ao solo, menor a perda de corrente e menor a atenuação. Inversamente, se o revestimento anticorrosivo estiver danificado, como envelhecimento, descascamento e o desempenho de isolamento for pior, a perda de corrente será mais severa e a atenuação será maior.

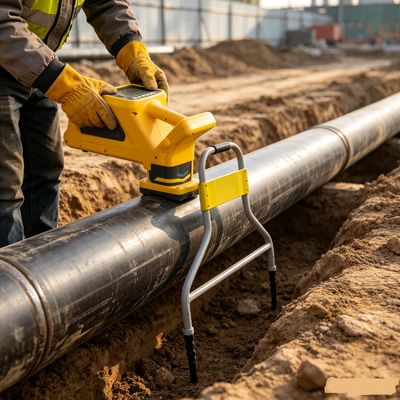

Quando o sinal de frequência ultrabaixa (CP) próximo ao sinal CC é carregado na tubulação, o gradiente de tensão formado pelo ponto danificado da camada anticorrosiva da tubulação e o solo estabelece de acordo uma distribuição de campo elétrico de terra no solo acima da tubulação. Quanto mais próximo do ponto de dano, maior o gradiente de tensão e maior a densidade de corrente no solo acima da tubulação. Geralmente falando, quanto maior a área exposta, maior a densidade de corrente próxima a ela e maior o gradiente de tensão do solo. O instrumento de sonda detecta a posição da tubulação, mantendo o detector na posição da tubulação. O detector de gradiente de tensão mede o valor do gradiente de potencial (dB) acima da tubulação e a direção da corrente (CP) no solo para determinar a gravidade do dano da tubulação e a localização precisa do ponto de dano da camada anticorrosiva.

Software de avaliação

:

1. Visão Geral do Software

Para cooperar com o pós-processamento e análise dos dados de detecção no local dos instrumentos atuais do mercado para detecção de camada anticorrosiva externa de tubulações subterrâneas (incluindo informações de localização geográfica da tubulação alvo, informações de profundidade de enterramento, informações de corrente na tubulação, tamanho do ponto de dano da camada anticorrosiva, etc.), de acordo com o padrão nacional (GB/T 19285-2014) e padrões da indústria relevantes, fornecer o relatório de avaliação de revestimento anticorrosivo da seção de tubo testada (relatório gráfico, relatório de texto) e oferecer aos usuários os resultados de avaliação de classificação da atenuação de corrente do revestimento anticorrosivo externo e o valor de densidade dos pontos de dano do revestimento anticorrosivo externo para determinar as medidas de tratamento subsequentes: monitoramento da camada anticorrosiva, reparo local da camada anticorrosiva, revisão principal da camada anticorrosiva, etc., e pode ser impresso em forma de relatórios, fornecendo uma base de referência confiável para os proprietários de tubulações e facilitando o arquivamento.

2. Funções do Software

Com base nos dados de medição no local da tubulação enterrada pelo receptor (como corrente, profundidade de enterramento, longitude e latitude, distância, tamanho do ponto de dano, etc.), curvas e relatórios relevantes são gerados. O software possui as seguintes funções:

1. Pode ser conectado ao receptor do medidor de tubulação, e os dados de corrente, profundidade de enterramento da tubulação, longitude e latitude, distância e outros dados salvos durante o processo de medição podem ser importados para o software (ou os dados relevantes coletados no local podem ser inseridos manualmente). Enquanto isso, no estado conectado, os dados salvos no instrumento podem ser limpos.

2. Após a importação dos dados, o software pode calcular o valor Y da taxa de atenuação de corrente, o valor P da densidade dos pontos de dano da camada anticorrosiva e o valor Rg da resistividade de isolamento da camada anticorrosiva com base nos dados importados.3. Os dados importados e os dados após cálculos relevantes podem ser editados.

4. Os dados podem ser navegados, e os dados salvos podem ser exibidos em forma de tabelas estatísticas. Eles também podem ser exportados em formato de tabela Excel ou Word para facilitar a visualização. O relatório formado deve ser salvo em formato de documento Word ou formato de documento PDF.
