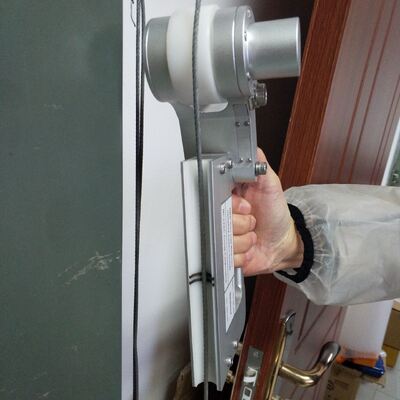

Detector de Teste de Cabo de Aço para Elevador HRD150 (MRT)

Detector de Teste de Cabo de Aço para Elevador (MRT) HRD150

I. Visão Geral do Produto

◆ pode testar on-line fios rompidos internos e externos, desgaste, corrosão, deformação, fios soltos, fios saltados, mudanças de material e outros defeitos do cabo de aço.

◆ os resultados do teste podem atender aos padrões de diferentes indústrias e podem ser exibidos na forma do número de fios rompidos e da proporção da área de fios rompidos para a área total de fios rompidos.

◆ interface USB do computador para amostragem, processamento e análise diretos, com alarme sonoro e visual on-line e exibição de resultados em tempo real.

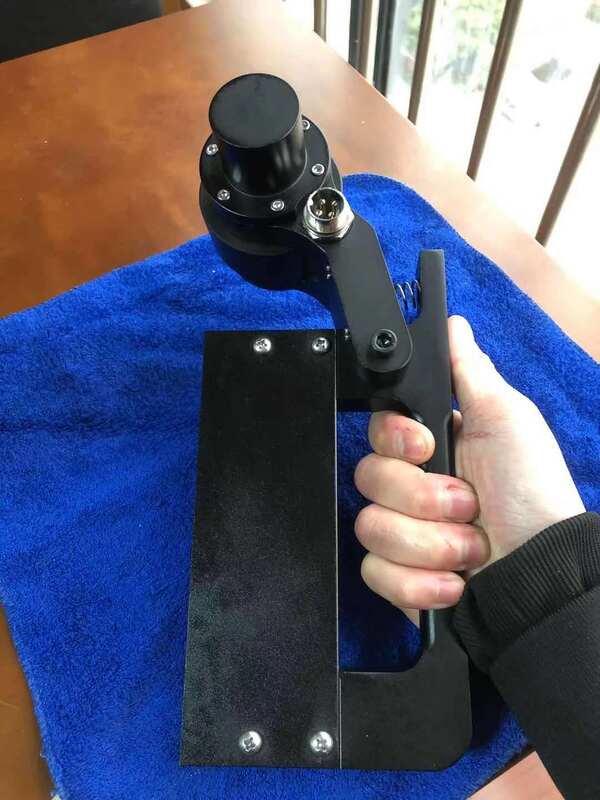

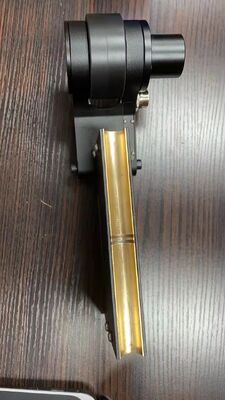

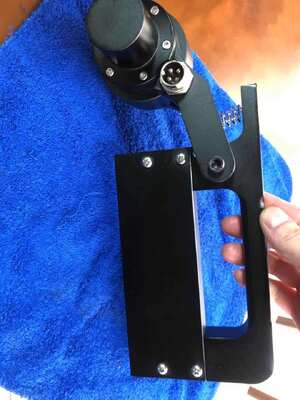

◆ estrutura circular do sensor, circundante, magnetização axial, magnetização do cabo de aço para o estado de saturação.

◆ O sensor adota carcaça de liga de alumínio, que é à prova d'água, à prova de poeira, à prova de choque e à prova de umidade.

◆ trabalho estável, desempenho confiável, alta precisão de detecção, forte desempenho anti-interferência, dados precisos.

◆ software para se adaptar a vários sistemas operacionais de computador Windows98/2000 / xp/Vista/windows7

◆ de acordo com as disposições da lei nacional de metrologia e da lei nacional de segurança na produção, cada instrumento deve ser inspecionado pelo instituto nacional de metrologia como terceira parte de acordo com o padrão americano ASTM1571, e o relatório de teste deve ser emitido para obter a qualificação legal.

◆ amplamente utilizado em mineração, teleféricos, equipamentos de elevação, elevadores, máquinas portuárias, pontes de cabos e outros campos.

Ⅱ. Núcleo técnico e qualificação legal

1. Instrumento virtual: incerteza infinita do cabo de aço. Somente usando a tecnologia de instrumento virtual, substituindo o instrumento tradicional por software e usando o computador para amostrar diretamente, podemos garantir que não haja inspeção perdida e julgamento incorreto, assim como assistir a um filme, escaneando todo o processo do cabo de aço, os resultados são precisos e repetíveis.

2. Instrumento de três determinações: de acordo com os padrões nacionais para sucata de cabo de aço em diferentes indústrias, este produto aplica testes não destrutivos eletromagnéticos qualitativos, quantitativos, de posicionamento, on-line de fios rompidos internos e externos, ferrugem, desgaste, mudança de área seccional de metal, fios soltos, fios saltados, deformação, anomalias de material e outros defeitos.

3. Instrumentos legais: de acordo com as disposições da lei nacional de metrologia e da lei nacional de segurança na produção, cada instrumento é inspecionado pelo instituto nacional de metrologia de acordo com o padrão americano astm1571-2006 e GB/ t21387-2008 como terceira parte, e o relatório de teste é emitido para obter a qualificação legal.

Ⅲ,Indicadores técnicos

Faixa completa de diâmetro de cabo de aço pode ser detectada: Φ 1.5-300 - mm (necessita configurar sensor de especificações de série diferentes)

Velocidade relativa entre sensor e cabo de aço: 0.0 -- 6.0 m/s melhor: 0.3 -- 1.5 m/s

A melhor folga entre a luva guia do sensor e o cabo de aço é de 2 -- 6 mm, e a folga permitida é de 0 -- 15mm

Capacidade de detecção de defeito de fio rompido (LF)

Qualitativo: precisão de detecção qualitativa de fio rompido concentrado único é de 99,99%

Quantificação: o número de raízes rompidas em um único local permite um ou uma raiz equivalente de julgamento incorreto

Mais de 100 vezes de detecção quantitativa com quebra de raiz concentrada única sem erro, a taxa de precisão é≥92%

Taxa quantitativa de mudança da seção transversal do metal (LMA)

Erro permissível de repetibilidade da sensibilidade de detecção: ±0.055%

Erro permissível de indicação de precisão de detecção: ± 0.2%

Capacidade de detecção de posição (L): erro percentual de comprimento de detecção: ±0.2%

Fonte de alimentação: bateria do computador 5V

Peso do sensor: especificação comumente usada< 10kg

Temperatura ambiente: -10℃~40℃ pressão atmosférica: 86~106Kpa umidade relativa:≤85%

Ⅳ. Configuração do sistema e modelo

1. Diâmetro do cabo de aço do elevador é de 8-16mm

2. O modelo total do detector de falhas de cabo de aço é E15/E20
