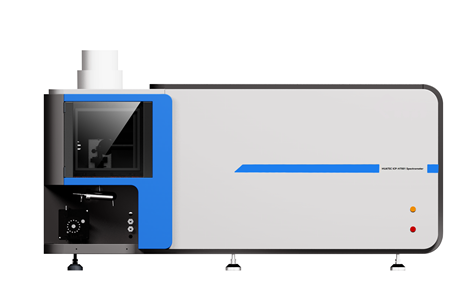

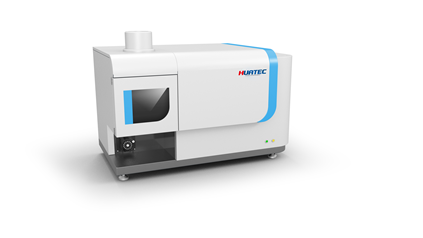

ICP-H7001 Escaneamento de canal único Espectrômetro ICP Sistema de observação vertical de plasma Ajuste automático Analisador de espectroscopia ICP-OES

ICP-H7001 Espectrômetro de Emissão de Plasma Acoplado Indutivamente de Canal Único Sistema de Observação de Plasma Vertical Analisador de Espectroscopia ICP-OES com Ajuste Automático

1. Descrição do instrumento e requisitos ambientais

1.1 Descrição do Instrumento

O HUATEC ICP-H7001 é um espectrômetro de emissão de plasma acoplado indutivamente de canal único com um tubo fotomultiplicador de alta sensibilidade como detector. Ele testa múltiplos elementos e pode medir até 70 tipos de elementos. Possui um gerador de RF de alta frequência de estado sólido, ajuste automático e software com interfaces de operação em chinês e inglês; Configure um sistema dedicado de água de resfriamento circulante, duto de gás argônio, tubo de água de resfriamento e um sistema de amostragem de alta sensibilidade (atomizador de alta eficiência importado com uma câmara de atomização de tubo duplo).

1.2 Requisitos ambientais

1.2.1. Não instale o instrumento diretamente perto de janelas ou portas para evitar convecção, poeira, gases corrosivos e vibração.

1.2.2. Por favor, mantenha-se afastado de forte interferência eletromagnética.

1.2.3. Temperatura ambiente: 20-25 °C.1.2.4. Umidade de trabalho: ≤ 70%.1.2.5. O instrumento deve ser colocado em uma bancada de trabalho estável sem vibração, e deve haver um sistema de exaustão acima do instrumento. Não deve haver luz forte ou forte interferência eletromagnética perto do instrumento, e não deve haver gases corrosivos fortes no ambiente.

2. Principais parâmetros técnicos

sistema

Desktop, sistema de observação de plasma vertical

3.2 Nebulizador: Atomizador concêntrico de alta precisão e eficiência 2ml/min

3.3 Câmara de atomização: câmara de atomização de tubo duplo estendida com tecnologia patenteada

3.4 Consumo total de argônio: menos de 14 L/min

3.5 A bomba peristáltica é um projeto totalmente automático de cinco canais e 15 rolos, e a velocidade da bomba peristáltica é continuamente ajustável.

3.6 O sistema de injeção tipo split reduz a influência da alta temperatura na atomização no tubo retangular, e também pode observar diretamente o progresso da amostra, facilitando a eliminação em tempo real de situações anormais.

Se o instrumento travar quando a fonte de gás se esgotar, isso não só causará danos significativos à fonte de alimentação, mas também levará à queima do tubo da tocha. A estabilidade da fonte de gás é determinada pelo monitoramento em tempo real do valor de feedback de tensão na extremidade de entrada do instrumento. Uma vez que o valor caia, a fonte de alimentação é imediatamente desligada, e o gás restante dentro do instrumento pode continuar a resfriar.

3.8 Monitoramento de Vídeo da Chama: O instrumento está equipado com um sistema de detecção de chama de alta sensibilidade e uma câmera de monitoramento de vídeo visual, que pode observar o status da chama da câmara de combustão em tempo real e desligar automaticamente a fonte de alimentação de RF quando o motor é desligado para proteger os componentes importantes do instrumento.

4. Gerador de RF e plasma

4.1 Tipo: Gerador de RF de alta frequência de estado sólido, resfriamento rápido a água (tecnologia patenteada), ajuste automático.

4.2 Frequência: 27,12MHz.

4.3 Potência: 500W~1600W, continuamente ajustável, com uma precisão de ajuste de 1W, estabilidade de potência: <0,1%.

4.4 A ignição do plasma é controle totalmente automático, e todos os parâmetros operacionais, como taxa de fluxo de gás transportador, não precisam ser ajustados manualmente, exceto pela fonte de alimentação principal do ICP-OES.

4.5 Características da fonte de alimentação: Equipado com proteção contra inversão de potência para a fonte de alimentação de RF (tecnologia patenteada)4.6 Substituição de ferramentas: Substitua rapidamente o sistema de injeção usando ferramentas de tubo retangular patenteadas e plataforma de instalação de tubo retangular.

5. Sistema óptico

5.1 Estabilidade óptica: Projetado na mesma plataforma do sistema de injeção, todo o sistema óptico possui medidas sísmicas, e vibrações gerais do solo não afetam seu desempenho analítico.

5.2 Tipo de sistema: Tipo Chenitina (tipo C-T), com distância focal de 1000mm.

5.3 O sistema óptico deve ser mantido a uma temperatura constante, com uma estabilidade de temperatura de ± 0,1 °C.

A distância mínima de passo do motor de varredura é de 0,0004nm.

6. Software de controle:

6.1 O software é fácil de operar e intuitivo, com funções de análise qualitativa, semiquantitativa e quantitativa, bem como funções de otimização de diagnóstico do instrumento. O software está disponível em versões em chinês e inglês, e pode ser alternado de acordo com as necessidades. O formato de saída do relatório é PDF, Excel, arquivo eletrônico ou impressão direta, e pode ser um modelo em inglês. O software de controle pode ser executado sob a versão em inglês do Windows.

6.2 Ao otimizar algoritmos de software, métodos de dedução de matriz em tempo real podem ser alcançados, permitindo zoom in e out em tempo real de coordenadas bidimensionais para espectros com interferência, facilitando o processamento de espectros. O cálculo automático de resultados com um clique elimina o incômodo do processamento de dados secundário para os clientes.

6.3 A função de rastreamento de auditoria de configuração de software pode ser definida para configurações de multiusuário e multipermissão. Os usuários podem ativá-la de acordo com suas necessidades e, ao mesmo tempo, os dados medidos podem ser salvos no servidor para backup.

6.4 A correção de comprimento de onda em tempo real será realizada automaticamente para cada medição de linha espectral para garantir a posição exata do pico.

O software 6.5 possui uma função de rastreamento e pode exibir os resultados de cálculo da amostra atual em tempo real durante o rastreamento.

6.6 Função de proteção de segurança totalmente automática, comunicação e controle do instrumento usando placas de controle, posição de observação controlada e otimizada por software, com a função de controlar a velocidade da bomba peristáltica.

6.7 Software de diagnóstico de instrumento e comunicação de rede, funções de reprocessamento de dados.

6.8 O software possui função de gerenciamento de arquivo de dados, suporta backup, recuperação, exclusão de dados e suporta saída de dados em formato de texto.
