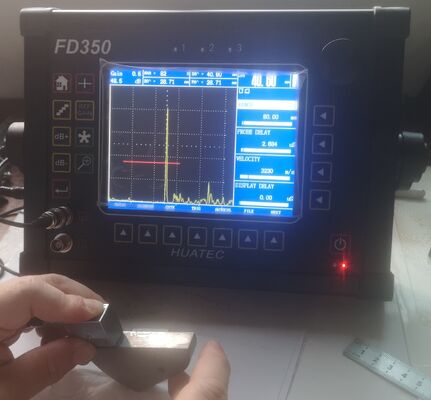

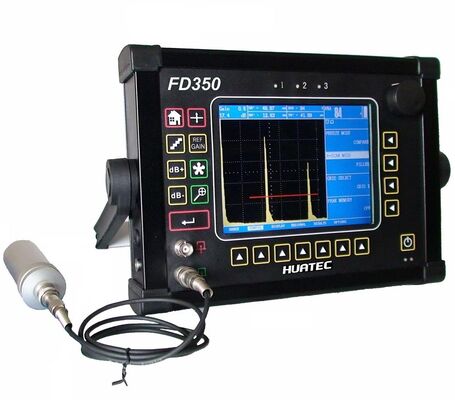

FD350 IP65 Ultrassônico Instrumentos de medição de falhas e espessura 640×480 Color TFT LCD Alta sensibilidade excedente detector de defeitos industriais

FD350 IP65 Ultrassônico Instrumentos de medição de falhas e espessura 640×480 Color TFT LCD Alta sensibilidade excedente detector de defeitos industriais

Este instrumento é um instrumento de detecção de falhas e medição de espessura por ultra-som, capaz de armazenar A-Scans, parâmetros de funcionamento,e uma variedade de dados de medição de espessura no seu registo de dados.

Informações do produto:
·Calibração automática
·Automatizar a realização de vídeos do processo de ensaio e do jogo
·AWS D1.1,DAC/TCG, JIS DAC/TCG,AVG,DGS, A scan & B scan
·Captura de alta velocidade e ruído muito baixo
·Cabinas de metal sólido (IP65)
·Visualização da forma de onda com alto contraste a partir de imagens brilhantes
·Podem ser exportados para o Excel programas e relatórios de computadores poderosos
·Modelo de dimensão reduzida e leve

Indice Técnico Principal:


 Características:

Este instrumento amplia o desempenho e a gama de aplicações que podem ser satisfeitas por um instrumento portátil.& confiabilidade desta série de instrumentos.

The hi-resolution color LCD display with fast 60 Hz update gives an “analog look” to the waveform providing detailed information that is critical in many applications including nuclear power plant inspections. As formas de onda de referência podem ser exibidas e comparadas com as A-Scans ao vivo em diferentes cores para facilitar a interpretação dos resultados dos testes. Os ajustes operacionais são feitos de forma fácil e rápida usando botões rotativos.

• Ecrã LCD a cores de alta resolução (640 x 480 pixels) com dinâmica de eco

• Operação simples com ajustes rápidos do botão rotativo

• Pesa apenas 4,8 libras, incluindo baterias para uso conveniente em qualquer lugar

• Duas portas de falha independentes com TTL em tempo real e saídas analógicas para lidar com uma ampla gama de aplicações (mais uma terceira porta de interface opcional)

• Capacidade de 200 KHz a 20 MHz com três faixas de frequência selecionáveis para combinar a sonda para um desempenho óptimo

• PRF (frequência de repetição de pulsos) superior a 1K Hz com toda a gama de aço elimina “ecos fantasmas”, tornando-o ideal para testes prolongados de materiais acústicamente limpos

• Comparar as formas de onda de referência congeladas com as A-Scans ao vivo em diferentes cores para interpretar facilmente os resultados do teste

• Data logger alfanumérico (incluindo formato de ficheiro Grid) para armazenamento flexível e conveniente de conjuntos de dados e leituras de espessura

• DAC/TCG de curva múltipla corrige as variações de distância/amplitude decorrentes da perda de material e da propagação do feixe

• Seis horas de utilização a 6,6 Ahr Li. (adaptor de CA para utilização em banco)

• Seis esquemas de exibição de cores selecionáveis pelo utilizador e controlo de brilho para uma visualização fácil em todas as condições de iluminação

• Escolha entre 8 cores de forma de onda A-Scan

• Quatro configurações de amortecimento selecionáveis (50, 75, 150, & 500 ohms) para um desempenho óptimo da sonda

• Funções de desencadeamento para determinar automaticamente a profundidade, a distância da superfície, a trajetória do som para as falhas e o percurso da inspecção utilizando sondas de onda de cisalhamento (balto angular)

• Rectificação por RF para aplicações de inversão de fase e medição fina

• Auto CAL torna a calibração simples e fácil

•.040 ‰ gama mínima (em aço) para aplicações de medição fina

• Função de passo em dB com seis acréscimos de ganho

• Logger de dados de espessura com nomeação alfanumérica de localização de IDs, formato de arquivo de grade, notas e capacidades de edição

• Armazenar, visualizar e editar conjuntos de dados com A-Scans para rápida recordação e configuração do instrumento

• O modo especial “de trás do congelamento” permite o ajuste dinâmico da base de tempo nos monitores congelados A-Scan

• Saco de mão versátil e flexível com correia de pescoço ajustável para fácil transporte e uso em áreas de acesso limitado

Entrega padrão:
Unidade principal portátil de detecção de falhas por ultra-som
Manual de utilização
Sonda de feixe reto
Sonda de feixe angular ((60 graus)
Cabo de sonda
CD de software para PC
Cabo de PC em série
Adaptador AC/carregador
Caixa de transporte

Acessórios adicionais:
Probação recta (5MHZ-ф20)
Sonda recta (2.5MHZ-ф20)
Proba recta (2.25MHZ-ф20)
Probação recta (1MHZ-ф20)
Proba de ângulo (4MHZ-45 graus, 8*9mm)
Proba de ângulo (4MHZ-60 graus, 8*9mm)
Proba de ângulo (4MHZ-70 graus, 8*9mm)
Proba de ângulo (4MHZ-80 graus, 8*9mm)
Proba de ângulo (2MHZ-45 graus, 8*9mm)
Proba de ângulo (2MHZ-60 graus, 8*9mm)
Proba de ângulo (2MHZ-70 graus, 8*9mm)
Proba de ângulo (2MHZ-80 graus, 8*9mm)

Proba T/R (5MHz-ф20mm, foco 15mm)
Proba T/R (2,5 MHz-ф20 mm, foco 15 mm)
Cabo de ligação à sonda (BNC-BNC)
Cabo de ligação à sonda (BNC-Lemo 00)
Cabo de ligação à sonda (Lemo 01-BNC)
Cabo de ligação à sonda (Lemo 01-Lemo 00)
Bateria de iões de lítio
Adaptador de alimentação (4A/9V)
Cabo de alimentação
Caixa de couro
Bloco de ensaio V1
Bloco de ensaio V2
Blocos de ensaio DAC, ASME, etc.
