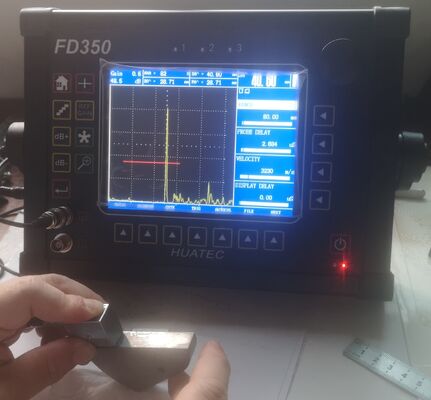

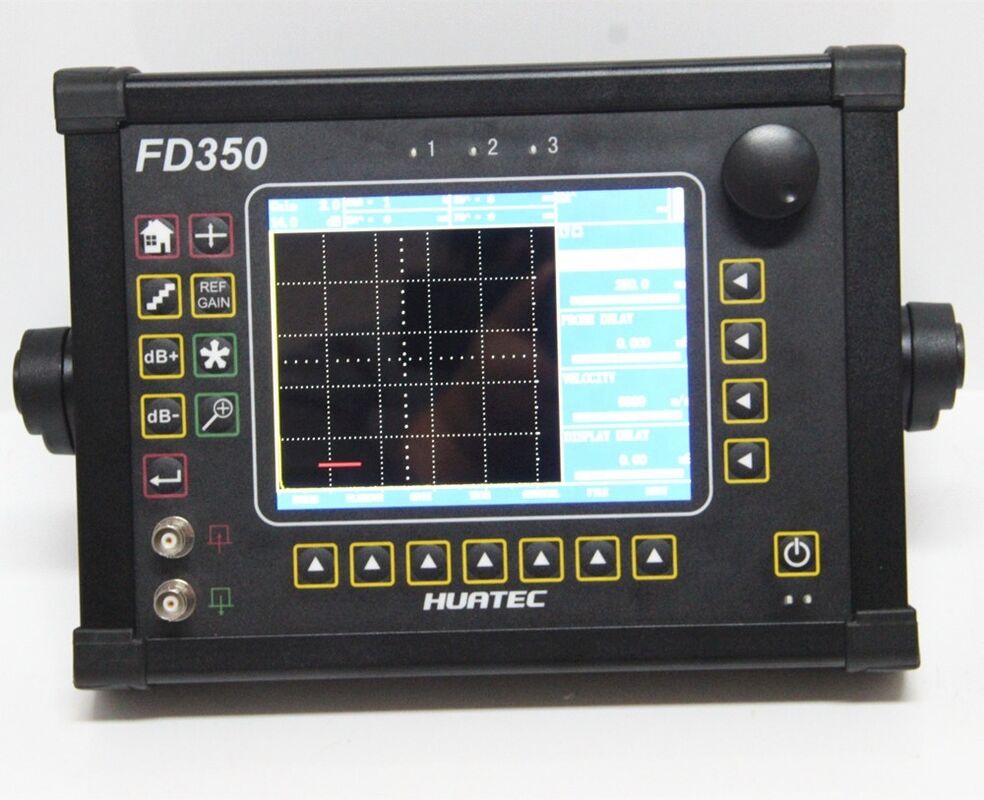

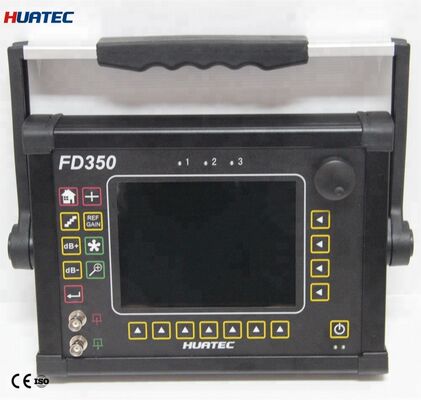

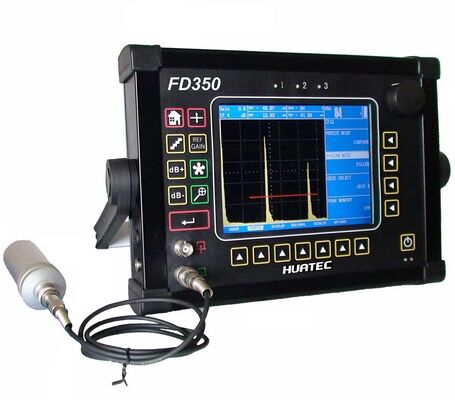

FD350 Calibração Automática Digital Ultrassônico Detector de Falhas
Informações do Produto:
·Calibração automática Ganho automático
·Gravação automática de vídeo do processo de teste e reprodução
·AWS D1.1,DAC/TCG, JIS DAC/TCG,AVG,DGS, A scan & B scan
·Captura de alta velocidade e ruído muito baixo
·Carcaça de metal sólido (IP65)
·Visualização de alto contraste da forma de onda em ambientes claros
·Software poderoso para PC e relatórios podem ser exportados para Excel
·Modelo de tamanho pequeno e peso leve
Índice Técnico Principal:
|
FUNÇÕES
|
PARÂMETROS
|
|
Frequência
|
0.2 – 20 MHz
|
|
Faixa de detecção
|
0 - 10000 mm
|
|
Velocidade do som
|
100 – 20000 m/s
|
|
Métodos de trabalho
|
Eco de pulso, duplo e transmissão direta
|
|
Deslocamento de pulso
|
-5 a 3400 μs em aço (dependente da faixa)
|
|
Ponto zero da sonda
|
0 – 100 μs
|
|
Ajuste de ganho
|
(0-110) dB, Passo:0.2, 0.5, 1.0, 2.0, 6.0, 12.0, definível pelo usuário(0-24), e travado
|
|
Erro linear vertical
|
≤3%
|
|
Erro linear horizontal
|
≤0.1%
|
|
Faixa dinâmica
|
≥40dB
|
|
Excedente de sensibilidade
|
≥60dB (200mm profundidade ,Ф2 furo com fundo plano )
|
|
Comunicações
|
Conectar com o computador via RS232 ou USB
|
|
O ruído elétrico médio
|
≤20%
|
|
TFT LCD colorido
|
5.25” x 3.875” (133 x 98 mm), 640 x 480 pixels VGA, colorido
|
|
Alarme de porta
|
Alarme sonoro de porta de entrada de onda / porta de perda de onda, largura, altura, localização, ajuste contínuo
|
|
Tempo de funcionamento da bateria
|
7 horas
|
|
Temperatura de trabalho
|
-10℃～60℃
|
|
Energia
|
220VAC, 110VDC
|
|
Tamanho da aparência
|
11.9” L x 9.9” A x 2” P (302 x 251 x 51 mm)
|
|
Peso líquido
|
5.5 lbs. (2.5 kg) Bateria Li-Ion; 4.8 lbs. (2.2 kg) sem bateria
|
Entrega Padrão:
Unidade principal portátil do detector de falhas ultrassônico
Manual de operação
Sonda de feixe reto
Sonda de feixe angular (60 graus)
Cabo da sonda
CD de software para PC
Cabo serial para PC
Adaptador AC/carregador
Maleta de transporte
Acessórios Adicionais:
Sonda reta (5MHZ-ф20)
Sonda reta (2.5MHZ-ф20)
Sonda reta (2.25MHZ-ф20)
Sonda reta (1MHZ-ф20)
Sonda angular (4MHZ-45graus, 8*9mm)
Sonda angular (4MHZ-60graus, 8*9mm)
Sonda angular (4MHZ-70graus, 8*9mm)
Sonda angular (4MHZ-80graus, 8*9mm)
Sonda angular (2MHZ-45graus, 8*9mm)
Sonda angular (2MHZ-60graus, 8*9mm)
Sonda angular (2MHZ-70graus, 8*9mm)
Sonda angular (2MHZ-80graus, 8*9mm)
Sonda T/R (5MHz-ф20mm, foco 15mm)
Sonda T/R (2.5MHz-ф20mm, foco 15mm)
Cabo de conexão para sonda (BNC-BNC)
Cabo de conexão para sonda (BNC-Lemo 00)
Cabo de conexão para sonda (Lemo 01-BNC)
Cabo de conexão para sonda (Lemo 01-Lemo 00)
Bateria de íon de lítio
Adaptador de energia (4A/9V)
Cabo de alimentação
Estojo de couro
Bloco de teste V1
Bloco de teste V2
Blocos de teste DAC, ASME etc.
