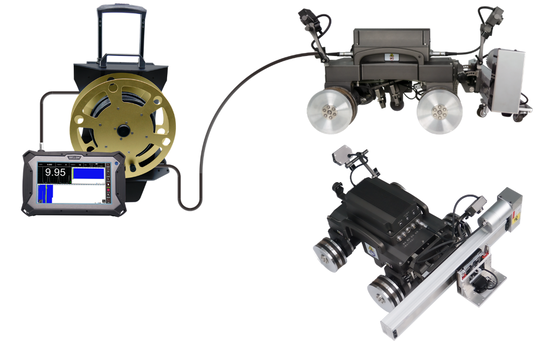

TG-M90 Medida da espessura da corrosão por digitalização em C do rastreador magnético com sistema de controlo remoto e sem necessidade de acoplamento

TG-M90 Medida da espessura da corrosão por digitalização em C do rastreador magnético com sistema de controlo remoto e sem necessidade de acoplamento
TG-M90 Medida da espessura da corrosão por digitalização em C do rastreador magnético com sistema de controlo remoto e sem necessidade de acoplamento

Imagem Grande :  TG-M90 Medida da espessura da corrosão por digitalização em C do rastreador magnético com sistema de controlo remoto e sem necessidade de acoplamento

Detalhes do produto:
Lugar de origem: China
Marca: HUATEC
Certificação: ISO,CE
Número do modelo: TG-M90
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Detalhes da embalagem: na caixa de alta qualidade
Tempo de entrega: 15 ~ 25 dias úteis
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 5 peças por mês
Contato

TG-M90 Medida da espessura da corrosão por digitalização em C do rastreador magnético com sistema de controlo remoto e sem necessidade de acoplamento

descrição
Dimensões do controlador: L220×L145×A60mm Dimensões do corpo da esteira: L350×L330×H230mm
Peso corporal da esteira: 17KG Distância do cabo de controle: 30m (pode ser personalizado≤50m)
Raio mínimo de curvatura: R: ≥0,75m (sem altura residual) Velocidade longitudinal: 5~200 mm/s

Medição de Espessura por Corrosão com Rastejador Magnético TG-M90 C-scan
Este avançado sistema de medição de espessura por corrosão elimina a necessidade de andaimes, polimento de superfície de camadas anticorrosivas e acoplantes. Permite a detecção remota e rápida de corrosão na espessura da parede em alta altitude através de tecnologia ultrassônica eletromagnética inovadora.
Configuração do Sistema
Item Nome Unidade Quantidade Observação
1 Host (PC e Software) conjunto 1 Tela de 10,6 polegadas
2 Rastejador Magnético M90D (módulo de vídeo e medição de espessura incluído) conjunto 1
3 Controlador peça 1
4 Estrutura C-scan/Braço de Grade Transversal peça 1
5 Mecanismo de Marcação de Defeitos peça 1 Opcional
6 Unidade de Cabos (Fonte de alimentação, Rack de enrolamento de cabos, Cabo de controle) conjunto 1 30m, pode ser personalizado ≤50m
7 Dispositivo de Prevenção de Queda de Corda de Segurança metro 30 Pode ser personalizado ≤50m
8 Outros Acessórios (almofadas magnéticas de desmontagem, etc.) conjunto 1
Principais Características
Não requer andaimes • Não requer polimento de superfície • Não requer acoplante • Detecção remota de corrosão em alta altitude
  • Rodas de ímã permanente de alta resistência de terras raras garantem segurança mesmo em caso de falha de energia
  • Operação em múltiplas atitudes em superfícies ferromagnéticas (horizontal, vertical, invertida)
  • Sondas de medição de espessura ultrassônica eletromagnética para triagem rápida de corrosão
  • Varredura abrangente de áreas de corrosão suspeitas com análise quantitativa
  • Exibições padrão A, B e C scan para visualização clara da espessura
  • Câmera de vídeo integrada para monitoramento de inspeção de superfície em tempo real
  • Controle remoto com trilhas de varredura predefinidas para operação automatizada
Especificações do Rastejador Magnético e do Host
Recursos Funcionais
  • Câmeras duplas integradas frontal e traseira para monitoramento em tempo real
  • Forte sucção magnética com capacidade de carga vertical ascendente de 16kg
  • Múltiplas posturas de movimento: vertical, horizontal, inclinado e invertido
  • Alta precisão de movimento com detecção de passo programada em nível de milímetro
  • Design compacto com pequeno raio de giro para fácil manobrabilidade
  • Orientação orientada para o movimento com vigilância por vídeo macro
  • Posicionamento de distância (erro ≤30mm) com marcação de defeito opcional
  • Mecanismo de fixação de varredura profissional para viagem estável e acoplamento da sonda
  • Alta segurança elétrica com cabos especiais e proteção contra vazamento
  • Caixa protetora selada para módulos EAMT e de circuito
Parâmetros Técnicos
  • Host: CPU ≥ i5/4GHz quad-core, display HD de alto brilho de 10,6"
  • Cabo de controle: 30m (personalizável até 50m)
  • Caminhos de movimento: Padrões de varredura linear, em zigue-zague e em arco
  • Movimento longitudinal: velocidade de passo de 5-200mm/s, folga de barreira ≤4mm
  • Suporte C-scan: curso total de 300mm (personalizável), velocidade de 0-80mm/s
  • Curvatura da superfície: R ≥0,75m (sem altura residual), R ≥1,5m (com cordões de solda)
  • Corpo do rastejador: 350×330×230mm, peso de 17kg, passa por furos de Φ450mm
  • Controlador: 220×145×60mm, display touch de 3,5", peso de 0,4kg
  • Vídeo: Câmeras duplas de 3MP (resolução de 2304×1296)
  • Alimentação: AC100-240V, 50/60Hz, consumo ≤200VA
  • Condições de operação: -10℃ a +50℃, umidade ≤85%
Unidade de Medição de Espessura EAMT
Recursos Funcionais
  • Não requer preparação de superfície - penetra até 4mm de revestimentos
  • Não perpendicularidade de medição de até ±25° para posicionamento flexível
  • Múltiplos formatos de exibição: valores digitais, A-scan, B-scan baseado em tempo e distância
  • Algoritmos inteligentes com modos de medição automático, de porta única e de porta dupla
  • Banco de dados de velocidade de onda de cisalhamento de material embutido com valores personalizáveis
Parâmetros Técnicos
  • Medição de espessura: Precisão 0,04mm, Faixa 2-120mm (Aço)
  • Folga de trabalho/lift-off: ≤4mm
  • Não perpendicularidade de medição: ±25°
  • Faixa de velocidade do som: 1000-9999 m/s, incremento de ajuste de 1 m/s
  • Funções de porta: Automática, porta única manual, porta dupla manual
  • Sonda ultrassônica eletromagnética: sucção magnética ≤15N, Φ30×44mm, peso ≤80g
  • Temperatura de trabalho: -10℃ a +50℃
Software de Análise de Medição
  • Exibição simultânea de resultados de espessura, A, B e C scan
  • Geração direta de relatórios de teste com listas de valores de espessura para análise
  • Compatível com sistemas operacionais Windows 7-11 (32/64 bits)
Conteúdo do Pacote Padrão
  • Host de teste (PC e Software) - 1 Conjunto
  • Rastejador magnético M90D com módulos de vídeo e espessura - 1 Conjunto
  • Controlador - 1 Peça
  • Estrutura C-scan/braço de grade transversal - 1 Peça
  • Mecanismo de marcação de defeitos - 1 Peça (opcional)
  • Unidade de cabos com fonte de alimentação e cabo de controle - 1 Conjunto
  • Bloco de teste padrão (aço carbono Φ20×10mm) - 1 Peça
  • Outros acessórios (almofadas magnéticas de desmontagem, etc.) - 1 Conjunto
  • Dispositivo de prevenção de queda de corda de segurança - 1 Peça
  • Manual de operação - 1 Livro
  • Relatório de teste de fábrica - 1 Cópia
  • Caixa de transporte antivibração - 1 Peça
Cenários de Aplicação
TG-M90 Magnetic Crawler in industrial corrosion inspection application
