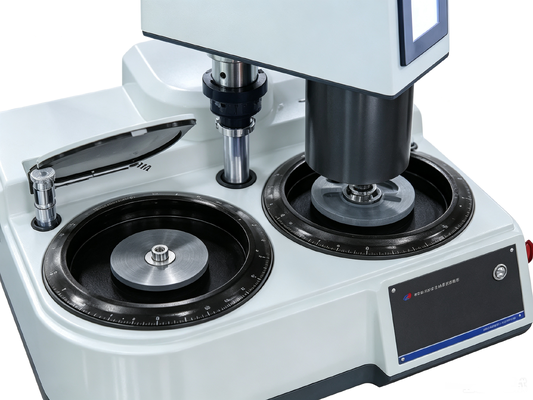

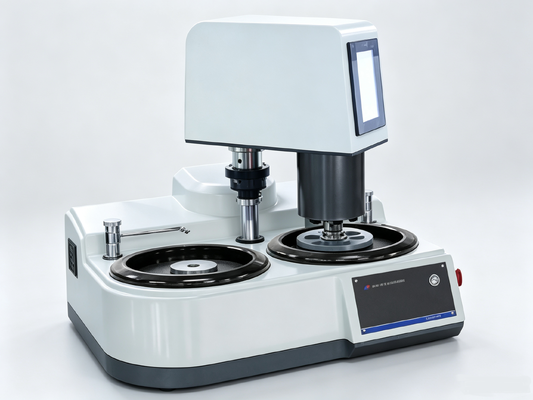

HPA-2000S (pressão multiponto e pressão central) Máquina de retificação e polimento metalográfico totalmente automática
Introdução do produto
HPA-2000SA máquina de retificação e polimento metalográfico totalmente automática suporta simultaneamente:
- Múltiplas amostras carregadas de forma independente
- Carregamento central da bandeja de amostras
Comporta seis amostras por vez e pode ser equipado com um dispensador automático de quatro canais (opcional) para completar o processo de retificação e polimento de maneira totalmente automatizada.
Características
- Máquinas de polimento e retificação metalográfica de disco único e duplo totalmente automáticas HPA-2000S, suportando simultaneamente várias amostras carregadas de forma independente e carregamento central da bandeja de amostras, fixando seis amostras (até oito podem ser personalizadas) de uma vez para completar todo o processo de retificação e polimento
- Discos de lixamento e polimento e discos de amostra: Defina e execute todos os parâmetros de lixamento e polimento, como velocidade de rotação, tempo de lixamento e polimento, direção de rotação e fechamento da válvula de água, com salvamento automático para fácil recuperação
- Sistema de motor de alta potência PLC + 1KW
- Usa dois motores independentes de alta potência de 1KW com alto torque que permanece constante independentemente da velocidade
- Ampla faixa de velocidade, de 5 rpm a 1000 rpm (máximo 1500 rpm)
- A plataforma giratória pode iniciar e parar rapidamente; para de girar em apenas 2 segundos
- Todos os parâmetros de retificação e polimento são salvos automaticamente e facilmente recuperados
- Marca PLC importada para qualidade confiável
- Interface touchscreen para configuração conveniente de parâmetros
- 3 modos de trabalho:
- Modo totalmente automático:99 conjuntos de processos (fluxos) podem ser definidos e recuperados, cada um contendo 10 etapas de parâmetros de processo
- Modo multiprocesso:30 parâmetros de processo podem ser definidos e chamados para cada etapa de retificação e polimento
- Modo manual:Operar funções específicas do dispositivo individualmente
- Armazena 100 processos com capacidade de importação/exportação
- Controle de espessura da camada de moagem de amostra: controle com precisão a quantidade de amostra removida durante a moagem (opcional)
- Inclui gotejador automático de 1, 4 ou 6 canais (opcional) com três modos de operação: manual, online e totalmente automático
- A cabeça de retificação possui travamento automático eletromagnético para maior comodidade
- Substitua facilmente o disco magnético antiaderente; um disco equivalente a N discos
- Alternar entre interfaces em chinês e inglês
- Operação de controle remoto móvel (opcional)
Parâmetros Técnicos
| Parâmetro |
Especificação |
| Modelo |
HPA-2000S |
| Disco de lixar e polir |
2 |
| Motor principal do disco de desbaste e polimento |
1 kW × 2 |
| Método de controle |
Tela sensível ao toque + CLP |
| Método de pressurização |
Pressurização pneumática multiponto (pressurização individual para cada amostra) + Pressurização central elétrica |
| Diâmetro do disco de moagem (mm) |
φ254 (opcional φ200, φ230, φ300) |
| Velocidade do disco de lixamento e polimento |
5-1000 (r/min) com opcional 1500 (r/min) |
| Sentido de rotação do disco de polimento |
Escolha entre sentido anti-horário ou horário, com alternância automática entre avanço e ré |
| Diâmetro do disco de amostra |
160 mm, personalizável |
| Abertura de amostra da bandeja de amostras |
φ30mm de seis furos (opcional: φ30mm de oito furos, φ30mm de seis furos, φ20mm de seis furos, φ40mm de seis furos, φ50mm de três furos ou feito sob medida) |
| Pressão central |
10-200N |
| Pressão de amostra única |
(1-40N) × 6, (1-60N) × 8 (opcional) |
| Exemplo de velocidade de rotação do disco |
A direção pode ser alternada entre avanço e ré em velocidades de 30-200 RPM |
| Modo manual |
Você pode selecionar 30 conjuntos de parâmetros, cada conjunto pode ser definido e invocado separadamente |
| Modo automático |
99 conjuntos de processos (fluxos), cada conjunto de processos contém 10 etapas de parâmetros de processo(automaticamente do processo 1 ao processo 10, cada etapa corresponde a um conjunto de parâmetros) |
| Programação do usuário |
Os usuários podem programar e ligar |
| Controle de espessura de moagem de amostra |
Precisão de controle de espessura 0,05 mm (opcional) |
| Pressão da fonte de gás |
0,6MPa |
| Método de travamento da cabeça de retificação |
Eletromagnético Automático |
| Gotejador |
1 canal, 4 canais e 6 canais (opcional) controláveis por uma máquina de polimento |
| Fonte de energia |
Tensão: AC220V; Frequência: 50 Hz; Potência: 2KW |
| Dimensões externas (mm) |
760×730×700 |
| Peso |
74kg |
Principais Anexos
| Nome |
Quantidade (placa dupla) |
Nome |
Quantidade (placa dupla) |
| Disco magnético (254 mm) |
2 |
Bandeja antiaderente |
2 |
| Lixa com adesivo, 254mm (ou 250mm), 180#, 600#, 1000# |
2 de cada |
Pano de polimento (com adesivo, 250mm) Veludo, lona |
1 cada |
| Fluido de moagem e polimento em suspensão de diamante 1 micrômetro, 6 micrômetro, 200 ml |
1 garrafa cada |
Alavanca de placa antiaderente (usada para colocar e levantar a placa antiaderente) |
1 |
| Manual de instruções do produto, certificado do produto |
2 cópias |
|
|
Acessórios Adicionais
| Produto |
Descrição |
| MAGNOMETE |
Bandejas antiaderentes 5 peças/caixa, diâmetro: Φ250mm. A superfície possui um revestimento antiaderente especial, permitindo fixar lixas adesivas ou panos de polimento na bandeja para fácil substituição sem deixar resíduos. É reutilizável. Este disco é utilizado diretamente nos discos magnéticos da BUEHLER ou STRUERS; Substituição para MagnoMet e MagnoPad da Buehler |
| G SC 250A |
Lixa metalográfica 100 folhas/embalagem. Abrasivo: Carboneto de silício preto. Designações de tamanho de partícula: P80#, 120#, 180#, 320#, 600#, 800#, 1000#, 1200#, 1500#, 2000#. Tamanho: Φ250 mm resistente à água. Com adesivo, a lixa pode ser fixada diretamente no rebolo. |
| FT250A |
Tecido de polimento metalográfico 10 unidades/pacote. Veludo (pêlo longo) / Lona (pêlo curto) / Tecido de lã (pêlo curto) / Seda (sem pêlo) Φ250 mm. Suporte adesivo: O tecido pode ser fixado diretamente no disco de esmeril. |
| DSU |
Pasta de polimento em suspensão diamantada 500 ml / garrafa. Os diamantes são suspensos em um líquido e distribuídos uniformemente por meio de um borrifador ou gotejamento automático. Tamanho de partícula: 0,25, 0,5, 1, 1,5, 2,5, 3, 3,5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 micrômetros, adequado para vários materiais. |
