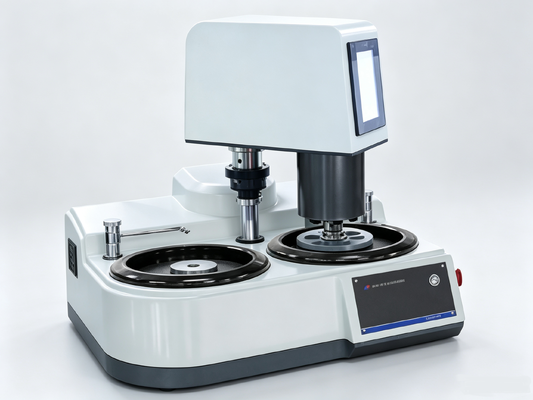

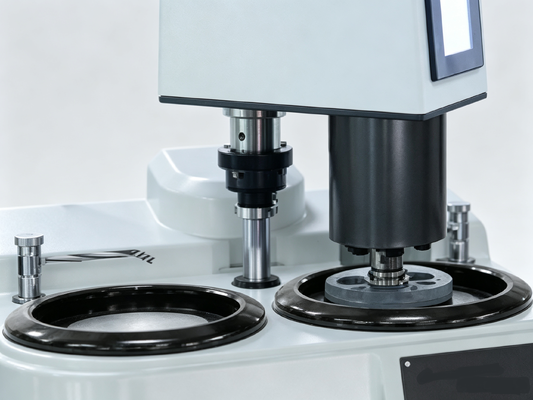

HPA-2000S Máquina de polimento de moagem metalográfica totalmente automática Disco duplo Multi-ponto e pressão central PLC Polidor de amostra de metal com tela de toque
Introdução do produto
A máquina de retificação e polimento metalográfico totalmente automática HPA-2000 S suporta simultaneamente:
Ø Múltiplas amostras carregadas de forma independente
Ø Carregamento central da bandeja de amostras
comporta seis amostras por vez e pode ser equipado com um dispositivo dispensador automático de quatro canais (opcional) para completar o processo de retificação e polimento de maneira totalmente automatizada.
Ⅱ,Características
1. Máquinas de polimento e retificação metalográfica de disco único e duplo totalmente automáticas HPA-2000S, suportando simultaneamente:
Ø Múltiplas amostras carregadas de forma independente
Ø A bandeja de amostras é carregada centralmente, fixando seis amostras (até oito podem ser personalizadas) de uma só vez para completar todo o processo de retificação e polimento, garantindo que cada amostra atinja uma superfície completamente plana.
2. Discos de lixamento e polimento e discos de amostra: Defina e execute todos os parâmetros de lixamento e polimento, como velocidade de rotação, tempo de lixamento e polimento, direção de rotação e fechamento da válvula de água, e salve-os automaticamente para fácil recuperação;
3. Motor PLC + 1KW de alta potência；
4. Ele usa dois motores independentes de alta potência de 1KW com alto torque, e o torque é alto e constante, independentemente da velocidade.
5. Ampla faixa de velocidades, de 5 rpm a 1000 rpm (máximo 1500 rpm);
6. A plataforma giratória pode iniciar e parar rapidamente; ele para de girar em apenas 2 segundos.
7. Todos os parâmetros de retificação e polimento, como velocidade de rotação, tempo de retificação e polimento, direção de rotação e fechamento da válvula de água, são salvos automaticamente e facilmente recuperados.
8. Marca PLC importada, qualidade confiável;
9. A interface touchscreen torna conveniente a configuração dos parâmetros de retificação e polimento.
10. 3 modos de trabalho:
1) Modo totalmente automático:
Com base nos materiais de amostra ou nos hábitos do usuário, 99 conjuntos de processos (fluxos) podem ser definidos e recuperados.Cada processo pode conter 10 etapas de parâmetros de processo(para cada etapa de retificação ou polimento, os parâmetros são: disco de retificação e velocidade de rotação da cabeça de retificação, tempo de retificação e polimento, etc.).
2) Modo multiprocesso:
Com base em cada etapa de retificação e polimento, 30 parâmetros de processo podem ser definidos e chamados: disco de retificação e velocidade de rotação da cabeça de retificação, tempo de retificação e polimento, fluxo de água, etc.
3) Modo manual:
Para operar uma função específica do dispositivo individualmente.
11. Armazena 100 processos, que podem ser importados e exportados;
12. Controle de espessura da camada de moagem de amostra: Controle com precisão a quantidade de amostra removida durante a moagem, moendo até uma posição especificada (opcional);
13. Inclui gotejador automático de 1, 4 ou 6 canais (opcional):
1) a polidora controla um gotejador de quatro canais; o tipo e a velocidade do gotejador são controlados por comandos emitidos pela polidora.
2) O dispensador de gotas possui três modos de operação: manual, online e totalmente automático.
3) Conecte a uma máquina de polimento e aplique o líquido de acordo com os parâmetros de polimento definidos pela máquina; cada modo pode ser definido de forma independente: velocidade de gotejamento, tempo de gotejamento.
14. A cabeça de retificação possui travamento automático eletromagnético, substituindo a chave de travamento da cabeça de retificação manual para maior comodidade.
15. substituindo facilmente o disco magnético antiaderente, todos os processos, como retificação áspera e fina e polimento áspero e fino de várias amostras, podem ser concluídos. Um disco equivale a N discos.
16. Alternar entre interfaces em chinês e inglês;
17. Operação de controle remoto móvel (opcional).
Ⅲ,Parâmetros técnicos
|
nome
|
Especificação
|
|
modelo
|
HPA-2000S
|
|
Disco de lixar e polir
|
2
|
|
Motor principal do disco de desbaste e polimento
|
1KW*2
|
|
Método de controle
|
Tela sensível ao toque + CLP
|
|
método de pressurização
|
Pressurização pneumática multiponto (pressurização individual para cada amostra) + Pressurização central elétrica
|
|
Diâmetro do disco de moagem (mm)
|
φ254 (opcionalφ20 0,φ230,φ30 0)
|
|
Velocidade do disco de lixamento e polimento
|
5 -1000 (r/min) com opcional 1500 (r/min)
|
|
Sentido de rotação do disco de polimento
|
Escolha entre sentido anti-horário ou horário, com alternância automática entre avanço e ré.
|
|
Diâmetro do disco de amostra
|
160mm, personalizável
|
|
Abertura de amostra da bandeja de amostras
|
φSeis furos de 30 mm (opcional:φ30mm de oito furos,φ30mm de seis furos,φ20mm de seis furos,φ40mm de seis furos,φ50mm com três furos ou feito sob medida),
|
|
Pressão central
|
10-200N
|
|
Pressão de amostra única
|
(1-40N) x 6, (1-60N) x 8 (opcional)
|
|
Exemplo de velocidade de rotação do disco
|
A direção pode ser alternada entre avanço e ré em velocidades de 30 a 200 RPM.
|
|
Modo manual
|
Você pode selecionar 30 conjuntos de parâmetros, cada conjunto pode ser definido e invocado separadamente.
|
|
Modo automático
|
99 conjuntos de processos (fluxos), cada conjunto de processos contém 10 etapas de parâmetros de processo (automaticamente do processo 1 ao processo 10, cada etapa corresponde a um conjunto de parâmetros).
|
|
Programação do usuário
|
Os usuários podem programar e ligar...
|
|
Controle de espessura de moagem de amostra
|
Precisão de controle de espessura 0,05 mm (opcional)
|
|
Pressão da fonte de gás
|
0,6MPa
|
|
Método de travamento da cabeça de retificação
|
Eletromagnético Automático
|
|
gotejador
|
1 canal, 4 canais e 6 canais (opcional) controláveis por uma polidora.
|
|
fonte de energia
|
Tensão: AC220V; Frequência: 50 Hz; Potência: 2KW
|
|
Dimensões externas (mm)
|
760x730x700
|
|
peso
|
74kg
|
Ⅳ,Anexos principais
|
nome
|
quantidade
(placa dupla)
|
nome
|
quantidade
(placa dupla)
|
|
Disco magnético (254 mm)
|
2
|
Bandeja antiaderente
|
2
|
|
Lixa com adesivo, 254mm (ou 250mm), 180#, 600#, 1000#.
|
2 de cada
|
Pano de polimento (com adesivo, 250mm)
Veludo, lona
|
1 cada
|
|
Fluido de retificação e polimento com suspensão de diamante
1 micrômetro, 6 micrômetro, 200 ml
|
1 garrafacada
|
Alavanca de placa antiaderente (usada para colocar e levantar a placa antiaderente)
|
1
|
|
Manual de instruções do produto, certificado do produto
|
2 cópias
|
|
|
一, Opções
1. O dispositivo de controle da quantidade de moagem gira uma divisão, o que corresponde a 0,02 mm.
2. Distribuidor automático de gotejamento de quatro canais
3. Módulo de operação de controle remoto móvel
4. bomba de ar
5. Huawei MediaPad M6 Kirin 980 de 10,8 polegadas, 4 GB de RAM + 64 GB de armazenamento, Wi-Fi
6. Consumíveis comumente usados:
|
MAGNOMETE
|
Bandejas antiaderentes 5 peças/caixa, diâmetro:Φ250mm
A superfície possui um revestimento antiaderente especial, permitindo fixar lixas adesivas ou panos de polimento na bandeja para fácil substituição sem deixar resíduos. É reutilizável.
Este disco é utilizado diretamente nos discos magnéticos da BUEHLER ou STRUERS;
Substituição para MagnoMet e MagnoPad da Buehler
|
|
G SC 250A
|
Lixa metalográfica 100 folhas/pacote
Abrasivo: Carboneto de silício preto
Designações de tamanho de partícula: P80#, 120#, 180#, 3, 2, 0#, 6, 00#, 800#, 1000#, 1200#, 1500#, 2000#
Tamanho:Φ250 mm resistente à água
Com adesivo, a lixa pode ser fixada diretamente no rebolo.
|
|
FT2 5 0 A
|
Tecido de polimento metalográfico 10 unidades/pacote
Veludo (pelo longo) / Lona (pelo curto) / Tecido de lã (pelo curto) / Seda (sem pelo)Φ2 50 milímetros
Suporte adesivo: O tecido pode ser fixado diretamente no disco de esmeril.
|
|
DSU
|
Pasta de polimento com suspensão de diamante 500 ml / garrafa
Os diamantes são suspensos em um líquido e distribuídos uniformemente por meio de um borrifador ou gotejamento automático.
Tamanho de partícula: 0,25, 0,5, 1, 1,5, 2,5, 3, 3,5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 micrômetros, adequado para vários materiais.
|
