Resumo:

O indicador de campo magnético baseia-se no padrão chinês "inspecção de partículas magnéticas de recipientes de pressão de aço" e "inspecção de partículas magnéticas de forjas de recipientes de pressão".O método de inspecção de pó magnético ASTME709 da norma da Sociedade Americana de Ensaios de Materiais e o método de inspecção de pó magnético ASTMA275 de forjas de aço e o método JB3965-85, o JB4730-94, a figura 11-9 de fabricação padrão de projeto.É uma boa ferramenta para inspecção de partículas magnéticasPode verificar o desempenho global do equipamento de detecção de falhas, a suspensão de pó magnético e se o método de operação é adequado.Podemos facilmente usá-lo para refletir a intensidade e direção do campo magnético na região magnetizada.

Utilização

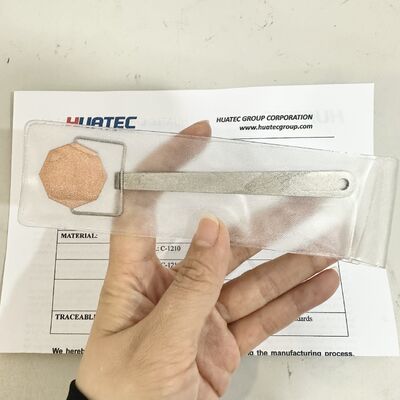

1Quando se utiliza o indicador de campo magnético de tipo 1, a alça é segurada com a mão, a superfície de cobre é para cima e a superfície de oito linhas é fixada à peça.A alça é segurada com a mão com o indicador de campo magnético tipo 2, de modo a que qualquer lado do indicador de campo magnético possa ser ligado à peça.

2. 1 e 2 método contínuo do indicador de campo magnético, quando se pulveriza pó magnético ou suspensão magnética, quando a superfície do indicador magnético apresenta linhas de marcação magnética claras,mostra que o efeito magnético foi produzidoQuando o indicador magnético não forma marcas magnéticas ou não forma marcas magnéticas na direcção desejada, deve alterar-se o modo de regulação da magnetização.

3O 3 tipo de indicador de campo magnético é a imitação da Alemanha Ocidental.mas também verificar o desempenho abrangente e o método de funcionamento adequado da suspensão de partículas magnéticasPode ser utilizado convenientemente para refletir a intensidade e direcção do campo magnético na região magnetizada.e o valor limite da profundidade de enterramento da profundidade do defeito de superfície próxima pode ser observado e observado a um certo valor de campo magnético.

4O indicador de campo magnético é composto por um anel de blindagem magnética plano, sem resíduos, num anel de blindagem.Estas 4 partes são separadas umas das outras por espaços não magnetizadosA inclinação da tampa giratória é de 0,5 mm, com 1, 2, 3, 4 letras por rotação de 90 graus.Um plano de latão fino é coberto na capaO plano de cobertura pode ser ajustado para ajustar a distância entre a tampa e o cilindro de ferro mole.

5Quando se verifica o dispositivo numa peça de trabalho magnetizada, há uma parte da linha de força magnética que passa através da coluna do ferro mole.Se o pó magnético e a suspensão magnética estiverem dispersos, uma lacuna correspondente aparece na rachadura na tampa de acordo com a direção do campo magnético. girar a tampa 360 graus, ou seja, a tampa é 0,5 mm de distância do cilindro de ferro macio,Continuar a girar a tampa e aumentar a distância entre a tampa e o ferro mole, se o visor de partículas magnéticas não desaparecer.Para determinar a direcção do campo magnético, o indicador de campo magnético pode ser girado lentamente até que a exibição da rachadura atinja o grau mais óbvio, e o campo magnético está em direção vertical nesta posição.
