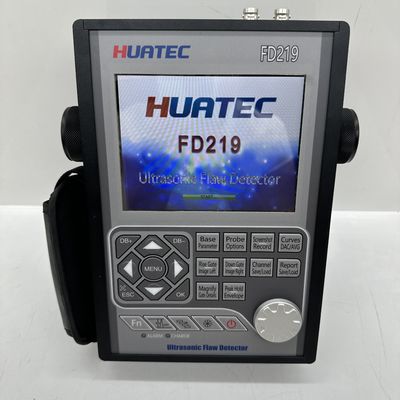

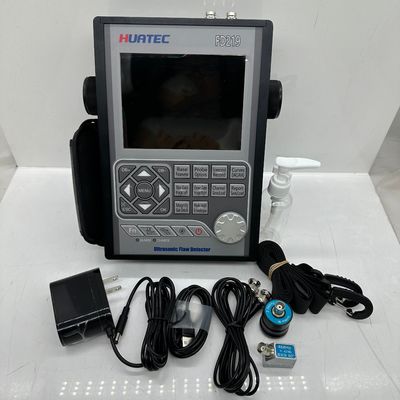

FD219 Detector de defeitos ultra-sônicos de alta precisão Calibração automática Medição da altura da rachadura Correção da superfície curva

FD219 Detector ultrassônico de defeitos de alta precisão, calibração automática, medição de altura de rachaduras, correção de superfície curvada

Introdução

Este detector de falhas HUATEC FD219 é um detector ultrassônico digital industrial portátil que pode detectar, localizar, avaliar e diagnosticar vários defeitos (rachaduras, inclusões, poros, etc.) na peça de trabalho de forma rápida, conveniente, sem danos e com precisão. Pode ser usado tanto em laboratório quanto em canteiros de engenharia. Este instrumento pode ser amplamente utilizado na fabricação, metalurgia de ferro e aço, processamento de metais, indústria química e outros campos que exigem detecção de defeitos e controle de qualidade. Também é amplamente utilizado na inspeção de segurança on-line e avaliação de vida nas áreas aeroespacial, transporte ferroviário, caldeiras e vasos de pressão, etc.

O instrumento pode ser amplamente utilizado na localização e dimensionamento de trincas ocultas, vazios, dissoluções e descontinuidades semelhantes em soldas, peças forjadas, tarugos, eixos, eixos, tanques e vasos de pressão, turbinas e componentes estruturais.

Características

O hardware principal é projetado com ARM+FPGA e o software usa um sistema operacional multitarefa altamente confiável, o que melhora muito a função, portabilidade, durabilidade e confiabilidade do instrumento.

Este instrumento usa um menu mestre-escravo e é projetado com teclas de atalho e um botão giratório digital. O instrumento é leve e portátil e pode ser segurado com uma mão.

lExibir

Tela LCD TFT multicolorida totalmente digital e multicolorida de alta resolução (640 × 480 pixels). A exibição da forma de onda é mais delicada e humana.

4 estilos de interface operacional podem ser selecionados de acordo com o ambiente.

O LCD com atualização rápida de 60 Hz. Capaz de exibir mudanças sutis na forma de onda.

O brilho do LCD pode ser definido livremente.

lForma

O invólucro metálico todo em alumínio é forte e durável, e o desempenho da blindagem eletromagnética é muito bom.

O suporte de amortecimento giratório de 360 ​​graus e a bainha de borracha são fáceis de usar.

Painel de vidro temperado, extremamente duro, resistente ao desgaste e resistente a riscos

lRelatório de detecção de falhas em captura de tela e PDF

Capturas de tela em tempo real de todas as páginas e relatórios de detecção de falhas e salvá-los como imagens BMP no disco U, que podem ser definidas como imagens coloridas ou em escala de cinza.

Exporte o relatório de detecção de falhas como um arquivo PDF e salve-o em um disco U para fácil arquivamento e impressão.

Todo o conteúdo do arquivo PDF pode ser personalizado de acordo com as necessidades do usuário.

Imagens BMP e arquivos PDF podem ser visualizados em um computador ou telefone celular.

Alcance

Até 15.000mm em aço; faixa selecionável em etapas fixas ou continuamente variável. Adequado para uso em peças grandes e em medições de alta resolução.

lPulsador

Energia de pulso selecionável entre 100V, 200V, 250V,300V,350V, 400V e 500V.

Largura de pulso ajustável de 0,1 µs a 0,5 µs para combinar com sondas com frequências diferentes.

Frequência de repetição de pulso ajustável de 20 Hz a 2 KHz.

Amortecimento selecionável entre 50Ω, 150Ω, 250Ω e 500Ω para desempenho ideal da sonda

Seleção de sonda: sonda de cristal único, sonda de cristal duplo, sonda de ângulo especial, sonda penetrante, sonda de escalada.

lReceptor

Amostragem: Conversor AD de 16 dígitos na velocidade de amostragem de 320 MHz

Retificação: Meia Onda Positiva, Meia Onda Negativa, Onda Completa e RF

Largura de banda analógica: capacidade de 0,2 MHz a 20 MHz com faixas de frequência selecionáveis ​​(definidas automaticamente pelo instrumento) para combinar com a sonda para desempenho ideal.

Ganho: 0 dB a 110 dB ajustável em etapas selecionáveis ​​de 0,1 dB, 2 dB, 6 dB.

lGates

Duas portas totalmente independentes oferecem uma variedade de opções de medição para altura ou distância do sinal usando disparo de pico.

O modo eco a eco permite o posicionamento preciso da porta para sinais extremamente próximos.

Gate Start: Variável em toda a faixa exibida

Largura do portão: variável do início ao final do intervalo exibido

Altura do Gate: Variável de 0 a 99% da Altura da Tela Cheia

Alarmes: Limite positivo/negativo com LED Flash.

lMemória

O instrumento possui uma memória interna de grande capacidade e dados e arquivos não serão perdidos devido à falha de energia do instrumento.

Memória de 500 arquivos de canais para armazenar configurações de calibração e parâmetros de sonda.

Memória de 1000 arquivos de relatório de ondas para armazenar ondas e configurações do A-Scan.

Todos os arquivos podem ser armazenados, recuperados e apagados.

As configurações do canal e os arquivos de relatório podem ser exportados via disco de memória, e as informações também podem ser armazenadas em quantidades ilimitadas via memória USB.

lGravador de vídeo

O Gravador de Vídeo é útil em muitas situações, é muito conveniente para quem deseja analisar posteriormente as atividades de sondagem.

O instrumento pode gravar o processo de teste e salvá-lo como um arquivo de vídeo, que pode ser reproduzido através do instrumento ou de um software especial. Ele suporta até 10 arquivos de vídeo e cada arquivo de vídeo pode ter até 5 minutos de duração.

Se você optar por salvar o arquivo de vídeo no disco de memória, o número e a duração do arquivo de vídeo não serão limitados.

Gravar e reproduzir o processo de teste oferece grande conveniência para estudos e análises futuras de detecção de falhas.

A reprodução de vídeo suporta funções de pausa, avanço rápido, retrocesso rápido e parada.

Funções

• Calibração automática: Calibração automatizada do deslocamento zero da sonda, ângulo da sonda (valor K) e velocidade do material.
• Localização de falhas: exibição ao vivo do caminho do som, projeção (distância da superfície), profundidade, amplitude,
• Dimensionamento de falhas: O dimensionamento automático de falhas usando AVG ou DAC acelera o relatório de aceitação ou rejeição de defeitos.
• Leitura digital e Trig. Função: A espessura/profundidade pode ser exibida na leitura digital ao usar uma sonda normal e a distância e profundidade da superfície são exibidas diretamente quando a sonda angular está em uso.
• DAC/AVG:A curva é gerada automaticamente e os pontos de amostragem podem ser compensados ​​e corrigidos. A curva flutua automaticamente com o ganho, expande-se automaticamente com a distância de detecção e move-se automaticamente com o tempo de atraso. Ele pode exibir a curva AVG de qualquer abertura.
• AWSD1.1. A escolha deste padrão pode reduzir cálculos manuais e melhorar a eficiência da detecção.
• Recurso de correção de superfície curva.
• Função de medição de altura de fissuras.
• Gate Magnify: distribuição do alcance do gate por toda a largura da tela.
• Gravação e reprodução de vídeo.
• Função de ganho automático
• Envelope: Exibição simultânea de A-scan ao vivo com taxa de atualização de 60 Hz e envelope de exibição de A-scan
• Peak Hold: Compare formas de onda de pico congeladas com A-Scans ao vivo para interpretar facilmente os resultados dos testes.
• Marca de pico: capture e marque o pico em tempo real
• Codificação de eco: exibe a área de exibição de eco de 1 a 9 em cores diferentes, usada para analisar a posição do defeito.
• Um Scan Freeze:O congelamento do display contém dados de forma de onda e distância de teste.
• B Recurso de exibição de digitalização. Exiba intuitivamente o formato do defeito da peça de trabalho e o resultado da detecção é mais intuitivo.

Relógio em tempo real

O relógio do instrumento continua funcionando monitorando o tempo.

Comunicação

Duas portas USB 2.0 de alta velocidade. Dois modos USB podem ser selecionados: U-DISK e U-BRIDGE. No modo U-DISK, arquivos de configuração de canal, arquivos de relatório de falhas, imagens de captura de tela e filmes gravados podem ser salvos no U-DISK. No modo U-BRIDGE, o instrumento troca dados com o software DataPro.

Bateria

Bateria de íon de lítio integrada de grande capacidade e alto desempenho.

O tempo de trabalho contínuo superior a 12 horas. Tempo de recarga típico de 4 a 6 horas.

Botão

Os ajustes operacionais são feitos de forma fácil e rápida usando o botão rotativo.

Atualização de software

O software pode ser facilmente atualizado através do U-DISK. A atualização não causará danos à máquina.

Especificações

• Faixa de medição: 0 a 15.000 mm, na velocidade do aço
• A frequência de repetição de pulso varia de 20 Hz a 2.000 Hz
• Velocidade do material: 1.000 a 20.000 m/s
• A frequência de repetição de pulso varia de 20 Hz a 2.000 Hz
• Faixa dinâmica: mais 40dB
• Linearidade do sistema: Horizontal: +/-0,2% FSW,
• Vertical: 0,25% FSH, precisão do amplificador +/-1 dB.
• Poder de resolução: mais de 40dB
• Folhas de sensibilidade: mais de 50dB (orifício profundo de fundo plano de 200mmФ2)
• Rejeitar (supressão): 0 a 80% da altura da tela inteira
• Ruído: menos de 10%
• Monitores de Gate: Dois gates independentes controláveis ​​em toda a faixa de varredura
• Ganho: máximo de 110 dB em resolução selecionável de 0,1, 1,0, 2,0, 6,0 dB.
• Largura de banda (passa banda do amplificador): 0,2 a 20 MHz
• Deslocamento de pulso: mais de 32dB
• Atraso de exibição: -20 a 3400 µs
• Atraso da sonda/compensação zero: 0 a 99,99 µs
• Modos de teste: eco de pulso, elemento duplo e transmissão direta
• Pulsador: Pulsador de Onda Ajustável
• Energia de pulso: 100V, 200V, 250V, 300V, 500V selecionável
• Retificação: Meia onda positiva, meia onda negativa, onda completa, RF
• Unidades: polegada ou milímetro
• Conexões do transdutor: BNC ou LEMO
• Requisitos de energia: rede elétrica CA 100-240 VCA, 50-60 Hz
• Temperatura de operação: -10°C a 50°C, Temperatura de armazenamento: -30°C a 50°C

•
