Detector ultrassônico de falhas de trilho leve, 10 canais, varredura a/b, wi-fi, gps, armazenamento em nuvem, carrinho de inspeção de defeitos de trilhos ferroviários
O detector de falhas ferroviárias HUATEC FD-GT-20 é a terceira geração de produtos totalmente digitais da Goworld comVisor colorido TFT e carrinho leve usado para ferroviassistema. De acordo com o padrão TB/T 2340-2012 UT Rail Tester emitido pelo Ministério daFerroviária (China), este equipamento é capaz de realizar o trabalho de detecção de trilhos de tipo 43 ~ 75kg/m. É aplicável a ferrovias, ferrovias de alta velocidade e metrô.
Especificações Técnicas
| Canal |
10 canais: 9 canais de inspeção e 1 canal de calibração. |
| Tipo de sonda |
Sondas de elemento duplo de ângulo diferente com frequências entre 2 - 2,5 MHz, incluindo 6 sondas de 70°, 2 sondas de 37° e 1 sonda de 0°. |
| Receptáculo |
BNC |
| Arranjo da sonda e área de detecção |
Detecção abrangente de danos em todas as partes principais do trilho, incluindo:
2 sondas de 70° examinam o lado esquerdo da cabeça do trilho
2 sondas de 70° examinam o meio da cabeça do trilho
2 sondas de 70° examinam o lado direito da cabeça do trilho
2 sondas de 37° examinam a cintura do trilho (rachaduras em parafusos e outras rachaduras oblíquas)
1 sonda de 0° examina a cabeça do trilho, a cintura do trilho, a parte inferior do trilho, a rachadura horizontal do orifício do parafuso
|
| Faixa de frequência |
1,5 MHz ~ 3,0 MHz |
| Ganho |
0~80dB |
| Rejeição |
Desligado, grande |
| Faixa Dinâmica |
Não menos que 16dB com rejeição mínima, 2~6dB com rejeição máxima |
| PRF |
400 Hz por canal |
| Modo de exibição |
A-scanB-scanA+B scan |
| Alcance de detecção |
Pode ser ajustado manual ou automaticamente de acordo com o tipo de trilho selecionado |
| Erro do atenuador |
O erro operacional por 12dB não excede ±1dB |
| Erro de linearidade vertical |
≤1% |
| Erro de linearidade horizontal |
≤15% |
| Banda amplificadora |
-3dB 1,5 MHz ~ 3,0 MHz |
| Alcance de bloqueio |
Não maior que 20 mm |
| O efeito do estado de supressão nos resultados da medição |
Quando a supressão do instrumento está em estados diferentes, a diferença de amplitude é de 10 dB±2 dB, a mudança ΔM da diferença entre os dois ecos não é superior a 2 dB. |
| O efeito da tensão operacional na altura do eco e na sensibilidade de detecção de falhas (alarme) do detector de falhas |
Dentro da faixa de tensão operacional nominal, a posição da porta e o nível de alarme do detector de falhas não devem sofrer alterações significativas, e a variação da amplitude do eco ΔNd e a alteração da sensibilidade de detecção (alarme) ΔSd não devem ser superiores a 1 dB. |
| Erro de amostragem digital |
A variação máxima e mínima da amplitude do sinal não deve ser superior a ±5% da altura da tela |
| Tempo de resposta do detector digital de falhas |
O tempo de resposta do detector digital de falhas não deve exceder 5ms. |
|
Amplitude de distância
característica
|
A sonda de onda transversal detecta furos transversais com a mesma abertura e diferentes caminhos sonoros; a sonda de 0° detecta o grande fundo plano com diferentes caminhos de som, e a diferença ΔW da altura da onda refletida deve atender aos seguintes requisitos:
Sonda 0°: ΔW ≤ 12dB na faixa da profundidade de 20mm até a faixa mais alta da curva característica de amplitude de faixa; ΔW ≤ 8dB na faixa do ponto mais alto da curva característica de amplitude de distância até a profundidade de 150mm:
Sonda de 37°: ΔW≤12dB na faixa da profundidade de 20mm até a faixa mais alta da curva característica de amplitude de faixa; ΔW≤8dB na faixa do ponto mais alto da curva característica de amplitude de distância até a profundidade de 150mm;
Sonda 70°: ΔW ≤ 12 dB na faixa de 10mm a 70mm correspondente à profundidade de detecção.
|
| SNR |
Sonda O°: Detecta a superfície inferior do bloco de teste, quando a altura da onda atinge 80%, a margem de sensibilidade estática é maior ou igual a 24 dB; a relação sinal-ruído não é inferior a 16 dB.
Sonda de 37°: detecta o orifício do parafuso e a fissura superior de 3mm com inclinação de 37° no bloco de teste, iguala as duas ondas, quando a altura da onda atinge 80%, a margem de sensibilidade estática é maior ou igual a 22dB; relação sinal-ruído não inferior a 8dB.
Sonda de 70°: No bloco de teste, a onda secundária é usada para detectar o furo inferior plano de φ4mm. Quando a altura da onda atinge 80%, a margem de sensibilidade estática é maior ou igual a 20dB; a relação sinal-ruído não é inferior a 10dB.
|
| Excedente de Sensibilidade |
Sonda de 0 °: detecta a superfície inferior de 110 mm do bloco de teste, quando a onda chega a 80%, a margem de sensibilidade não é inferior a 36dB
Sonda de 37° e sonda de 70°: Detecta Φ3×65 transversal através do furo no bloco de teste, a margem de sensibilidade não é inferior a 40dB quando a onda é tão alta quanto 80%
|
| Capacidade dinâmica de detecção de falhas (capacidade de detecção de defeitos) |
Com sondas específicas de trilho de 0°, 37°, 70°, todos os defeitos manuais no bloco de teste de comparação de trilhos, exceto a trinca descendente de 15°, podem ser encontrados e as indicações de alarme correspondentes são emitidas. |
| Modo de ajuste do portão de alarme |
A posição inicial, largura e nível do portão de alarme podem ser ajustados manualmente |
| Modo de alarme |
Alarme em tempo real (alarme de onda recebida e alarme de onda perdida)
Alarme de onda dupla com furo de parafuso
Atrasar um em cada dois alarmes
|
| Indicação de alarme |
O modo de alarme sonoro e luminoso, o volume e a frequência do alarme podem ser ajustados. |
| Medição de forma de onda |
Meça e exiba automaticamente o caminho sonoro da onda mais alta e a distância horizontal e vertical no portão. |
| Curva de ganho |
O usuário pode ajustar a curva de ganho (8 pontos) de acordo com as necessidades reais. |
| Registro de detecção de falhas |
Registro completo de dados (até 50 km), os dados podem ser exportados e reproduzidos |
| Método de entrada de operação |
Entrada na tela de toque |
| Mostrar |
Resolução1280×800 |
| Tela sensível ao toque |
Capacitivo, de alta resistência, resistente a riscos,
suporte para caligrafia
|
| Portas |
USB 2.0
LAN 100Mbps
WI-FI 802.11a/b/g/n
bluetooth BT 4.0
|
| Poder |
DC 12V (bateria de lítio) |
| Tempo de trabalho |
≥8h |
| Capacidade do tanque de água |
≥20L |
| Precisão de exibição de imagem tipo B |
Tanto ordenadas quanto abscissas medem 2mm |
| Precisão da roda de código |
2mm |
| Velocidade de detecção de falhas |
Máx. 5,0 km/h |
| Temperatura de trabalho |
-15℃~45℃ |
| Dimensão |
As dimensões gerais do veículo em condições de funcionamento são de cerca de 780 mm × 290 mm × 1.006 mm. |
| Peso |
O quadro pesa cerca de 24kg; o instrumento ultrassônico pesa cerca de 2,4 kg; a bateria do instrumento é de 830g; o terminal de operação (computador tablet de três provas) é 730g; o carrinho equipado com 5 grupos de sondas pesa cerca de 1,4kg. |
1. Introdução ao detector ultrassônico de falhas em trilho digital FD-GT-20
O detector de falhas ferroviárias FD-GT-20 é a terceira geração de produtos totalmente digitais do Grupo HUATEC com display colorido TFT e carrinho leve usado para sistema ferroviário. De acordo com o padrão TB/T 2340-2012 UT Rail Tester emitido pelo Ministério das Ferrovias (China), este equipamento é capaz de realizar o trabalho de detecção de trilhos variando de 43 a 75 kg/m em tipo. Ele detecta com eficiência várias falhas na cabeça, na web eflangede um trilho, aplicável a ferrovias, ferrovias de alta velocidade e metrô.
O instrumento adota o modo terminal de operação host + ultrassônico e se conecta via WIFI sem fio. Ao mesmo tempo que melhora a experiência de operação do cliente, a função Internet plus do instrumento pode ser expandida para realizar uma variedade de funções, como separação de detecção homem-máquina, dados on-line, armazenamento off-line em tempo real, posicionamento GPS, armazenamento em nuvem de dados, etc.
2. Recursos
(1) A estrutura do carrinho é compacta, durável e fácil de manter;
(2) Tanque de água de caixa de ferramentas integrado de grande capacidade;
(3) Suporte de sonda de levantamento integral, a sonda é fácil de remover e substituir;
(4) Tamanho pequeno e portátil, com painel de toque industrial de três provas;
(5) Excelentes indicadores de desempenho, alinhados com os padrões relevantes;
(6) Suporte para posicionamento GPS, armazenamento em nuvem de dados, reconhecimento automático de fala e outras funções;
(7) Uma aplicação funcional que atende às necessidades de detecção de falhas.

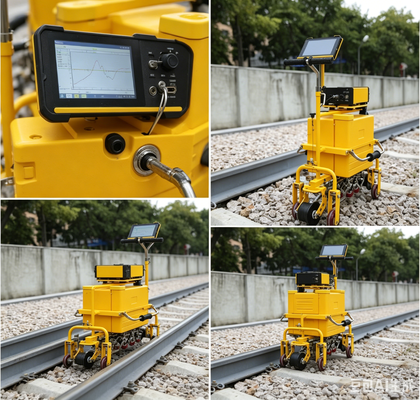

3. Estrutura de aparência do carrinho
4. Estrutura de aparência do instrumento
O instrumento é pequeno e portátil, as dimensões gerais: 94X222X225mm, o peso líquido é de cerca de 1,8kg
5.Tanque de água com caixa de ferramentas integrada de grande capacidade
O tanque de água de plástico, cheio de água, tem 20L.
6. Porta-sonda integrado
Todas as sondas são fechadas na parte inferior do carro, que podem ser levantadas ou removidas de uma única forma, e a sonda pode ser removida e recolocada de forma mais conveniente.
7. Tablet industrial de três provas
Tablet industrial com tela de toque de três provas, à prova de poeira, à prova d'água e à prova de choque.
8. Software aplicativo de detecção de falhas específico do instrumento
Para as características operacionais do painel de toque, um software aplicativo especialmente projetado facilita a seleção de funções e o ajuste de parâmetros.
9.Software de reprodução de dados de detecção de falhas de computador
A velocidade de reprodução de dados é ajustável, suportando reprodução inteligente, triagem de eventos, estatísticas, pesquisa de dados, impressão, exportação e outras funções.
Apêndice 1. Recursos e Recursos
- A aparência do host é compacta, resistente e leve, e omontagem e desmontagem são simples. Boa adaptabilidade ambiental, temperatura ambiente de trabalho -15 °C ~ 45 °C, tempo de trabalho contínuo não inferior a 8 horas, antivibração e anti-interferência, grau de proteção IP65.
- O host possui vários canais de detecção de falhas (várias sondas podem ser conectadas em diferentes ângulos) e o ciclo sequencial de compartilhamento de tempo funciona.
- As sondas de 0, 37 e 70 graus são projetadas para detectar completamente as partes principais do trilho.
- A estrutura do host está no formato “servidor + cliente”. "Servidor", o host (sem entrada e display), é um módulo de ultrassom de 1 canal N; "cliente" é o terminal de operação (entrada e exibição), host e cliente (terminal de operação) através da conexão LAN de rede com fio (ou WIFI sem fio) para comunicação de rede.
- Circuito de transmissão do modo de excitação de pulso de onda quadrada negativa
- O filtro analógico aumenta a relação sinal-ruído do host.
- O ganho do canal é uma combinação de “ganho básico” + “ganho de compensação”.
- A faixa de detecção, a velocidade do som do material e a mudança de pulso são definidas automaticamente de acordo com o tipo de trilho selecionado.
- As funções dos parâmetros básicos ultrassônicos convencionais são ajustáveis manualmente (faixa de detecção, velocidade do som do material, ponto zero da sonda, borda de ataque, ângulo, posição inicial da porta, largura e nível, etc.).
- Com função de rejeição.
- A frequência de repetição do canal é fixada em 400 Hz por canal.
- Com função de prova de canal.
- Possui funções de exibição A, B e A+B.
- Com função de alarme sonoro e luminoso.
- Com função de prompt de voz.
- O processo de implementação do carro possui uma função de aviso de excesso de velocidade.
- Tem a função de medir automaticamente o caminho do som, distância horizontal e vertical da onda mais alta na porta de alarme.
- Possui função de marcação (lesão, número da faixa, avanço do carro, recuo, etc.).
- Função de curva de compensação integrada, a curva pode ser editada (nova, modificada, excluída).
- O volume e a frequência do alarme podem ser ajustados para cada canal.
- Com função de falha de acoplamento da sonda de detecção.
- Porta do canal, forma de onda, indicação de alarme, indicação de direção da sonda, indicação do ângulo da sonda, função de personalização de cores do canal de exibição B.
- Com a função de personalização da cor de fundo da interface de exibição.
- O usuário pode personalizar o parâmetro de trabalho adicional.
- Função de registro completo de detecção de falhas
- Funções de gerenciamento de dados de detecção de falhas (salvar, excluir, recuperar, reproduzir, exportar).
- O software do host e do terminal de operação pode ser atualizado através de uma unidade flash USB externa.
- Com a função de entrada de operação da tela sensível ao toque, um teclado Bluetooth externo pode ser conectado.
- Com função de informações de localização GPS.
- Com exibição de velocidade instantânea.
- Com função de prova de quilometragem.
- Tem uma função de perfuração.
- Função de congelamento de forma de onda.
- Comunicação de rede (Conectado ao terminal operacional)
- Reproduza dados no seu computador
- Com função de demonstração de operação de software de instrumento, pode ser usado para treinamento de usuário de instrumento
