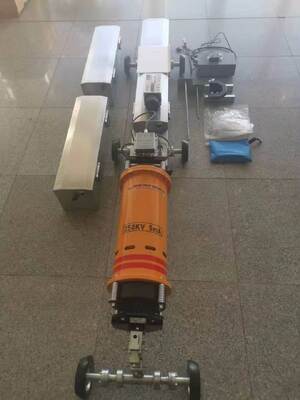

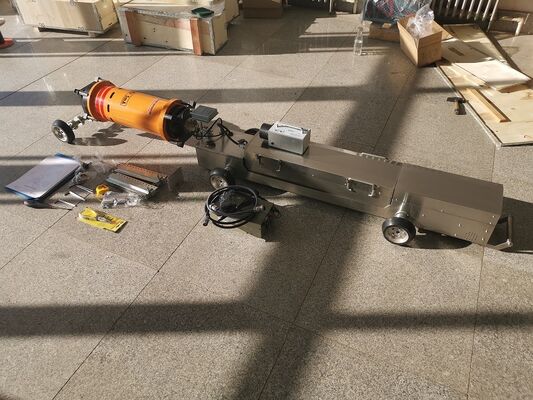

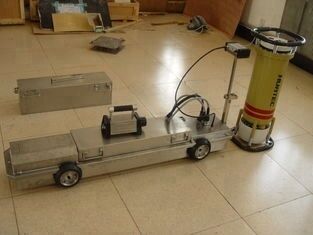

HUATEC Rayo-X Pipeline Crawler Fácil de operar Detectar a linha de solda de longo pipeline
Os rastreadores de tubulação de raios-X incluem a parte especial que pode detectar a linha de soldagem de tubulação longa.alta sensibilidade de imagemOs rastreadores de tubulação de raios-X possuem motor diferencial e absorvedores de vibrações.O chassi dos rastreadores de tubulação de raios-X pode ser movido na tubulação de forma constante sem fora do centro correndo e virandoOs rastreadores de tubulação de raios-X podem ser movidos na tubulação com grande eficiência porque é controlada por PLC com proteção contra bloqueio e sob tensão.O rastreador de tubulação de raios-X é fácil de ser separado em várias partes e, em seguida, para ser montadoVocê pode alterar o parâmetro de exposição e fazer o rastreador de tubulação de raios-X se mover, parar e ter uma exposição com a fonte de controle externo.Os canalizadores de raios-X são fáceis de operar.
Principal desempenho
Crawler pode operar a exposição quando ir para a frente, e nenhuma exposição durante reversa
Durante a execução em tubulação, pode regular automaticamente a sua velocidade de acordo com a inclinação do tubo (ascendente ou descendente)
Durante os processos de funcionamento e exposição, estão disponíveis funções de detecção de falhas (para água, obstrução, falha da fonte de alimentação, sobrecorrência, sobrevoltagem, sobreaquecimento de componentes, subcorrência, etc.).). Se qualquer falha é detectada, o rastreador irá imediatamente reverter para perceber proteção em tempo integral.
Ajuste remoto do tempo: para ajustar o tempo de exposição fora da tubulação (instrução de funcionamento especificada no menu do equipamento)
O PLC e um ecrã táctil são instalados no interior do rastreador para exibir o estado de funcionamento em tempo real,e com função de auto-verificação para informar o operador da falha e solução que pode garantir o progresso da detecção sem problemas
A potência de saída constante assegura a qualidade uniforme do filme
Os sensores são fixados para detectar água, obstrução, falha da fonte de alimentação (excesso de corrente, sobrevoltagem), sub-corrente, sub-voltagem e sobre temperatura.O PLC instrui automaticamente o rastreador a recuar para proteção.
A tensão de exposição é ajustável continuamente
Especificação do rastreador de tubulação de raios-X
|
Modelo
Especificações
|
HXPC-100A1
|
HXPC-100A2
|
HXPC-100B
|
HXPC-100C
|
HXPC-100D
|
HXPC-100E
|
|
Faixa de detecção do diâmetro do tubo
|
Φ610 ¢Φ1219 mm
|
Φ610 mm Φ1422 mm
|
Φ410 ¢Φ1016 mm
|
Φ273 ¢Φ710 mm
|
Φ219 ¢Φ510mm
|
Φ159- Não.Φ168mm
|
|
Peso total
|
140 kg
|
155 kg
|
125 kg
|
100 kg
|
70 kg
|
40 kg
|
|
Comprimento do rastreador
|
2200 mm
|
2200 mm
|
2000 mm
|
2000 mm
|
1770 mm
|
1770 mm
|
|
Velocidade de arrasto
|
16-18M/min
|
16-18M/min
|
16-18M/min
|
16-18M/min
|
16-18M/min
|
16-18M/min
|
|
Distância de rastejamento
|
8 km de ida e volta
|
8 km de ida e volta
|
8 km de ida e volta
|
8 km de ida e volta
|
8 km de ida e volta
|
8 km de ida e volta
|
|
Erro de localização
|
± 5 mm
|
± 5 mm
|
± 5 mm
|
± 5 mm
|
± 5 mm
|
± 5 mm
|
|
Tensão de saída máxima
|
300Kv
|
350Kv
|
250 kV
|
200Kv
|
150Kv
|
120 kV
|
|
Corrente de saída máxima
|
3 mA
|
3 mA
|
3 mA
|
3 mA
|
3 mA
|
3 mA
|
|
Capacidade de escalada
|
45°
|
45°
|
45°
|
45°
|
45°
|
27°
|
|
Ponto de foco mm
|
1.0x3.0
|
1.0x2.3
|
1.0x2.0
|
1.0x2.0
|
1.0x2.0
|
0.8x3.5
|
|
Ângulo de radiação
|
360°*35°
|
360°*35°
|
360°*30
|
360°*38
|
360°*38
|
360°*38°
|
|
Potência de saída
|
1.0KW
|
1.5KW
|
0.75KW
|
0.6KW
|
0.5KW
|
0.5KW
|
|
Energia da bateria
|
22Ah/120V
|
22Ah/120V
|
17Ah/120V
|
12Ah/120V
|
10Ah/96V
|
7h/96V
|
|
Potência do motor
|
300 W
|
300 W
|
300 W
|
200 W
|
150 W
|
100 W
|
|
Tempo de exposição
|
1s~1hcontinua ajustável
|
1s~1hcontinua ajustável
|
1s~1hcontinua ajustável
|
1s~1hcontinua ajustável
|
1s~1continua ajustável
|
1s~1continua ajustável
|
|
Tensão de exposição
|
5 selecção
|
5 selecção
|
5 selecção
|
5 selecção
|
5 selecção
|
5 selecção
|
|
Temperatura de funcionamento
|
-40° ~ 70°
|
-40° ~ 70°
|
-30° ~ 70°
|
-30° ~ 70°
|
-30° ~ 70°
|
-30° ~ 70°
|
|
Max. Espessura de penetração
|
35 mm
|
42 mm
|
30 mm
|
24 mm
|
16 mm
|
12 mm
|
O rastreador inclui partes abaixo como acessórios padrão:
Veículo principal
Acúmulo de ácido de chumbo: 1
Máquina de raios-X:
Manual de instruções
Certificado de calibração
