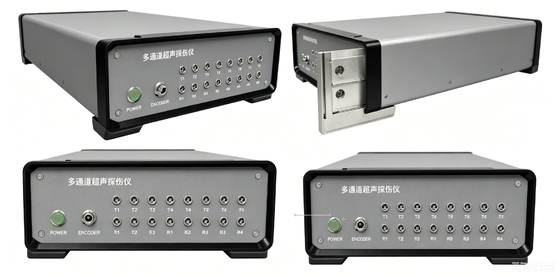

Modulo Ultrassônico Industrial de Alta Precisão da Série HFD-UT Produção de Dados AD Raw Equipamento de Desenvolvimento Secundário de Ensaios Ultrassônicos Multifuncionais
A série HFD-UT2C/UT4C/UT8C/1616C/UT40C é a nossa nova plataforma de aquisição de dados ultrassônicos multicanal e desenvolvimento secundário.Recepção de sinal de eco, amplificação, aquisição e processamento de AD.Além disso, fornece os desenvolvimentos secundários para o usuário desenvolver novos softwares - O processamento dos dados registados pelo HFD-UT2C ~ UT40C permite aos usuários personalizar funções e interfaces, e, em seguida, integrá-los no sistema para formar uma variedade de sistemas de aplicação de ultrassom.

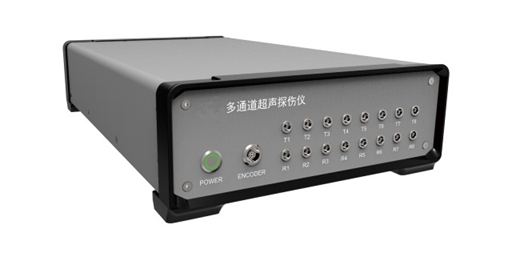

HFD-UT8C significa que o instrumento tem 8 canais UT e que os canais são bloqueáveis.
*Nota: Se forem necessários mais canais, considere o HFD-UT40C, que suporta 40 canais UT.
Especificações:
|
Emitente
|
|
PRF
|
25- Não.10 kHz
|
|
Voltagem
|
Onda quadrada negativa, -25- Não.- 300 V, 25 V a passo
|
|
Largura do pulso
|
30- Não.1000 ns,5nS Descalço
|
|
Trigger
|
Encoder interno/externo
|
|
Receptor
|
|
Erro de linearidade horizontal
|
≤ 0,4%
|
|
Erro de linearidade vertical
|
≤ 3%
|
|
Excesso de sensibilidade
|
≥ 56 dB quando se utiliza uma sonda 2.5P20 para detectar um bloco de 200 mm com um buraco plano no fundo de Φ2.
|
|
Diminuição
|
400, 80
|
|
Taxa de amostragem
|
100M
|
|
Frequência de trabalho
|
0.5- Não.15 MHz
|
|
Ganho
|
0.0- Não.110.0 dB
|
|
Filtro
|
Banda larga e banda estreita
|
|
Rectificação
|
Positivo, Negativo, Full-play, RF, Espectro
|
|
Transmissão transversal entre canais
|
> 60 dB
|
|
Signais de entrada máximos
|
14VPP
|
|
Cobertura
|
0.0- Não.10000 mm (aço onda longitudinal), ajustável em continuidade, passo min 0.1mm
|
|
Retardo de exibição
|
0- Não.9990,9 μs
|
|
Mudança de exibição
|
- Sete.5- Não.3000 μs
|
|
Processamento de sinal
|
|
Portão
|
A,B
|
|
Portão de ponto de partida
|
Área de aplicação completa
|
|
Largura da porta
|
Ponto de partida até ao alcance máximo
|
|
Altura do portão
|
5- Não.95%
|
|
Modo de ensaio
|
Fronteira, Pico
|
|
Exibição de dados
|
Leitura no Portão: Faixa e Caminho de Som
|
|
Resolução de medição
|
0.1 mm
|
|
Sistema/outro
|
|
Consumo de energia
|
15W,varia de acordo com a configuração
|
|
Transmissão de dados
|
1000M Ethernet
|
|
Ângulo
|
L-Scan -75°- Não.+75°, passo 0.1, 1, 10 ajustável; S-Scan -75°- Não.+75°, otimização automática de passos
|
|
Tamanho
|
188×238×403; 100×200×300
|
|
Porto
|
Q5
|
|
Porta de codificação
|
2 Codificador incremental
|
|
Porta USB
|
2
|
|
Portão de entrada/saída
|
Tipo redondo
|
|
Portão líquido
|
100M/1000M Ethernet
|
|
Porta de depuração
|
Comunicação da Comissão
|
Princípio estrutural:
O HFD-UT8C é um módulo independente, ligado ao hospedeiro de monitorização através do cabo de rede.O software em execução no host de monitoramento envia instruções para o HFD-UT8C através da interface de rede, e recebe os dados devolvidos pelo HFD-UT8C, conforme mostrado na figura abaixo.
Características:
Desenvolvimentos secundários
Eu... Fornecer um conjunto completo de programas de exemplo de cliente DEMO código fonte.Os utilizadores podem consultar o código DEMO para desenvolvimento secundário ou adicionar funções diretamente ao código DEMO para desenvolvimento.
Eu... O acesso de programação secundária, concebido cuidadosamente, permite uma programação intuitiva e simples, suportando depuração manual.O utilizador pode enviar os instrumentos para o HFD-UT2C~UT40C manualmente para testar o efeito da modificação dos parâmetros
Excelentes características físicas
Eu... Circuito de excitação ultrasônica integrado interno, forma de onda quadrada negativa, tensão ajustável de - 25V a - 300V, largura de pulso ajustável de 30ns a 1000ns,correspondência máxima com diferentes tipos de elementos de transmissão.
Eu... Integrado internamente com a maioria das funções de processamento e detecção de sinal exigidas pelo instrumento de detecção de falhas por ultra-som, tais como compressão de ondas A, detecção de portões, medição do caminho sonoro,etc.., pode rapidamente configurar um sistema de detecção de falhas ultra-sônicas padrão.
Eu... Oferece dados brutos para processamento do usuário enviando dados brutos de aquisição de AD para clientes
