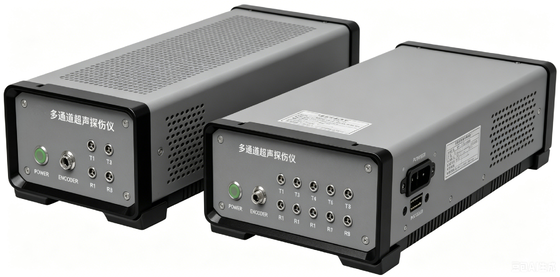

Equipamento de desenvolvimento secundário de comunicação de rede do módulo central do detector de falhas ultrassônico multicanal da série HFD-UT
A série HFD-UT2C/UT4C/UT8C/1616C/UT40C é nossa nova plataforma de aquisição de dados ultrassônica multicanal e desenvolvimento secundário. Ele integra transmissão ultrassônica de alta tensão, recepção de sinal de eco, amplificação, aquisição de AD e funções de processamento. Além disso, fornece desenvolvimentos secundários para o usuário desenvolver novo software - O processamento dos dados registrados pelo HFD-UT2C ~ UT40C permite aos usuários personalizar funções e interfaces e, em seguida, integrá-las ao sistema para formar uma variedade de sistemas de aplicação ultrassônica.

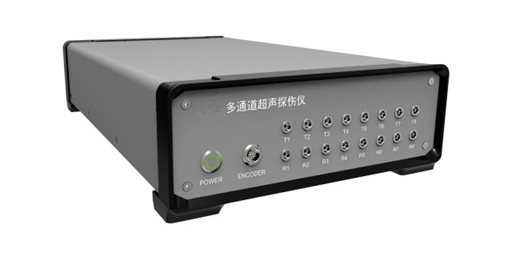

HFD-UT8C significa que o instrumento possui 8 canais UT e os canais são bloqueáveis.
*Nota: Se forem necessários mais canais, leve em consideração o HFD-UT40C, que suporta 40 canais UT.
Especificações:
|
Emissor
|
|
PRF
|
25～10KHz
|
|
Tensão
|
Onda quadrada negativa, -25～-300 V, 25 V passo
|
|
Largura de pulso
|
30～1000ns,5ns pisando
|
|
Acionar
|
Interno/externo/codificador
|
|
Receptor
|
|
Erro de linearidade horizontal
|
≤0,4%
|
|
Erro de linearidade vertical
|
≤3%
|
|
Sensibilidade Excedente
|
≥56dB ao usar a sonda 2,5P20 para detectar bloco de 200 mm com furo inferior plano de Φ2.
|
|
Amortecimento
|
400, 80
|
|
Taxa de amostragem
|
100 milhões
|
|
Frequência de trabalho
|
0,5～15 MHz
|
|
Ganho
|
0,0～110,0dB
|
|
Filtro
|
Banda larga e banda estreita
|
|
Retificação
|
Positivo, Negativo, Full-play, RF, Espectro
|
|
Crosstalk entre canais
|
>60dB
|
|
Sinal de entrada máximo
|
14VPP
|
|
Cobertura
|
0,0～10.000 mm (onda longitudinal de aço), ajustável em continuidade, passo mínimo de 0,1 mm
|
|
Atraso de exibição
|
0～999,9 μs
|
|
Mudança de exibição
|
-7,5～3000 μs
|
|
Processamento de Sinal
|
|
Portão
|
UM,B
|
|
Portão do ponto de partida
|
Escopo completo
|
|
Largura do portão
|
Ponto de partida para gama completa
|
|
Altura do portão
|
5～95%
|
|
Modo de teste
|
Fronteira, Pico
|
|
Exibição de dados
|
Leitura no Gate: Alcance e Caminho do Som
|
|
Medindo a resolução
|
0,1mm
|
|
Sistema/outro
|
|
Consumo de energia
|
15W,varia de acordo com a configuração
|
|
Transmissão de dados
|
Ethernet 1000M
|
|
Ângulo
|
L-Scan -75°～+75°, passo 0,1, 1, 10 ajustável; S-Scan -75°～+75°, otimização automática passo a passo
|
|
Tamanho
|
188×238×403; 100×200×300
|
|
Porta
|
Q5
|
|
Porta do codificador
|
2 Codificador incremental
|
|
Porta USB
|
2
|
|
Porta de E/S
|
Tipo redondo
|
|
Porta líquida
|
Ethernet 100M/1000M
|
|
Porta de depuração
|
COM1
|
Princípio estrutural:
O HFD-UT8C é um módulo independente, que é conectado ao host de monitoramento através do cabo de rede. O software executado no host de monitoramento envia instruções para o HFD-UT8C através da interface de rede e recebe os dados retornados do HFD-UT8C, conforme mostrado na figura abaixo.
Características:
Desenvolvimentos Secundários
eu Forneça um conjunto completo de código-fonte DEMO de programas de amostra cliente. O código DEMO já possui funções ultrassônicas multicanais básicas. Os usuários podem consultar o código DEMO para desenvolvimento secundário ou adicionar funções diretamente ao código DEMO para desenvolvimento.
eu O acesso de programação secundária cuidadosamente projetado permite uma programação intuitiva e simples, suportando depuração manual. Antes da programação, o usuário pode enviar instrumentos para o HFD-UT2C~UT40C manualmente para testar o efeito da modificação dos parâmetros
Excelentes características físicas
eu Circuito interno de excitação ultrassônica integrado, forma de onda quadrada negativa, tensão ajustável de -25V a -300V, largura de pulso ajustável de 30ns a 1000ns, correspondência máxima com diferentes tipos de elementos de transmissão.
eu Interno integrado com a maioria das funções de processamento e detecção de sinal exigidas pelo instrumento de detecção de falhas ultrassônicas, como compressão de onda A, detecção de porta, medição de caminho de som, etc., você pode configurar rapidamente um sistema de detecção de falhas ultrassônica padrão.
eu Oferece dados brutos para processamento do usuário, enviando dados brutos de aquisição de AD aos clientes
