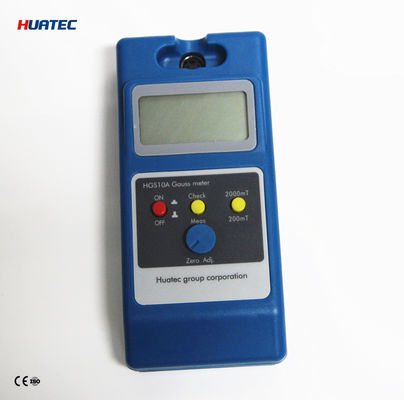

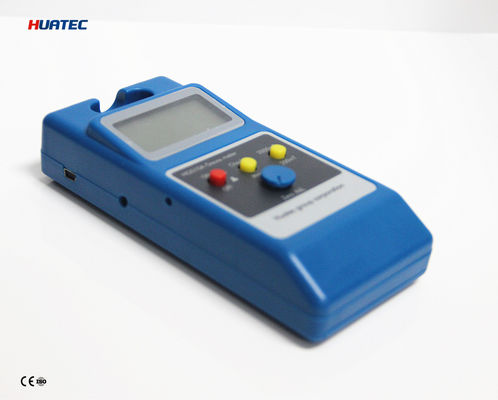

Medidor tesla digital HGS-10A, efeito hall, campo magnético dc, medidor gauss, testador de ímã permanente
Resumo
HGS-10A pontuação digital portátil de Tesla, que pode ser usado para medir a intensidade de indução magnética de vários campos magnéticos, como campo magnético CC, campo magnético CA, campo magnético de radiação, campo magnético de remanência, campo magnético terrestre, etc. O instrumento pode ser transportado (150 mm × 70 mm × 30 mm), com ampla gama, operação conveniente, display LCD nítido e a tecla de toque mais avançada da China, aumentando muito sua vida útil e conforto. A fonte de alimentação é composta por seis baterias secas nº 5, que podem funcionar por mais de 100 horas continuamente, podendo também ser utilizadas no caso de fonte de alimentação elétrica, pequena e portátil. Garantia de qualidade perfeita e serviço pós-venda de alta qualidade são a escolha ideal para o trabalho.
Como um dos instrumentos de medição mais utilizados no campo da medição magnética, o medidor tesla é um instrumento especial para medir a intensidade da indução magnética de ímãs.
O medidor digital portátil de tesla HGS-10A pode ser usado para medir a intensidade de indução magnética de vários tipos de campos magnéticos, como campo magnético dc, alto-falante, separador magnético, campo magnético de trabalho de removedor de ferro de ímã permanente, campo magnético de vazamento, desmagnetização e campo magnético residual após o processamento de peças. O instrumento pode ser transportado, com amplo alcance, fácil operação e display LCD nítido.
Campo de trabalho:
1. Distribuição do campo magnético superficial de materiais de ímã permanente (ou seja, geralmente chamamos de magnetismo de medidor);
2. Campo magnético de lacuna na estrutura do circuito magnético;
3. Campo magnético gerado por campo magnético gerado por ímã permanente ou corrente contínua atuando em equipamentos que absorvem materiais ferromagnéticos;
Principais indicadores técnicos
| Faixa |
0~200mT militesla ~2000mT militesla |
| Erro básico |
±2% ±3 palavras (abaixo de 1000mT militesla)
±5% ±3 palavras (1000mT ou superior)
|
| Discriminação |
0,1mt militesla, 1mT militesla
|
| Modo de exibição |
Visor LCD de 3 1/2. Exibição positiva e negativa durante a medição. Positivo representa o pólo N e negativo representa o pólo S |
| Unidade de exibição |
mT militesla |
| Campo magnético medido |
campo magnético dc (campo magnético estático) |
| Temperatura ambiente |
5℃~40℃
|
| Umidade relativa |
20%~80% (sem condensação)
|
| Fonte de energia |
seis baterias no.5, fonte de alimentação do regulador de tensão externo
|
| Tamanho externo |
150mm×70mm×30mm,
Peso: 450g
|
Princípio de funcionamento:
Esta série de instrumentos é baseada no princípio do efeito Hall feito do sensor, ou seja, sensor Hall. Existem dois tipos de sensores, transversais e axiais, que podem ser selecionados ou combinados pelos usuários de acordo com suas necessidades. O circuito adota amplificador de baixo desvio, fonte de alimentação de alta estabilidade e display LCD 31/2.
(I) Princípio do efeito Hall
Colocar um wafer de metal ou semicondutor em um campo magnético cria uma força eletromotriz (fem) na direção perpendicular à corrente e ao campo magnético, um fenômeno físico conhecido como efeito Hall. O princípio do efeito Hall é a essência do material do transportador sólido no campo magnético adicional (B) perpendicular ao material sólido no movimento, devido ao efeito da força de Lorentz (FB) e deslocamento na trajetória, e o material em ambos os lados de (3.4) para produzir acúmulo de carga elétrica na direção vertical da direção da corrente do campo elétrico e campo magnético, e finalmente fazer o transportador pela força de Lorentz e equilíbrio de repulsão elétrica (FB = Fe) e nos dois lados estabeleceram uma diferença de potencial elétrico estável é a tensão hall (VH). A equação básica é:
O Vh = KhIhB
Entre eles:
Ih: corrente de trabalho
B: densidade de fluxo
Kh: sensibilidade do elemento
Vh: eletricidade do salão
(Ⅱ)Método de uso do sensor
Veja os sensores laterais, por exemplo
A direção da linha de força magnética do campo magnético medido é perpendicular ao elemento Hall na frente do sensor (conforme mostrado na figura à direita).
2. O diagrama e a descrição do campo magnético medido pelo sensor portátil são mostrados na figura à direita. Use a posição de 2,3 MM na extremidade do elemento hall na extremidade frontal do sensor (o lado oposto da escala, e a sonda de cobre é o lado oposto marcado por um pequeno círculo) para tocar suavemente a superfície do ímã medido ou a posição do campo magnético espacial medido.
3. O método inadequado do sensor portátil força a parte superior do sensor contra a superfície do objeto medido (conforme mostrado na imagem à direita), o que pode facilmente danificar o sensor.
Lista de embalagem
1. Medidor Tesla Digital HGS-10A
2. Fonte de alimentação externa
3. Sensor Hall
4. Baterias Secas No.5 6pcs
5. Uma instrução de uso
6. Um Certificado de Qualificação do Produto
