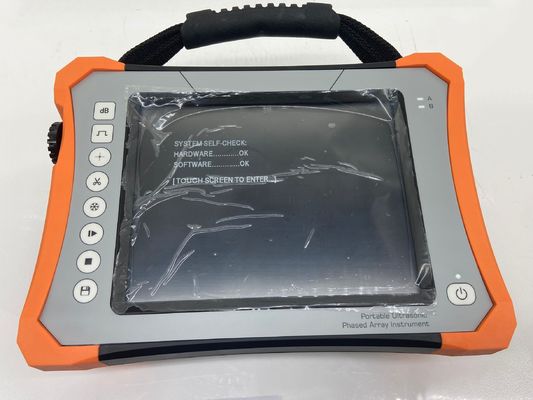

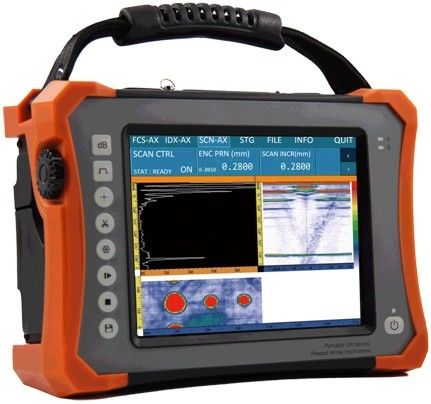

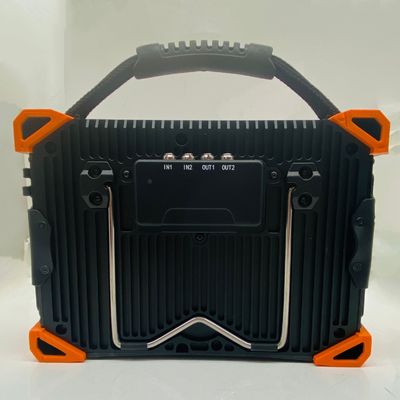

Detetor de falhas por ultra-som portátil HPA-500

Detetor de falhas por ultra-som portátil HPA-500
Detetor de falhas por ultra-som portátil HPA-500 Detetor de falhas por ultra-som portátil HPA-500 Detetor de falhas por ultra-som portátil HPA-500

Imagem Grande :  Detetor de falhas por ultra-som portátil HPA-500

Detalhes do produto:
Lugar de origem: China
Marca: HUATEC
Número do modelo: HPA-500
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1PCS
Contato

Detetor de falhas por ultra-som portátil HPA-500

descrição
Mostrar: Ecrã a cores TFT 800X600 de 11 polegadas Portos do transdutor: Porta transdutor PA de 160 pinos; Porta para transdutor convencional Lemo-00, para TR ou T&R
Memória: Inbuilt: 16G RAM + 4GB FLASH ; cartão SD (máximo até 32G); Externo: unidade USB Fonte de energia: AC:100 ∼240V,50 ∼60Hz;DC:12V
Destacar:

portátil posto em fase - detector da falha da disposição

,

detector de falhas ultra-sônico com garantia

,

Equipamento de ensaio não destrutivo HPA-500

Detetor de falhas por ultra-som portátil HPA-500
Introdução

O HPA-500 é um detector de falhas ultra-sônico portátil de 64 CH desenvolvido originalmente pela HUATEC.As novas sondas de matriz de fases e métodos de inspecção são as vantagens, este modelo garante um desempenho e um suporte superiores, o que o torna um dos melhores do seu tipo para uma elevada relação C/P.

Especificações
Configuração do canal
Modo PA UT DTD
Canal 16:64 2 2
Especificações físicas
Exibição Exibição a cores TFT de 11 polegadas 800X600
Portas do transdutor Portão de transdutor PA de 160 pines; Portão de transdutor convencional Lemo-00, para T-R ou T&R
Portos de entrada/saída USB2.0Porto: 2 (quantidade)
HDMI; codificador
LAN ((Gigabit-NIC);
WIFI
E/S (colocação em serviço)
Codificador 2D
Memória Construído:16 GB de RAM + 4 GB de cartão flash;SD (até 32 GB no máximo);
Externas:Disco USB
Peso 3.5 kg (com 1 bateria)
Dimensão 284 mm*202 mm*95 mm
Fornecimento de energia AC:100 ∼240V,50 ∼60Hz; DC:12V
Carregamento (bateria) dentro ou individualmente
Duração da bateria 6 horas
Força de trabalho 24W
Língua Inglês
Condições de temperatura Ambiente: -20°C ∼50°C
Armazenamento: -20°C ∼60°C
P.I. Proteção IP54
Especificação de desempenho
Modo PA UT DTD
PRF 50 Hz ∼ 10 kHz 50 Hz ⋅ 5 kHz 50 Hz ⋅ 5 kHz
Voltagem Bipolar, ± 45 ± 100 V, com 5 V por passo Ondas quadradas negativas, -75V-250V, com 25V por passo Ondas quadradas negativas, -75V-250V, com 25V por passo
Largura do pulso 20 ns ≈ 800 ns, com 5 ns por passo 20 ‰ 800 ns, com 5 ns por passo 20 ‰ 800 ns, com 5 ns por passo
Diminuição 50Ω 80Ω / 400Ω 80Ω / 400Ω
Taxa de amostragem 125 MHz 200 MHz 200 MHz
Precisão de atraso 2.5ns N/A N/A
Rx Atraso 0° 40° N/A N/A
Largura de banda 0.5MHz19MHz 0.5MHz15MHz 0.5MHz15MHz
Ganho 0.080dB 0.0110.0dB 0.0110.0dB
Filtro 00,5-9,6 MHz,20,5-12,9 MHz,3.8-19MHz Opcional banda larga, banda estreita banda larga, banda estreita
Rectificação FW FW RF
Rejeitar 0~80% 0~80% 0~80%
Modo de varredura A/L/S/C A A/D
Trigger Codificador N/A Codificador
Linha de varredura Max. 128 N/A N/A
Esquivado L-scan:-89°+89°
S-scan:-89°+89°		 N/A N/A
Smart-Cal Velocidade/Delay/ACG/TCG/Encoder DAC/DGS Retardo/valor X/PCS/onda/codificador
Distância 00,01 mm, min 1 mm 0.0·2000 mm 0.0·2000 mm
Display Delay (máximo) 1000 mm 2000 mm 2000 mm
Deslocamento de pulso (máximo) N/A 2000 mm 2000 mm
Unidade mm mm mm
Portão A/B A/B A/B
Portão de início Disponível na gama Disponível na gama Disponível na gama
Largura da porta Disponível na gama Disponível na gama Disponível na gama
Limite de entrada 0-100% 5-95% 0-100%
Sinalização de alarme Buzzer / LED Buzzer / LED Buzzer / LED
Espetáculo Crista / Flanco Crista / Flanco Crista / Flanco
Leitura Amp/Caminho/Horizontal/Profundidade Amp/Caminho/Horizontal/Profundidade Amp/Caminho/Horizontal/Profundidade
Resolução 0.5 mm 0.1 mm 0.1 mm
Aplicação
  • Secção soldada comum ou especial de estruturas de aço, caldeiras, recipientes sob pressão, tubulações, infraestruturas de energia nuclear, embarcações, tanques de óleo, tubos de etileno, etc.
  • Ferrovias, conjuntos de rodas e eixos de locomotivas.
  • Alumínio ligado FSW butts e ligação de compósitos utilizados na indústria aeroespacial.
  • As lâminas e parafusos utilizados na indústria de energia.
  • Casos em que não há espaço suficiente para se movimentar durante a inspecção; Casos em que é preferível a UT convencional.
Detalhes da embalagem
  • HPA-500 1pc
  • Proba PAUT 1pc
  • Cuia de sonda PAUT 2pcs
  • UT Normal Probe 2.5P20 1pc
  • Proba de ângulo UT 2.5P13*13 60°1pc
  • Cable de sonda UT LEMO 00-BNC 2pcs
  • Bateria de iões de lítio 1pc
  • Carregador 1pc
  • Conversor de potência 1pc
  • Cable HDMI 1pc
  • Cabos cruzados 1pc
  • Chave Allen (S2.5) 1pc
  • Maleta de instrumentos 1pc
  • Disco USB (8G) 1pc
  • Manual de utilização 1pc
  • Certificado 1pc
Acessórios opcionais
  • Proba TOFD 5MHz 6mm/7,5MHz 3mm/
  • TOFD Wedge 60°w/anticorrente, 70°w/anticorrente
  • TOFD Cuia R100 superfície curva R100/0°
  • LEMO 00-LEMO 00
  • Escaneador TOFD não paralelo
  • Scanner para matriz em fase
  • Extensão do cabo do codificador
  • Outra chave Allen para TOFD
  • Outras sondas/quedas para matrizes em fase e TOFD
  • Bloco de calibração
Função principal
  • Sistema de gestão de ficheiros e entradas para uma ligação flexível entre configuração (Lei e modelo focal), calibração e inspecção
  • Configuração modular: L-Scan, S-Scan, L-C-Scan, S-C-Scan, Butt-Weld, CrankShaft, Pipeline, TOFD, UT ((Convencional),
  • Modelo de simulação 3D
  • Análise de imagem
  • Estrutura natural da dissipação de calor
  • Focagem dinâmica de profundidade (DDF)
  • Filtragem suave
  • Ecrã de Toque
  • Calibração do ACG
  • Calibração do TCG
