HPA-620 Detector de falhas ultra-sônicas em matriz de fases 32:128PR PA UT TOFD Equipamento NDT de teste combinado

HPA-620 Detector de falhas ultra-sônicas em matriz de fases 32:128PR PA UT TOFD Equipamento NDT de teste combinado
HPA-620 Detector de falhas ultra-sônicas em matriz de fases 32:128PR PA UT TOFD Equipamento NDT de teste combinado HPA-620 Detector de falhas ultra-sônicas em matriz de fases 32:128PR PA UT TOFD Equipamento NDT de teste combinado

Imagem Grande :  HPA-620 Detector de falhas ultra-sônicas em matriz de fases 32:128PR PA UT TOFD Equipamento NDT de teste combinado

Detalhes do produto:
Lugar de origem: China
Marca: HUATEC
Certificação: CE
Número do modelo: HPA-620
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: USD42090/set - USD47580/set
Detalhes da embalagem: Empacotamento exterior da caixa
Tempo de entrega: 20-30 dias de trabalho após o recibo de seu pagamento
Termos de pagamento: T/T, Western Union, PayPal, L/C.
Contato

HPA-620 Detector de falhas ultra-sônicas em matriz de fases 32:128PR PA UT TOFD Equipamento NDT de teste combinado

descrição
Mostrar: tela táctil 10.4-inch Armazenar: Interno: 64 GB; Externo: Disco flash USB
AC: 100 V~240 V 50 Hz/60 Hz Classificação de proteção de entrada: IP65
Destacar:

Detector de falhas por ultra-som de matriz em fase HPA-620

,

32Equipamento de ensaio de TOFD

,

Equipamento NDT com ensaios combinados

HPA-620 Phased Array Ultrasonic Flaw Detector 32:128PR PA UT TOFD Equipamento de teste combinado NDT

O HPA-620 é um detector portátil de falhas Phased Array 32:128PR.

Ele é equipado com módulo de inspeção ultrassônica convencional, módulo TOFD, módulo Phased Array convencional, suportando a varredura simultânea de TOFD e Phased Array, bem como sondas dual-array. Apresentando uma tela sensível ao toque à prova de água e óleo e recursos de gravação de dados de teste completos, oHPA-620 é um detector de falhas Phased Array intelectivo avançado.


Parâmetro:

Canais
Modo Modo PA Modo UT Modo TOFD
Número 32:128 2 2
Parâmetro Físico
Mostrar Tela sensível ao toque de 10,4 polegadas
Importar 1 IPEX, 4 C5
Portas de E/S 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP (DisplayPort) (pode transferir para HDMI)
WI-FI
Porta do codificador LEMO 1B
Porta de E/S TTL
GPS Sim
Armazenar Interno: 64 GB; Externo: disco flash USB
Peso 5kg (sem bateria)
Dimensões 350mm×250mm×130mm
(C×L×A)
AC 100V~240V 50Hz/60Hz
CC 13,5V
Tipo de Bateria Bateria de lítio
Capacidade da bateria Bateria dupla, cada uma<100Wh
Vida útil da bateria ≥4,5h
Temperatura Faixa de temperatura operacional:-10 ℃ ~ 40 ℃
Faixa de temperatura de armazenamento:-20 ℃ ~ 60 ℃
Classificação de proteção de entrada IP65
EUA
PRF 25Hz~10kHz
Tensão do Transmissor 75V ~ 250V (carga de 50Ω)
Largura de pulso 30ns~1000ns, com passo de 5ns
Amortecimento 400Ω, 80Ω
Taxa de amostragem 100 MHz
Largura de banda 0,5 MHz ~ 20 MHz (-3dB)
Ganho 0,0dB~110,0dB
Excedente de Sensibilidade ≥60dB (largura de banda estreita), ≥52dB (largura de banda ampla) (transdutores 2,5P20, furos de fundo plano de 200mmφ2)
Erro de linearidade vertical ≤3%
Erro de linearidade horizontal ≤0,1%
Resolução ≥26dB(2,5P20)
Faixa Dinâmica ≥30dB
Filtro Passa-alta, passa-baixa e passagem de banda estreita múltipla
Retificação RF (modo TOFD), onda completa, meia onda +, meia onda –
Canais 2 canais
Cobertura Máxima 10000mm (em onda longitudinal de aço)
Portão A/B/G
Estrela do Portão Gama completa
Largura do portão Início do portão em toda a faixa
Limiar do Portão 1~99%
Alarme Som/óptico
Ponto de medição Frente/pico
TCG 16
Matriz em fases
Canais 32:128
Abertura máxima 32 elementos
Máximo de Elementos 128 elementos
Lei do Foco ≥1024
Ângulo de digitalização -89°~89°
Calibração Velocidade, atraso, TCG, ACG, codificador
Volume de teste 1000 mm
Incremento mínimo do ângulo 0,1°(ajuste automático)
Taxa de amostragem 100 MHz, 10 bits
Retificação Onda completa
Altura da tela A-scan 800% da altura da tela (Máximo)
Ganho Analógico Ajustável 80dB
PRF máx. 20kHz
Tensão do Transmissor 20V ~ 110V (carga de 50Ω)
Tipo de pulso Onda quadrada bipolar
Largura de pulso 30ns~1000ns, passo de 5ns
Largura de banda 0,5 MHz ~ 20 MHz (-3dB)
Filtro Passa-alta, passa-baixa, passagem de banda estreita múltipla
Acionamento Codificador, baseado em tempo
Ponto de medição Frente/pico
Leia Amplitude; caminho do feixe; horizontal; profundidade
Resolução de medição 0,5mm
Modo de digitalização L/S/C/D –varredura
Comprimento da digitalização ≥15 metros
Velocidade de digitalização ≥30mm/s


Características:

Canais de Inspeção

  • Módulo Phased Array 38:128PR
  • Varredura simultânea de TOFD e Phased Array
  • Suporta sondas de matriz dupla
  • TOFD de 2 canais; Teste ultrassônico convencional de 2 canais

A funcionalidade do HPA-620 oferece uma grande satisfação das diversas demandas dos usuários.


Módulo Phased Array

  • Inspeção convencional de solda de topo; Inspeção convencional de solda de topo (com varredura simultânea de TOFD e Phased Array)
  • Inspeção convencional por C-scan para placas
  • Inspeção convencional de parafusos
  • Inspeção de corrosão convencional
  • Inspeção TKY

Módulo TOFD

  • Configuração dos parâmetros do procedimento; configuração de parâmetros de sonda e cunha

Os usuários são capazes de calcular parâmetros relevantes com base nos parâmetros da sonda e do procedimento, incluindo: PCS, cobertura de varredura, cobertura inferior, ângulos incluídos no feixe.


Mostrar

  • O HPA-620 está equipado com uma tela TFT de nível industrial de 10,4 polegadas, com operação palpável, proporcionando exibições ideais sob luz forte e em ambientes externos.

Projeto de procedimento

  • Oferecendo modelos de simulação de processos, o HPA-620 também pode construir um modelo importando as dimensões dos objetos através de software CAD. Personalize o processo de inspeção dedicado dos usuários e forneça um serviço completo para uma gama completa de soluções.

Escopo:

Ÿ Inspeção de Solda Convencional

Ÿ Inspeção C-scan Phased Array de materiais compósitos

Ÿ Inspeção de Parafusos e Tubos Parafusados

Ÿ Inspeção de juntas PE

Ÿ Solução de Inspeção de Solda de Tubo de Pequeno Diâmetro

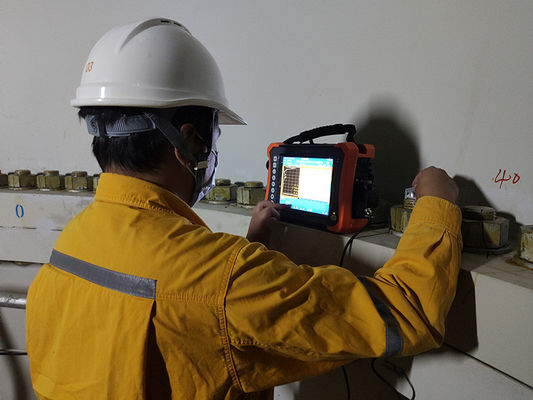

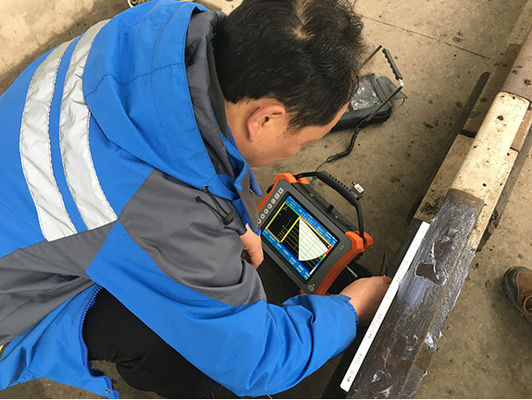

HPA-620 Detector de falhas ultra-sônicas em matriz de fases 32:128PR PA UT TOFD Equipamento NDT de teste combinado 0HPA-620 Detector de falhas ultra-sônicas em matriz de fases 32:128PR PA UT TOFD Equipamento NDT de teste combinado 1HPA-620 Detector de falhas ultra-sônicas em matriz de fases 32:128PR PA UT TOFD Equipamento NDT de teste combinado 2
