Módulo de funções
|
Operação
|

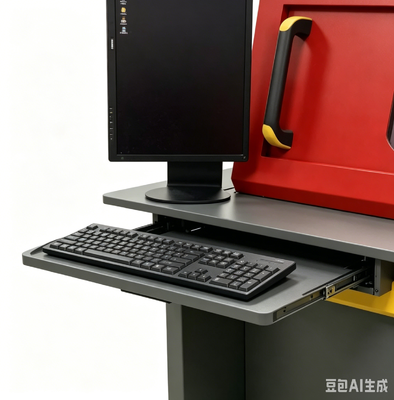

O teclado e o mouse podem terminar todas as operações
|
|

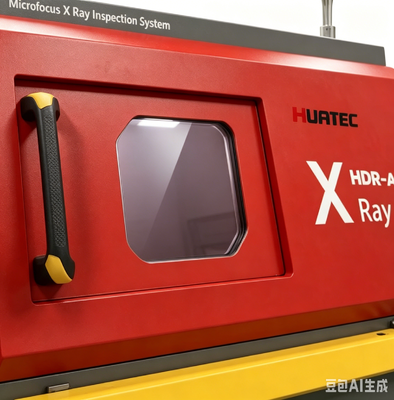

Tubos de raios-X
controlo
|
Usando o mouse para clicar no botão X pode ligar ou desligar o raio-X. A tensão e o valor de corrente do tubo em tempo real serão exibidos ao lado, os usuários podem clicar no botão para cima e para baixo, ou arrastar o controle deslizante,ou tipo a ajustar.
|
|
Barra de estado
|
Indica o estado de bloqueio, o estado de pré-aquecimento e o estado de raios-X, piscando alternadamente vermelho e verde.
|
|
Ajuste de efeito de imagem
|
O brilho, o contraste e o ganho da imagem podem ser ajustados livremente para obter um resultado satisfatório.
|
|
Lista de produtos
|
Os utilizadores podem guardar os parâmetros de inspecção, tais como posição do eixo Z, brilho, contraste e ganho, e podem chamar diretamente os parâmetros ao inspecionar o mesmo produto,para melhorar a eficiência das inspecções.
|
|
Navegação
Janela
|
Depois que a câmera tira uma foto da mesa, clique em qualquer lugar da foto, a mesa irá para o lugar que você clicar e exibir na tela.
|
|
Estado do eixo de movimento
|
Mostra as coordenadas em tempo real.
|
|
Resultado da inspecção
|
Os resultados da medição (taxa de vazio, distância, área, etc., definidos pelos utilizadores) são apresentados por ordem.
|
|
Controle de velocidade
|
A velocidade de movimento de cada eixo pode ser ajustada para lenta, normal e rápida.
|
|
Taxa de validade
medição
|
Cálculo automático
|
Clique em dois pontos para determinar um retângulo. o software automaticamente encontra e mede a borda da bola de solda no retângulo, o pad e os vazios internos,e pode obter os dados da taxa de vazios, a área da bola de solda, a circunferência, a maior taxa de vazio, o comprimento e a largura, e indica NG ou OK por vermelho e verde.
|
|
Ajuste dos parâmetros
|
Os utilizadores podem ajustar o limiar de escala de cinzas, pixels, contraste, filtragem de tamanho e outros parâmetros para obter resultados precisos de cálculo automático.
|
|
Adicionar vazios
Manualmente
|
Os usuários podem desenhar um polígono ou uma figura livre e calcula-lo como um vazio na taxa de vazio.
|
|
Salvar
Parâmetros
|
Os utilizadores podem guardar parâmetros como limiar de escala de cinzas, pixels, contraste, filtragem de tamanho e outros parâmetros, e podem chamar directamente os parâmetros quando detectam o mesmo produto,para melhorar a eficiência da detecção.
|
|
Outra função de medição
|
Distância
|
Clique nos pontos A e B para definir como linha de base e, em seguida, clique no ponto C para medir a distância vertical do ponto C à linha de base.
|
|
Taxa de distância
|
É usado principalmente para medir a taxa de solda do orifício.Dividir a distância vertical do ponto D pela distância vertical do ponto C, para obter a proporção percentual da distância vertical de D para C.
|
|
Ângulo
|
Clique nos pontos A e B para definir como linha de base, em seguida, clique no ponto C para medir o ângulo entre os raios BA e BC.
|
|
Radius
|
Ele é usado principalmente para medir componentes redondos, como bolas de solda.
|
|
Perímetro
|
É usado principalmente para medir componentes quadrados, clicar em dois pontos para determinar um quadrado, medir o comprimento, largura e área.
|
|
Inspecção automática
|
Configuração manual
|
Os utilizadores podem definir quaisquer posições na mesa como pontos de inspecção, o software irá inspeccionar automaticamente e salvar a imagem.
|
|
Arquivo
|
Para os pontos de inspecção regulares, os utilizadores só precisam de definir dois dos pontos de inspecção e o número de linhas e colunas, o software inspeccionará automaticamente cada ponto e salvará imagens.
|
|
Automático
Identificação
|
Para pontos de inspecção com características óbvias, o software identifica automaticamente as posições, faz medições e guarda a imagem.
|
