Scanner de vazamento magnético da placa inferior do tanque HMLF-2020 256 sensores MFL equipamento de detecção de corrosão
O scanner de vazamento de fluxo magnético de corrosão no fundo do tanque HMLF-2020 é um dos sistemas de detecção de corrosão no fundo do tanque mais avançados do mundo, integrando múltiplas tecnologias. É usado principalmente para detecção de vazamento de fluxo magnético de corrosão no fundo de tanques nas indústrias de petróleo e química. O sistema possui 192 MLFSondas de bobina Hall e 64 sondas Hall LMA, permitindo detectar defeitos de corrosão no fundo do tanque e determinar em qual superfície (superior ou inferior) o defeito está localizado. A combinação desses dois resultados de detecção ajuda muito na análise das causas da corrosão, na prevenção da corrosão e na avaliação de riscos.
Parâmetros Técnicos:
|
princípio
|
Princípio de vazamento
|
|
Número de sondas
|
192 peças MLFSondas de bobina Hall e sondas Hall LMA de 64 peças
|
|
Largura de digitalização
|
300mm
|
|
Comprimento máximo de digitalização
|
30metros
|
|
Precisão de posicionamento
|
±3 mmou±0,04% (comprimento de varredura de 8 metros)
|
|
método de condução
|
Acionamento por motor CC
|
|
Velocidade de digitalização
|
0,5eu/s (fixo)
|
|
Eficiência de detecção
|
9 metros quadrados/minuto
|
|
Faixa de espessura
|
Modo de desenho: Máximo12,5 mm
Modo de parada automática: 16mm
|
|
Propriedades de revestimento transparente
|
Forte poder de penetração; pode penetrar em revestimentos não ferromagnéticos até6 mm de espessura.
|
|
Sensibilidade máxima
|
20%corrosão da espessura da placa inferior do tanque
|
|
Precisão do defeito
|
±5% do equivalente da avaliação
|
|
Capacidade mínima de detecção de defeitos
|
Φ2mmburaco, com profundidade de50%da espessura da placa.
|
|
defeitos superficiais superiores e inferiores
|
Pode ser determinado se a corrosão está na superfície ou na parte inferior da placa de base.
|
|
Armazenamento de dados
|
Ele pode ser salvo no disco rígido do computador ou viaUSBpara um disco rígido externo.
|
|
Análise em tempo real
|
Você pode ver o tamanho da corrosão do defeito, sua especificidadeX/Ycoordenadas e se o defeito está na superfície superior ou inferior.
|
|
fonte de energia
|
um 12VBateria recarregável DC, equipada com um220 Vcarregador inteligente de tensão operacional.
|
|
peso
|
Aproximadamente 45kg
|
|
programas
|
Software de aquisição e análise de dados em tempo real, software de relatórios de análise
|
Principais características técnicas do scanner:
eu O equipamento adota um design dividido, e a unidade principal e as peças magnéticas podem ser separadas, tornando a desmontagem simples e o transporte conveniente;
eu 256 peças desensores;
eu Largura de digitalização300mm;
eu Velocidade de detecção: 500milímetros;
eu Consegue distinguir entre defeitos nas superfícies superior e inferior;
eu Equipado com faróis altos e baixos voltados para a frente;
eu Possui iluminação de localização de defeitos e uma linha indicadora de laser para localização de defeitos;
eu Apresenta uma luz intermitente indicando o local de colocação do dispositivo;
eu Possui linhas indicadoras de laser duplas para a trajetória de avanço do equipamento;
eu Possui porta para carregamento de celular;
eu Possui função de carregamento de tablet;
eu Bateria de lítio opcional de 54Ah de alta capacidade, proporcionando mais de 8 horas de duração da bateria;

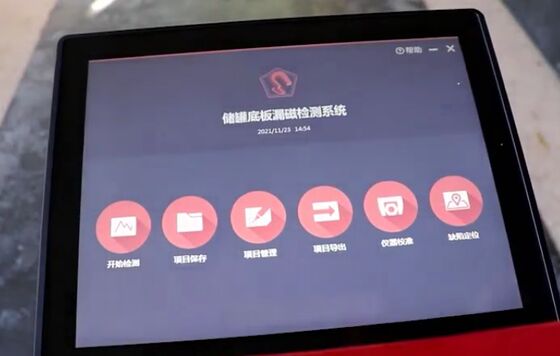

eu Um computador robusto com tela sensível ao toque de 12 polegadas, leve e fácil de transportar;
eu Aquisição e análise de dados em tempo real;
eu O codificador mecânico de precisão fabricado na Alemanha tem um erro de comprimento de3mm.
eu O motor é importado diretamente da Alemanha, garantindo bom funcionamento e qualidade confiável.

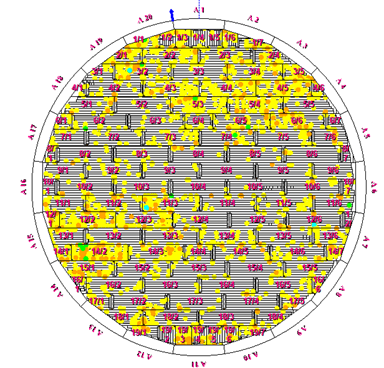

eu Ganhe 10 e 11os sistemas podem desenhar automaticamenteCADgráficos de toda a placa inferior do tanque, localize áreas corroídas e use cores diferentes para indicar o grau de corrosão.
eu medição de espessura, câmara de vácuo e teste de partículas magnéticas podem ser adicionados aos gráficos da placa inferior do tanque e exibidos de forma abrangente no relatório para gerar um relatório de inspeção de toda a placa inferior do tanque.
eu Possui função de comparação e sobreposição, que pode comparar os resultados detectados desta vez com os anteriores para determinar as alterações nos defeitos.
eu Possui um design de patch e funções estatísticas, fornecendo forte suporte para o pessoal de manutenção de tanques
eu As hastes hidráulicas do equipamento permitem que os inspetores levantem facilmente a ponte magnética da placa base.
Recursos opcionais:
eu Uma base opcional para remoção e armazenamento de ímãs está disponível para evitar que os ímãs grudem em itens ferromagnéticos, facilitando o manuseio e o transporte.
eu A estação de acoplamento opcional vem com quatro rodas de borracha resistentes, permitindo seu transporte, reduzindo a intensidade do trabalho;
eu Um carrinho opcional da unidade principal pode ser instalado, o que pode empurrar a unidade principal desmontada para se movimentar sem a necessidade de duas pessoas para carregá-la.
eu Um interruptor anticolisão opcional pode ser instalado para evitar colisões com obstáculos à frente devido a controle inadequado;
eu Configuração opcional com ângulo de visão único ajustável para tablets;
eu A configuração opcional inclui ajuste ajustável do ângulo de visão 2D giratório e controlado por computador;
eu Controle opcional de operação do guidão reto;
eu Controle opcional do guidão da motocicleta;
eu O controle de operação com fio pode ser adicionado;
eu A funcionalidade de controle sem fio pode ser adicionada;
eu Recurso opcional: função de freio.
Principais recursos do software de relatórios:
eu AutomatizadoCADDetecção e desenho
eu função de design de patch
eu Função para gerar relatórios de teste
eu Análise de formato e tamanho de defeitos
eu Os defeitos podem ser detectados por inspeção visual, ultrassom, câmara de vácuo e testes de partículas magnéticas.
eu Liste diretamente o número e a localização dos defeitos de cada placa.
Lista de configuração básica:
(1) Unidade principal destacável: 1 unidade
(2) tablet touchscreen robusto de 12 polegadas: 1 unidade
(3) Software de teste e análise: 1 conjunto
(4) Software de relatório gráfico: 1 conjunto
(5) Carregador de bateria e carregador: 1 conjunto
(7) Suporte de montagem do computador: 1 conjunto
(8) Parafusos de montagem do computador: 2 unidades
( 9 ) Um conjunto de placas de teste de comparação: uma de 6 mm, uma de 8 mm, uma de 10 mm e uma de 12 mm.
(1 0 ) Caixas de transporte: 3 peças
Configuração opcional
eu Uma base opcional para remoção e armazenamento de ímãs está disponível para evitar que os ímãs grudem em itens ferromagnéticos, facilitando o manuseio e o transporte.
eu A estação de acoplamento opcional vem com quatro rodas de borracha resistentes, permitindo seu transporte, reduzindo a intensidade do trabalho;
eu Um carrinho opcional da unidade principal pode ser instalado, o que pode empurrar a unidade principal desmontada para se movimentar sem a necessidade de duas pessoas para carregá-la.
eu Um interruptor anticolisão opcional pode ser instalado para evitar colisões com obstáculos à frente devido a controle inadequado;
eu Configuração opcional com ângulo de visão único ajustável para tablets;
eu A configuração opcional inclui ajuste ajustável do ângulo de visão 2D giratório e controlado por computador;
eu Controle opcional de operação do guidão reto;
eu Controle opcional do guidão da motocicleta;
eu O controle de operação com fio pode ser adicionado;
eu A funcionalidade de controle sem fio pode ser adicionada;
eu Recurso opcional: função de freio.
