HMLF-2020 Escaneador de fugas magnéticas da placa inferior do tanque

O HMLF-2020 é um dos sistemas de detecção de corrosão de fundo de tanque mais avançados do mundo, integrando várias tecnologias.É usado principalmente para detecção de vazamento de fluxo magnético de corrosão no fundo do tanque nas indústrias de petróleo e químicaO sistema dispõe de 192 sondas de bobina MLF Hall e 64 sondas LMA Hall, permitindo-lhe detectar defeitos de corrosão no fundo do tanque e determinar em que superfície (superior ou inferior) o defeito está localizado..A combinação destes dois resultados de detecção ajuda muito a analisar as causas da corrosão, a prevenção da corrosão e a avaliação dos riscos.

• O equipamento adota um projeto dividido, e as partes da unidade principal e do ímã podem ser separadas, tornando a desmontagem simples e o transporte conveniente;
• 256 unidades de sensores;
• Largura de digitalização 300 mm;
• Velocidade de detecção: 500 mm;
• Pode distinguir entre defeitos nas superfícies superior e inferior;
• Equipados com faróis de grande e baixa luminosidade virados para a frente;
• Dispõe de iluminação de localização do defeito e de uma linha de indicador a laser para a localização do defeito;
• Dispõe de uma luz intermitente de voo que indica a localização do dispositivo;
• Dispõe de duas linhas de indicador a laser para a trajetória de avanço do equipamento;
• Tem uma porta de carregamento para telemóvel;
• Dispõe de função de carregamento de tablets;
• Uma bateria de lítio de alta capacidade de 54Ah opcional, com mais de 8 horas de duração da bateria;
• Um computador robusto com ecrã táctil de 12 polegadas, leve e fácil de transportar;
• Aquisição e análise de dados em tempo real;
• O codificador mecânico de precisão de fabricação alemã tem um erro de comprimento de 3 mm.
• O motor é importado directamente da Alemanha, garantindo um funcionamento suave e uma qualidade fiável.

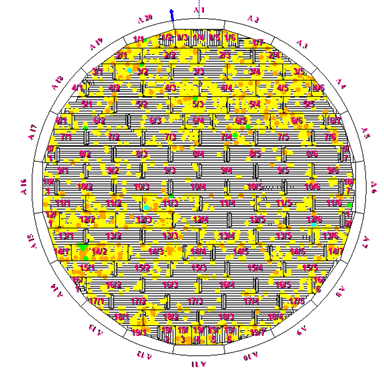

• Os sistemas podem desenhar automaticamente gráficos CAD de toda a placa do fundo do tanque, localizar áreas corroídas e usar cores diferentes para indicar o grau de corrosão.
• a medição da espessura, a câmara de vácuo e o ensaio de partículas magnéticas podem ser adicionados aos gráficos da placa do fundo do reservatório,e exibido de forma abrangente no relatório para gerar um relatório de inspeção de toda a placa de fundo do tanque.
• Tem uma função de comparação e sobreposição, que permite comparar os resultados detectados desta vez com os anteriores para determinar as alterações nos defeitos.
• Possui um design de parcheamento e funções estatísticas, fornecendo forte suporte ao pessoal de manutenção do tanque.
• As hastes hidráulicas do equipamento permitem aos inspectores levantar facilmente a ponte magnética da placa de base.

• Dispõe-se de uma doca de remoção e armazenamento de ímãs opcional para evitar que os ímãs se aderam a itens ferromagnéticos, facilitando o manuseio e o transporte.
• A estação de acoplagem opcional vem com quatro rodas de borracha pesadas, permitindo que ela seja puxada, reduzindo a intensidade do trabalho;
• Um carrinho opcional da unidade principal pode ser instalado, o que pode empurrar a unidade principal desmontada para se mover sem a necessidade de duas pessoas para carregá-lo.
• Pode ser instalado um interruptor anti-colisão opcional para evitar colisões com obstáculos à frente devido a um controlo inadequado;
• Configuração opcional com ângulo de visão único ajustável para tablets;
• A configuração opcional inclui o ajuste do ângulo de visão 2D, controlado por computador e giratório;
• Controlo opcional do comando do manômetro;
• Controlo opcional do manilho da motocicleta;
• Pode ser adicionado o controlo de funcionamento por cabo;
• Pode ser adicionada a funcionalidade de controlo sem fios;
• Característica opcional: função de travagem.

• Detecção e desenho CAD automatizados
• função de conceção do adesivo
• Função de geração de relatórios de ensaio
• Análise da forma e do tamanho dos defeitos
• Os defeitos podem ser detectados por inspeção visual, ultrassom, câmara de vácuo e teste de partículas magnéticas.
• Escreva directamente o número e a localização dos defeitos de cada placa.

1. Unidade principal destacável: 1 unidade
2. Tablet com ecrã táctil robusto de 12 polegadas: 1 unidade
3. Software de ensaio e análise: 1 conjunto
4. Software de relatório gráfico: 1 conjunto
5. Carregador de bateria e carregador: 1 conjunto
6. Suporte de montagem de computador: 1 conjunto
7. Parafusos de montagem de computadores: 2pcs
8. Um conjunto de placas de ensaio de comparação: uma de 6 mm, uma de 8 mm, uma de 10 mm e uma de 12 mm.
9. Caixas de transporte: 3 peças
