Visão geral

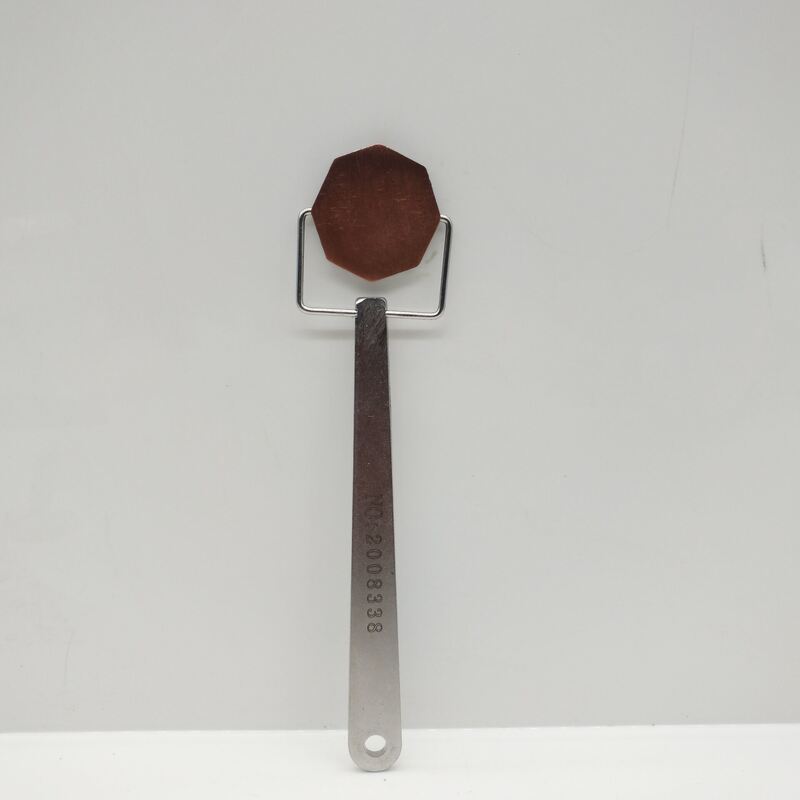

O Pie Gauge é uma ferramenta para verificar rapidamente a direção do fluxo magnético em uma superfície. É feito de oito segmentos ferrosos, refogados em uma única peça, proporcionando um padrão em estrela de descontinuidades não ferrosas. As oito descontinuidades lineares fornecem indicações em todas as direções. Normalmente usado com pós secos para inspeção de garfo, o Pie Gauge pode ser segurado em qualquer ângulo e gerará indicações perpendiculares à direção do fluxo magnético. Cabo não ferroso com pivô.

Instruções

Coloque o medidor de torta o mais plano possível na superfície de teste com as seções visíveis da torta voltadas para baixo. Magnetize a superfície e aplique partículas magnéticas. As indicações se formarão ao longo de linhas que cruzam a direção do fluxo magnético. As indicações perpendiculares ao fluxo magnético serão mais fortes e mais bem definidas do que as indicações em ângulo. Nenhuma indicação se formará paralelamente (em linha com) o fluxo magnético. Nota: o medidor circular não indica a intensidade do campo magnético.
