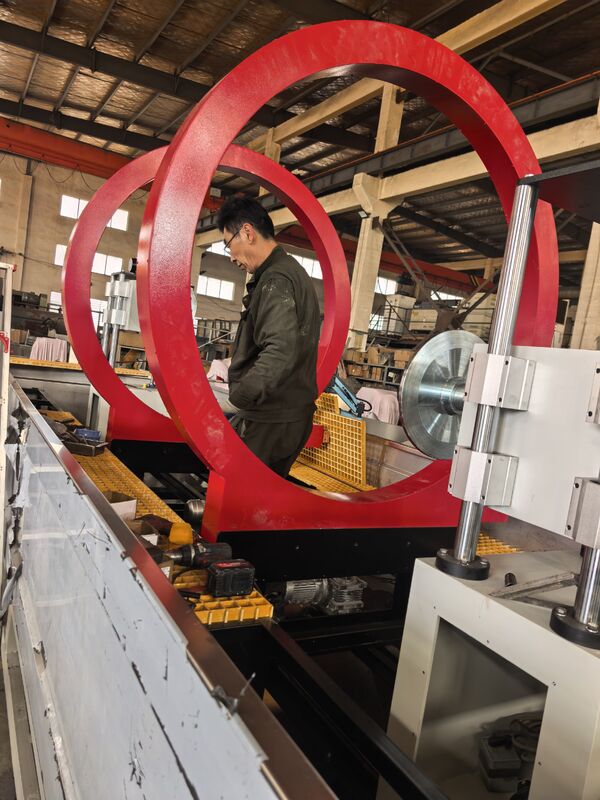

Detector de falhas de partículas magnéticas fluorescentes AC 15000A Duas bobinas magnetizadas

Detector de falhas de partículas magnéticas fluorescentes AC 15000A Duas bobinas magnetizadas
Detector de falhas de partículas magnéticas fluorescentes AC 15000A Duas bobinas magnetizadas Detector de falhas de partículas magnéticas fluorescentes AC 15000A Duas bobinas magnetizadas Detector de falhas de partículas magnéticas fluorescentes AC 15000A Duas bobinas magnetizadas Detector de falhas de partículas magnéticas fluorescentes AC 15000A Duas bobinas magnetizadas

Imagem Grande :  Detector de falhas de partículas magnéticas fluorescentes AC 15000A Duas bobinas magnetizadas

Detalhes do produto:
Lugar de origem: China
Marca: HUATEC
Certificação: ISO,CE
Número do modelo: HMP-15000
Documento: HMP-15000 AC 15000A Two mag...ls.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 CONJUNTO
Detalhes da embalagem: Na caixa de madeira
Tempo de entrega: 4~5 meses após o pagamento
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 10 conjuntos por mês
Contato

Detector de falhas de partículas magnéticas fluorescentes AC 15000A Duas bobinas magnetizadas

descrição
Nome do produto: Detector de falhas de partículas magnéticas fluorescentes Prazo de entrega: 4 a 5 meses
Peso de efetivação após a embalagem: 4000 Kgs Tamanho: 6000（L）*2000（L）*2400（H）mm
Afastamento do elétrodo: 0~4000mm (ajustável) Diâmetro interno da bobina: 15.000 mm
Destacar:

Detector de falhas de partículas magnéticas fluorescentes

,

Detector de falhas AC 15000A

,

Equipamento NDT de duas bobinas magnetizadas

15000A dois do detector de falhas de partículas magnéticas fluorescentes bobinas magnetizadas


 I. Princípio de funcionamento

A inspeção por partículas magnéticas utiliza a interação entre o campo magnético de vazamento no local do defeito da peça e as partículas magnéticas. Ele aproveita a diferença na permeabilidade magnética entre defeitos superficiais e próximos à superfície (como rachaduras, inclusões de escória, estrias finas, etc.) de produtos siderúrgicos e a permeabilidade magnética do aço. Após a magnetização, o campo magnético nas partes descontínuas desses materiais será distorcido, resultando em vazamento parcial de fluxo magnético e na geração de um campo magnético de vazamento. Aproveitando a característica de que o campo magnético de vazamento no local do defeito pode adsorver partículas magnéticas, isso atrai pó magnético para formar um acúmulo de pó magnético no local do defeito - traços magnéticos. Sob condições de iluminação adequadas, a localização e a forma do defeito são reveladas.


II. Padrões de Execução

Detector de falhas de partículas magnéticas: GB/T8290-2011

Condições de observação para testes de partículas magnéticas: GB/T 5097-2020/ISO 3059:2012

Sociedade Americana de Testes e Materiais: Método de teste de partículas magnéticas ASTM E1444-01

UE, padrão internacional: DIN EN ISO 9934-2-2003


III. Parâmetros Técnicos

Faixa de detecção: Peça (1), diâmetro ≤2500mm; Parte (2), comprimento≤4 metros
Espaçamento entre eletrodos 0~4000mm (ajustável)
Diâmetro interno da bobina 15.000 mm
Corrente circunferencial AC 0~15000A RMS (com controlador de fase de desligamento)
Potencial magnético longitudinal AC 0~18000AT RMS (com controlador de fase de desligamento)
Tensão CC 35V
Tempo de magnetização 0~5S
Métodos de magnetização magnetização circunferencial, magnetização longitudinal e magnetização combinada
Método de fixação Fixação pneumática
Efeito de desmagnetização Magnetismo residual inferior a 0,5mT
Sensibilidade de detecção de falhas A peça de teste padrão A1 (15/50) é claramente exibida
Intensidade ultravioleta A intensidade a uma distância de 380 mm da superfície da peça de trabalho ao bulbo ultravioleta não é inferior a 4000uw/cm2
Pressão do ar 0,4~0,8MPa
Curso de fixação 0~50mm
O espaçamento dos eletrodos 4 metros
Fonte de energia CA trifásico de cinco fios 380V 50Hz
Dimensões gerais 6800 (L) ×2500 (L) ×4000 (A) (mm)
Peso Aproximadamente 5.000 kg


V. Processo de Inspeção

Parte (1): Içamento e carregamento - Fixação do eletrodo - pulverização da suspensão magnética - magnetização - Observação - Rotação da peça 90 graus, segunda inspeção - desmagnetização - descarga



Parte (2): Içamento e carregamento - Fixação do eletrodo - Pulverização de suspensão magnética - magnetização - Observação - desmagnetização - descarga

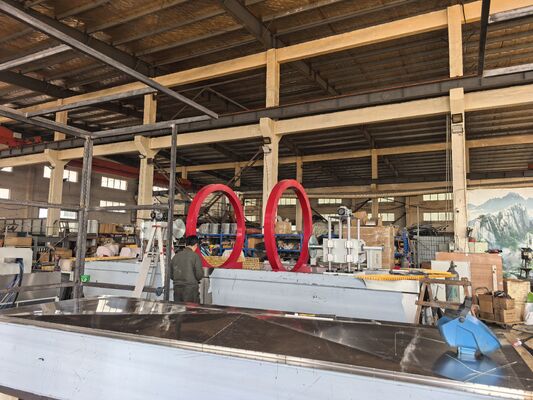

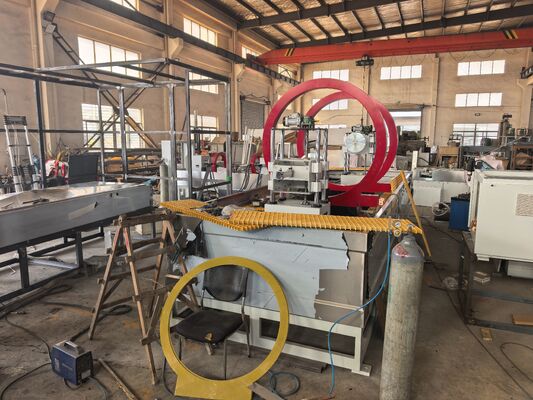

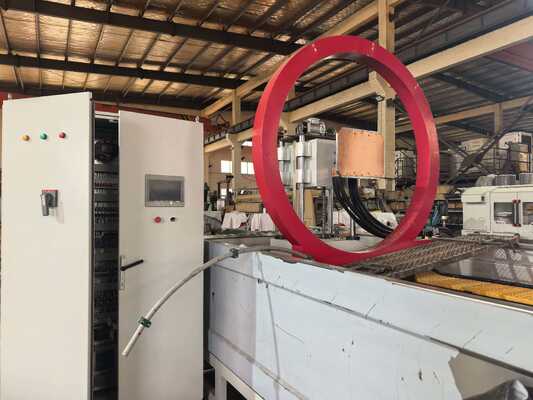

Detector de falhas de partículas magnéticas fluorescentes AC 15000A Duas bobinas magnetizadas 0

Detector de falhas de partículas magnéticas fluorescentes AC 15000A Duas bobinas magnetizadas 1
