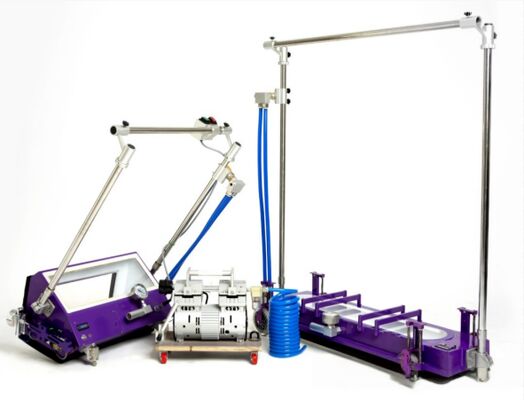

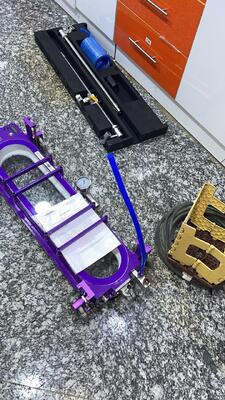

1. Introdução do produto

A fim de melhorar a inspecção global do tanque de armazenamento de óleo,nossa empresa projetou e desenvolveu especialmente uma série de sistemas de detecção de tanque de vácuo para a detecção de vazamento de soldas na placa inferior do tanque de armazenamento de óleo.

O sistema padrão de detecção portátil do reservatório de vácuo pode detectar a soldagem do tornozelo/cabeça na placa inferior de qualquer tamanho do reservatório de armazenamento,e a soldadura circunferencial (soldadura de filete) na placa inferior do tanque de armazenamento com um diâmetro superior a 5 metrosPara a avaliação da integridade de várias soldas, o nosso sistema de detecção de caixas de vácuo é um método de detecção eficiente, rápido e económico.e a taxa de detecção de corrosão/buracos de pinho penetrante não é inferior a 95%.

2Características especiais

1) modelo normal geralmente usar a mão para pressionar a caixa, por isso será muito cansado, melhoramos a necessidade de curvar diretamente com os pés

2) Ao se mover, temos rodas sob o tanque; não precisa de levantar o tanque para se mover

3) A bomba de vácuo pode tomar controle remoto do robô, o local é muito conveniente.

3Requisitos de parâmetros técnicos:

3.1 Caixa de vácuo para ensaio de soldas de tornozelo e de traseira

3.1.1 Grau de vácuo: não inferior a 60 kPa;

3.1.2 comprimento de detecção da solda: não inferior a 800 mm;

3.1.3 Verificar os tipos de soldas: soldas de volta e de traseira no fundo do reservatório;

3.1.4 Requisitos relativos ao diâmetro do reservatório: podem ser aplicados a todos os diâmetros dos reservatórios;

★3.1.5 Modo de operação: o pessoal de inspecção pode realizar toda a operação em pé;

★3.1Sistema de iluminação:Sistema de iluminação LED em caixa de vácuo;

3.1.7 Fornecimento de energia do sistema de iluminação: bateria de lítio de 3Wh incorporada, tempo de alimentação não inferior a 16 horas;

★3.1.8 Roda móvel: a caixa de vácuo é fornecida com 4 rodas móveis, 4 rodas móveis com mola podem ser levantadas, podem empurrar a caixa de vácuo para andar;

★3.1.9 barra auxiliar: a válvula de alívio de pressão é instalada na barra auxiliar e o pessoal de detecção pode ligar a válvula de alívio de pressão quando estiver em posição normal.

3.2 Caixa de vácuo para ensaio de soldas de circunferência

3.2.1 Vazio: não inferior a 60 kP;

3.2.2 comprimento de detecção da solda: não inferior a 400 mm;

3.2.3 Tipo de solda de inspecção: solda de filete;

3.2.4 Diâmetro do reservatório: ≥ 5 m;

★3.2.5 Modo de operação: o pessoal de inspecção pode realizar toda a operação em pé;

★3.2.6 Sistema de iluminação: sistema de iluminação LED em caixa de vácuo;

3.2.7 Fornecimento de energia do sistema de iluminação: bateria de lítio de 3Wh incorporada, tempo de alimentação não inferior a 16 horas;

★3.2.8 Roda móvel: a caixa de vácuo é fornecida com 2 rodas móveis, 2 rodas móveis com mola podem ser levantadas, podem empurrar a caixa de vácuo para andar;

★3.2.9 barra auxiliar: a válvula de alívio de pressão é instalada na barra auxiliar e o pessoal de detecção pode ligar a válvula de alívio de pressão quando estiver em posição normal;

★3.2.10 Outras funções auxiliares: Dois eletromagnéticos com 85 kg de força de aspiração e dois motores com 19 kg de força de empuxo estão instalados em ambos os lados da caixa de vácuo.

3.3 Bomba de vácuo

3.3.1 Tensão: 220 V 50/60 Hz;

3.3.2 Pressão de projecto: 92 kPa;

3.3.3 Tipo de bomba: bomba de vácuo elétrica com ventilador;

3.3.4 Cálculo do caudal: 200 l/min;

3.3.5 Peso: não superior a 10,5 kg;

3.3.6 Potência: não superior a 450 w.

4Requisitos de configuração

4.1 Bomba de vácuo: 1pc

4.2 Solução de pernas e nádegas Caixa de vácuo: 1 conjunto

4.3 Caixa de solda de filetes: 1 conjunto

4.4 Tubo de ar macio: 1 conjunto

4.5 Bateria de alimentação da bomba de vácuo: 1pc

4.6 Manual: 1 exemplar;

4.7 Caixas de transporte: 3 peças

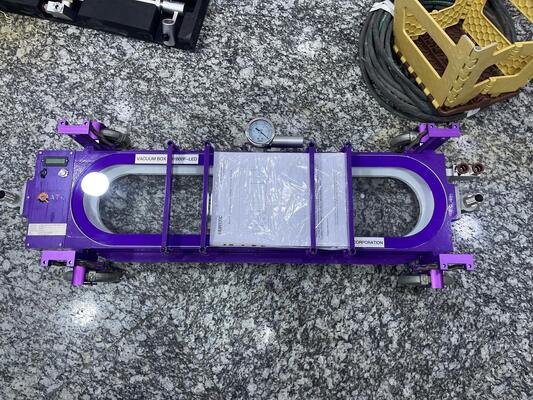

A caixa de vácuo HV1800F-LED é adequada para soldadura de traseira ou de tornozelo

2. Parâmetro técnico
