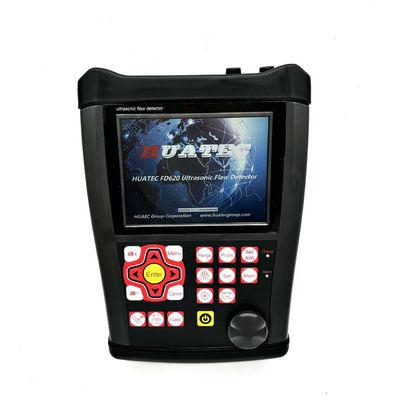

FD620 Detector de falhas ultra-sônico portátil IP65 com DAC AVG Color B-Scan & Mobile APP Report
★A calibração da sonda, a criação de curvas e outras operações são solicitadas pela caixa de diálogo em todo o processo, sem necessidade de ler o manual
★ Todas as ferramentas incluídas o que você precisa: DAC, AVG, color Bscan, AWS, etc.
★ Frequência de repetição do pulso: 30-3000Hz, ajuste preciso, varredura de alta velocidade, nunca falta detecção
★ Alta relação sinal/ruído, eco claro e estável, design anti-ruído, perfeito para condições de trabalho difíceis
★ AD de 10 dígitos, amostragem de alta velocidade leva a um melhor diagrama de eco com todos os detalhes.
★ Display de cores claras e úteis que facilita muito a operação.
★ Gravação de vídeo de detecção de falhas em tempo real de alta velocidade.
★ Conexão de dente azul, o APP móvel gera relatório de detecção de falhas no local e realiza impressão
★ Padrão IP65. Caixa de gel de liga + sílica, à prova de água e poeira, sólida e durável para sempre.
★ Bateria dura 15 horas com uma carga. Cada bateria tem seu próprio controle de carregamento para que com duas baterias ele pode trabalhar 24 horas.
Especificações
| Distância |
0-25000 mm, à velocidade do aço
|
| Velocidade do material |
100 ‰ 20 000 m/s
|
| Frequência de repetição do pulso |
30-3000 Hz
|
| Faixa dinâmica |
≥ 38 dB
|
| Linearidade |
Horizontal: +/- 0,2% FSW,
Vertical: 2,5% FSH, precisão do amplificador +/-1 dB
|
| Poder de resolução |
> 40 dB (5P14)
|
| Falta de sensibilidade |
> 62 dB
|
| Rejeitar (suprimir) |
0 a 80% de altura total do ecrã
|
| Grande memória |
1000 um gráfico, 500 configurações de independência, qualquer critério pode ser inserido livremente, podemos trabalhar na cena sem bloco de teste
|
| Modos de ensaio |
Eco de pulso, elemento duplo e transmissão através
|
| Tipos de sondas |
Direito único, ângulo único, duplo direito, ângulo duplo, através, rastejando, superfície
|
| Monitores de porta |
Dois portões independentes controláveis em toda a gama de varredura
|
| Unidades |
polegadas ou milímetros
|
| Requisitos de energia |
AC Mains 100-240 VAC, 50-60 Hz
|
| Display Delay |
-20 a 3400 μs
|
| Retardo da sonda/deslocamento zero |
0 a 99,99 μs
|
| Potência |
Bateria interna recarregável de iões de lítio de 7,2 V a 8000 mAh
Tempo de funcionamento nominal de 15 horas em função do brilho do ecrã
Tempo típico de recarga de 4 horas
|
| H×W×D(mm) |
260 × 175 × 60 (mm)
|
| Temperatura de funcionamento |
-10°C a 50°C
|
| Temperatura de armazenamento |
-30°C a 50°C
|
| Energia de pulso |
200V, 300V, 400V, 500V selecionáveis
|
| Rectificação |
Meia onda positiva, meia onda negativa, onda completa, Sistema de RF
|
| Largura de banda (passagem de banda do amplificador) |
0.2 a 20 MHz
|
| Monitores de porta |
Dois portões independentes controláveis em toda a gama de varredura
|
| Sensibilidade |
120 dB no máximo em resolução selecionável 0.1, 1.0, 2.0, 6,0 dB
|
| Conexões do transdutor |
BNC ou LEMO
|
Funções
Display automático de localização precisa da falha ((Profundidade d, nível p, distância s, amplitude,sz dB,ф).
Dimensão dos defeitos: dimensionamento automático dos defeitos utilizando AVG/AVG ou DAC, rapidez de notificação da aceitação ou rejeição de defeitos.
Calibração automática do transdutor: ponto zero, ângulos, borda frontal e velocidade do material.
Conveniente para fazer e usar DAC e AVG para avaliar o eco, a curva pode ser modificada e compensada.
Conectando o Disco de Memória, a unidade pode ter memória ilimitada.
Automatizado fazer vídeo do processo de teste e reproduzir; usar U Disk, a duração do vídeo é ilimitada.
Escanamento a cores B.
Há 13 normas internacionais integradas na unidade.
Conexão de dentes azuis a dispositivos móveis para gerar e imprimir relatórios de detecção no local.1.
Função de correcção de superfície curva.
Função de medição da altura da fenda.
Portão de ampliação:Espalhamento da faixa de portão em toda a largura da tela.
Função de ganho automático.
Envelope: exibição simultânea de A-scan em tempo real a uma frequência de atualização de 60 Hz e envelope de exibição de A-scan.
Peak Hold: Compare as formas de onda de pico congeladas com as A-Scans ao vivo para interpretar facilmente os resultados do teste.
Scan Freeze: Display freeze mantém dados de forma de onda e caminho sonoro.
Alarme:Bip e LED.
Relógio de Tempo Real.
Encha o eco.
Marca de captura.
Ecos de cor dentro do Portal.

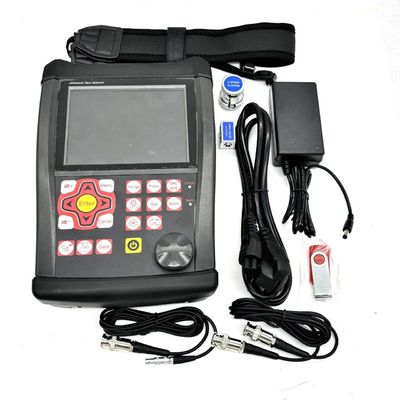

Pacote padrão
Detector de falhas por ultra-som portátil FD620 1
Transdutor de feixe reto (4 MHz, Φ10) 1
Transdutor de feixe de ângulo (4 MHz, 8 mm × 9 mm, 60°) 1
Conexão Cable para o transdutor (BNC-LEMO 00,ou opcional LEMO 01-LEMO 00) 1
Pacote de bateria recarregável de iões de lítio, 8 amperios 1 hora
Fornecimento de energia/unidade de carregamento 1
Manual de funcionamento em inglês 1
Software de aplicação 1
Faixa 1
