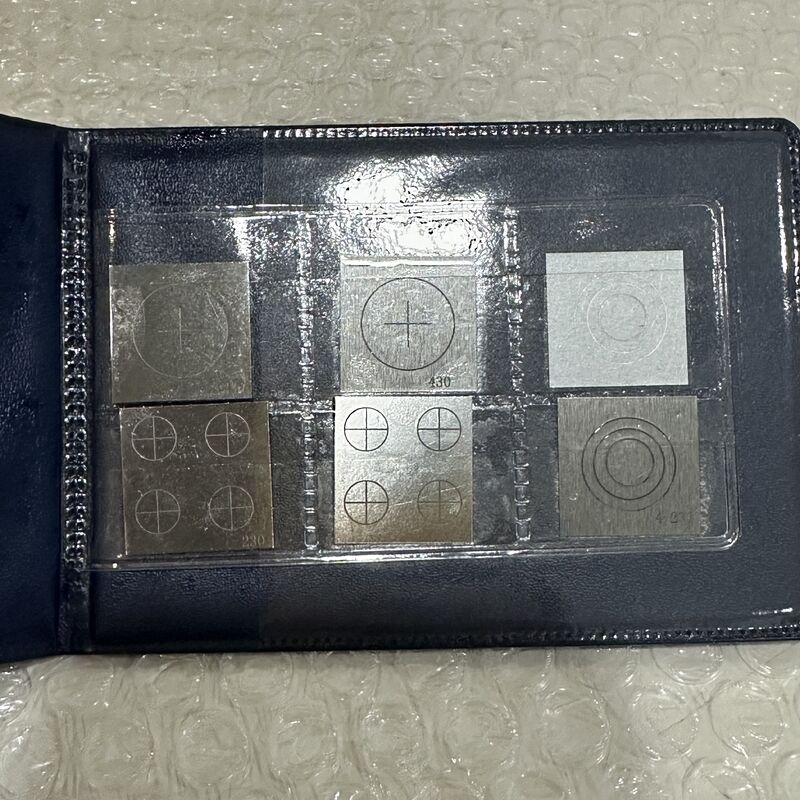

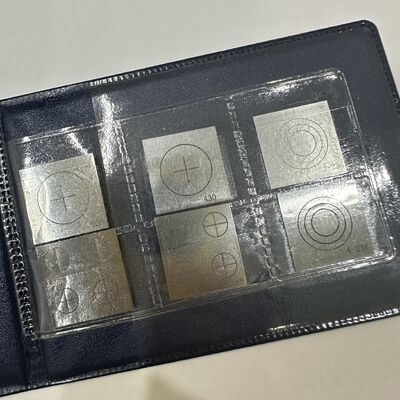

Indicadores de Controle de Qualidade de Calços de Defeito de Profundidade Variável para Inspeção MPI

Elementos de inspecção

Condição, método e exigência do ensaio

Cores

A superfície do metal apresenta prata brilhante, sem ferrugem, sem arranhões, sem corrosão, etc.

Simplicidade

Coloque a peça de ensaio em uma prancha nua, completamente paralela. sem rugas. sem estouros. a rugosidade da superfície RA é 0,8mm

O tamanho da chapa de ferro e o sulco de corte

O comprimento lateral da peça de ensaio testada por milscale é de 0,75 × 0,75 polegadas.

A espessura média da peça de ensaio CX-230 é de 0,002 polegadas.

O símbolo de defeito artificial o e o símbolo + testado por microscópio de precisão estão ambos no centro da peça de ensaio.

O diâmetro do símbolo é 0,507 polegadas, símbolo é 0,25 polegadas.

A espessura da peça de ensaio CX-230 é de 0,002 polegadas.

A profundidade do sulco é de 0,0008 polegadas; a largura do sulco é de 0,007 polegadas.

Qualidade

Os testes físicos e químicos mostram o resultado que o metal é feito de 1005 Steel Park placa de ferro puro eletromagnético.

O resultado analítico das matérias-primas está em conformidade com a regra da norma GB6985,

Elementos de inspecção

Condição, método e exigência do ensaio

Cores

A superfície do metal apresenta prata brilhante, sem ferrugem, sem arranhões, sem corrosão, etc.

Simplicidade

Coloque a peça de ensaio em uma prancha nua, completamente paralela. sem rugas. sem estouros. a rugosidade da superfície RA é 0,8mm

O tamanho da chapa de ferro e o sulco de corte

O comprimento lateral da peça de ensaio testada por milscale é de 0,75in × 0,75in. a espessura média da peça de ensaio CX-430 é de 0,004in.O símbolo de defeito artificial o e o símbolo + testado por microscópio de precisão estão ambos no centro da peça de ensaioO diâmetro do símbolo 4o é de 0,507 polegadas, o símbolo 4o + 5o é de 0,25 polegadas.

A espessura da peça de ensaio CX-430 é 0,004in.the profundidade do sulco é 0,0012in,o

A largura do sulco é 0,007 polegadas.

Qualidade

Os testes físicos e químicos mostram o resultado que o metal é feito de 1005 Steel Park placa de ferro puro eletromagnético.

O resultado analítico das matérias-primas está em conformidade com a regra da norma GB6985,

Elementos de inspecção

Condição, método e exigência do ensaio

Cores

A superfície do metal apresenta prata brilhante, sem ferrugem, sem arranhões, sem corrosão, etc.

Simplicidade

Coloque a peça de ensaio em uma prancha nua, completamente paralela. sem rugas. sem estouros. a rugosidade da superfície RA é 0,8mm

O tamanho da chapa de ferro e o sulco de corte

O comprimento lateral da peça de ensaio testada por milscale é 0,75in × 0,75in. a espessura média da peça de ensaio 3C2-234 é 0,002in.Os três defeitos artificiais testados por microscópio de precisão estão todos no centro da peça de ensaio.

O diâmetro do grande ′′o′′ é de 0,507 polegadas,

O médio é 0,383 polegadas, o pequeno é 0,258 polegadas,

Peça de ensaio 3C2-234, grande, espessura:0.002in,

Profundidade da ranhura:0.0004 polegadas, largura do sulco:00,007 polegadas,

Médio ̇o ̇, espessura:0.002 polegadas, profundidade da ranhura:

0.0006 polegadas, largura do sulco:00,007 cm, pequeno.

espessura:00,002 polegadas, profundidade do sulco:0.0008in,

largura da ranhura:0.007 polegadas.

Qualidade

Os testes físicos e químicos mostram o resultado que o metal é feito de 1005 Steel Park placa de ferro puro eletromagnético.

O resultado analítico das matérias-primas está em conformidade com a regra da norma GB6985,
