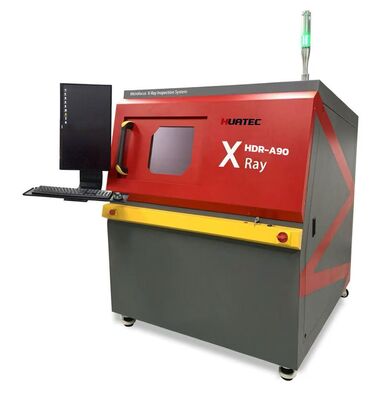

4. Função de Software
|
Módulo de função
|
Operação
|
|
Teclado e mouse podem realizar todas as operações

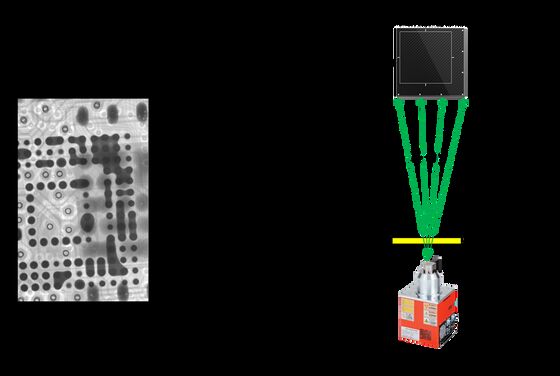

Controle do tubo de raios-X
|
Usando o mouse para clicar no botão X, você pode ligar ou desligar os raios-X. O valor em tempo real da tensão e corrente do tubo será exibido ao lado, os usuários podem clicar nos botões para cima e para baixo, ou arrastar o controle deslizante, ou digitar para ajustar.
|
|
Barra de status
|
Indica o status do intertravamento, status de pré-aquecimento e status de raios-X piscando alternadamente em vermelho e verde.
|
|
Ajuste de efeito de imagem
|
O brilho, contraste e ganho da imagem podem ser ajustados livremente para obter um resultado satisfatório.
|
|
Lista de produtos
|
Os usuários podem salvar os parâmetros de inspeção, como posição Z, brilho, contraste e ganho, e podem chamar diretamente os parâmetros ao inspecionar o mesmo produto, para melhorar a eficiência da inspeção.
|
|
Janela de navegação
Após a câmera tirar uma foto da mesa, clique em qualquer lugar da foto, a mesa se moverá para o local que você clicou e será exibida na tela.
|
Status do eixo de movimento
|
|
Exibe coordenadas em tempo real.
|
Resultado da inspeção
|
|
Os resultados da medição (taxa de vazios, distância, área, etc., definidos pelos usuários) são exibidos em ordem.
|
Controle de velocidade
|
|
A velocidade de movimento de cada eixo pode ser ajustada para lenta, normal e rápida.
|
Medição da taxa de vazios
|
|
Cálculo automático
Clique em dois pontos para determinar um retângulo. O software encontra e mede automaticamente a borda da esfera de solda no retângulo, a pastilha e os vazios internos, e pode obter os dados da taxa de vazios, a área da esfera de solda, a circunferência, a maior taxa de vazios, o comprimento e a largura, e indica NG ou OK em vermelho e verde.
|
Ajuste de parâmetros
|
Os usuários podem ajustar o limiar de escala de cinza, pixel, contraste, filtragem de tamanho e outros parâmetros para obter resultados precisos de cálculo automático.
|
|
Adicionar vazios manualmente
|
Os usuários podem desenhar um polígono ou uma figura livre e calculá-lo como um vazio na taxa de vazios.
|
|
Salvar parâmetros
Os usuários podem salvar parâmetros como limiar de escala de cinza, pixel, contraste, filtragem de tamanho e outros parâmetros, e podem chamar diretamente os parâmetros ao detectar o mesmo produto, para melhorar a eficiência da detecção.
|
Outra função de medição
|
|
Distância
Clique nos pontos A e B para definir como linha de base, em seguida, clique no ponto C para medir a distância vertical do ponto C à linha de base.
|
Taxa de distância
|
|
É usada principalmente para medir a taxa de soldagem do furo passante. Defina um ponto a mais "D" do que a distância. Divida a distância vertical do ponto D à linha de base pela distância vertical do ponto C, para obter a razão percentual da distância vertical de D para C.
|
Ângulo
|
Clique nos pontos A e B para definir como linha de base, em seguida, clique no ponto C para medir o ângulo entre os raios BA e BC.
|
|
Raio
|
É usado principalmente para medir componentes redondos como esferas de solda. Clique em três pontos para determinar um círculo e medir a circunferência, área e raio.
|
|
Perímetro
|
É usado principalmente para medir componentes quadrados, clique em dois pontos para determinar um quadrado, medir o comprimento, largura e área.
|
|
Inspeção automática
|
Configuração manual
|
|
Os usuários podem definir quaisquer posições na mesa como pontos de inspeção, o software inspecionará e salvará a imagem automaticamente.
|
Matriz
|
|
Para os pontos de inspeção regulares, os usuários só precisam definir dois dos pontos de inspeção e o número de linhas e colunas, o software inspecionará automaticamente cada ponto e salvará as imagens.
|
Identificação automática
|
Para pontos de inspeção com características óbvias, o software identifica automaticamente as posições, realiza medições e salva a imagem.
|
|
|
|
|
|
|
