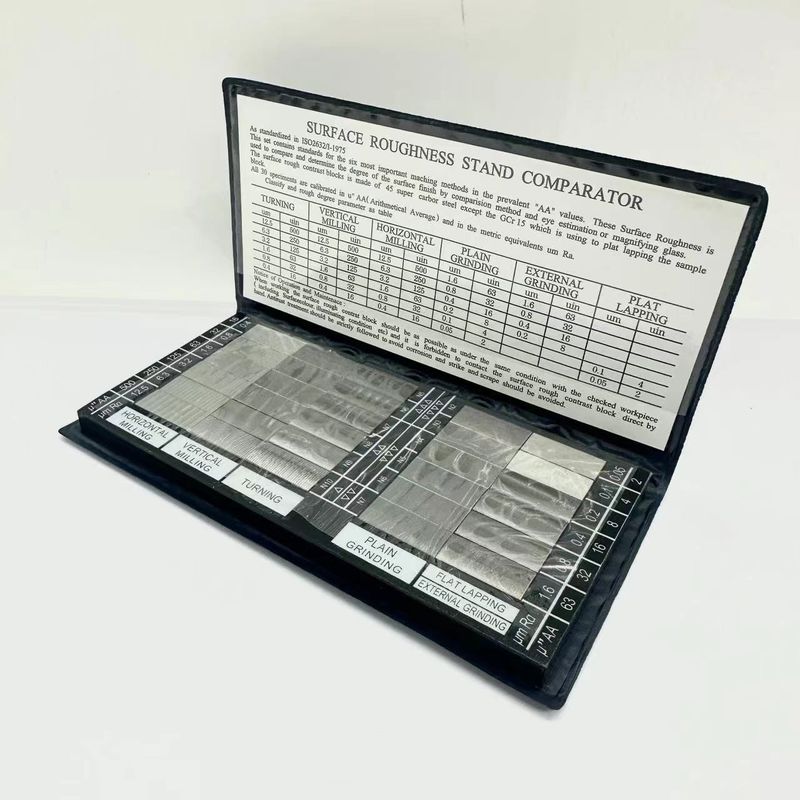

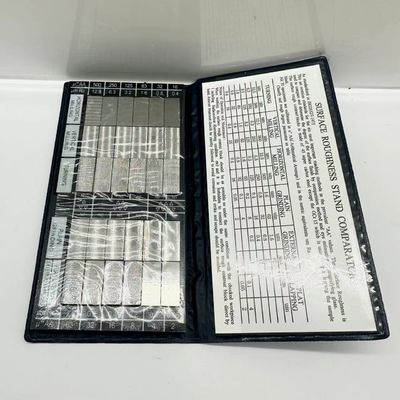

Bloco Comparativo de Rugosidade de Aço para Torno, Fresagem, Retificação, Padrão de Amostra
I. Uso: O bloco comparativo de rugosidade de superfície é uma ferramenta de medição usada
para verificar a rugosidade da superfície de peças mecânicas após o processamento pelo método de comparação. Comparando visualmente com a peça processada ou usando uma lupa, o grau de rugosidade da superfície pode ser determinado.
|
Conforme padronizado na ISO2632/I-1985 Este conjunto contém padrões para os seis métodos de usinagem mais importantes nos valores prevalentes "AA". Esta Rugosidade de Superfície é usada para comparar e determinar o grau da superfície acabada pelo método de comparação e estimativa visual ou lupa. Os blocos de contraste de rugosidade de superfície são feitos de aço carbono 45, exceto o GCr15 que é usado para lapidação plana do bloco de amostra. Todos os 30 espécimes são calibrados em u＂AA (Média Aritmética) e em seus equivalentes métricos um Ra. Classifique o parâmetro de grau de rugosidade conforme a tabela.
|
Aviso de Operação e Manutenção: ao trabalhar, o bloco de contraste de rugosidade de superfície deve estar o mais possível sob as mesmas condições que a verificada peça de trabalho (incluindo cor da superfície, condição de iluminação, etc.) e é proibido o contato direto com a mão no bloco de contraste de rugosidade de superfície. O tratamento antiferrugem deve ser rigorosamente seguido para evitar corrosão e devem ser evitados impactos e arranhões.
|
|
|
um
|
uin
|
um
|
uin
|
um
|
uin
|
|
um
|
uin
|
um
|
uin
|
|
|
12.5
|
500
|
12.5
|
500
|
12.5
|
500
|
1.6
|
63
|
1.6
|
63
|
|
|
6.3
|
250
|
6.3
|
250
|
6.3
|
250
|
0.8
|
32
|
0.8
|
32
|
|
|
3.2
|
125
|
3.2
|
125
|
3.2
|
125
|
0.4
|
16
|
0.4
|
16
|
|
|
1.6
|
63
|
1.6
|
63
|
1.6
|
63
|
0.2
|
8
|
0.2
|
8
|
|
|
0.8
|
32
|
0.8
|
32
|
0.8
|
32
|
0.1
|
4
|
0.1
|
4
|
|
|
0.4
|
16
|
0.4
|
16
|
0.4
|
16
|
0.05
|
2
|
0.05
|
2
|
|
|
HORIZONTAL FREZAGEM
|
VERTICAL FREZAGEM
|
TORNEAMENTO
|
RETIFICAÇÃO PLANA
|
RETIFICAÇÃO EXTERNA
|
|
|
LAPIDAÇÃO PLANA
|
|
|
II. Materiais e Especificações:
Materiais: Exceto pelos blocos de amostra de retificação que são feitos de material GCr15, todos os outros blocos de amostra são feitos de aço estrutural de carbono de alta qualidade 45.
Especificações: Existem três tipos no total.
1. Sete grupos de blocos de amostra (torno, máquina de virar, fresagem de face, fresagem plana, retificação plana, retificação externa e retificação)
2. Seis grupos de blocos de amostra (torno, máquina de virar, fresagem de face, fresagem plana, retificação plana, retificação externa)
3. Grupo único de blocos de amostra (bloco de amostra de torno, bloco de amostra de plaina, bloco de amostra de fresagem de face, bloco de amostra de ferro plano, bloco de amostra de retificação plana, bloco de amostra de retificação externa, bloco de amostra de retificação, bloco de amostra de mandrilhadora)
III. A Classificação e os Parâmetros de Rugosidade são os seguintes na tabela:
Método de fabricação Torno Plaina fresagem de topo Frezagem plana Polimento Retificação externa Retificação mandrilhadora
IV. Precauções de Uso e Manutenção:
Ao usar o bloco de amostra de comparação, ele deve ser colocado sob as mesmas condições que a peça inspecionada (incluindo cor da superfície, condições de iluminação, etc.). Não toque no bloco de amostra de comparação diretamente com as mãos. Implemente medidas rigorosas antiferrugem para evitar ferrugem e evite arranhões.
| Este conjunto contém padrões dos seis métodos de usinagem mais importantes nos valores prevalentes "AA". Esta rugosidade de superfície é usada para comparar e determinar o grau de acabamento da superfície por método de comparação e estimativa visual ou lupa. Os blocos de contraste de rugosidade de superfície são feitos de aço carbono 45, exceto o GCr15 que é usado para lapidação plana da amostra. Todos os 30 espécimes são calibrados em u''AA (Média Aritmética) e em seus equivalentes métricos um Ra. |
