HCDX-2000 Detector de falhas magnéticas AC/DC móvel para ensaios MPI na indústria da aviação e automóvel

HCDX-2000 Detector de falhas magnéticas AC/DC móvel para ensaios MPI na indústria da aviação e automóvel

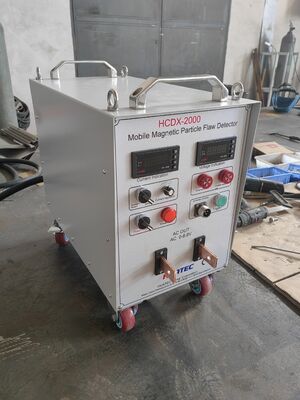

O detector de falhas de partículas magnéticas móveis HCDX-2000 é aplicável para detectar peças de trabalho por magnetização AC.e não necessitam de configuração adicional do conjunto de desmagnetismo.

A MCU de 8 bits é adoptada como controlador por este detector de falhas de partículas magnéticas,e a regulação contínua da corrente magnetizante pode ser realizada através da coleta precisa do sinal de cruzamento de voltagem zero AC e o sinal de regulação de correnteCom a função de fase controlada, o detector é adequado tanto para técnica contínua como para técnica residual.

O valor de corrente é exibido no amperímetro analógico ou digital.

A corrente de saída é reduzida do valor inicial para zero automaticamente quando desmagnetizada.

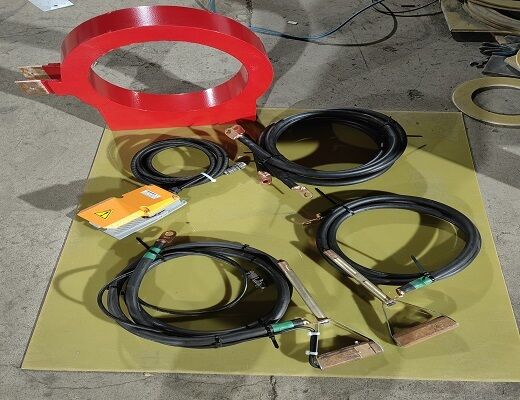

Este detector pode ser ligado aos conjuntos de elétrodos portáteis ou ao cabo espiral.Também existem algumas bobinas ou eletrodos projetados para este equipamento para se tornar uma ferramenta de máquina de inspeção simples como opção.

Tabela de configuração:

Observações: ??●?? marcado como padrão, enquanto ??○?? marcado como opcional.

Características:
Máquina hospedeira móvel:
Pode ser usado como a potência para a magnetização circular
Pode ser usado como a potência para a magnetização longitudinal

Máquina-ferramenta de inspecção simples:
Eletrodos de magnetização circular
Cobre de magnetização circular
Ajuste manual do elétrodo traseiro
Cisterna de aço
Tanque de aço inoxidável (incluindo bomba de pulverização e bomba de mistura)
Pistola de pulverização
A tinta magnética pode ser reutilizada
Partículas magnéticas pretas, partículas magnéticas vermelhas, partículas magnéticas fluorescentes são suportadas
Luz UV como opção para ensaios de partículas magnéticas fluorescentes

Funções principais:

*Método de detecção de falhas: método de suportes, método de enrolamento, método de bobina

*Método de magnetização: magnetização AC, magnetização DC (HWDC/FWDV)

* Método de desmagnetizar: a desmagnetizar AC adota a desmagnetizar remota (método de atenuação) e a desmagnetizar AC adota a desmagnetizar de ultra baixa frequência

Magnetização: use as duas extremidades da haste de suporte para cima da área de detecção de falhas da placa de aço, e o espaçamento da haste de suporte é de 0 ~ 500mm (ajuste o espaçamento de acordo com a experiência)

Ou prender ambas as extremidades da chapa de aço com grampos de arame

Desmagnetizar: envolver toda a peça com um cabo, com um passo de cerca de 20 ~ 30cm. Conecte ambas as extremidades do cabo com o detector de falhas.
