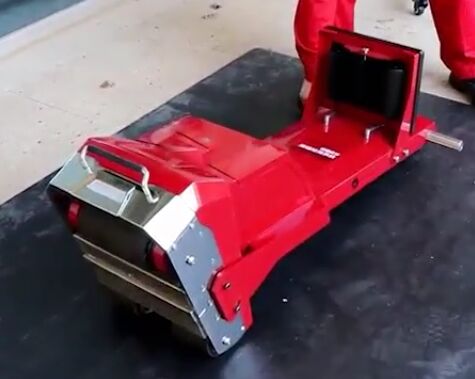

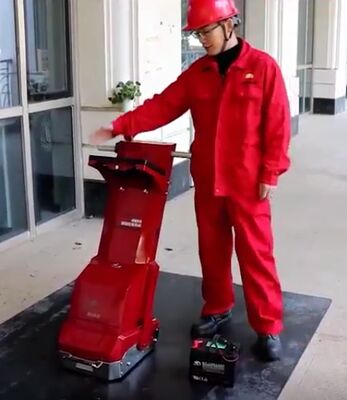

HMFL-M900 Trolley detector de vazamento de fluxo magnético para fundo do tanque de armazenamento vertical

2.1.1 Tela do host: tela sensível ao toque capacitiva industrial de 12,1 polegadas tudo-em-um, CPU Intel Core I7, memória DDR3 de 8 GB, unidade de estado sólido de 128 GB, design de embalagem de carcaça ultrafina de magnésio e alumínio, sistema de resfriamento sem ventoinha, sem armazenamento de peças móveis, troca de dados e transmissão de sinal usando interface USB;

2.1.2 Possui a função de exibição em tempo real do nível da bateria;

2.1.3 Os dados podem ser armazenados e reproduzidos;

2.1.4 Tempo de operação da bateria: Uma bateria de 12V 33Ah pode garantir operação contínua por 10 horas.

2.2. Indicadores de desempenho da unidade de detecção de excitação:

2.2.1 Princípio de operação: Teste não destrutivo de fluxo magnético integrado, aquisição e processamento de sinal de fluxo magnético e análise inteligente de dados;

2.2.2 Método de magnetização: magnetização com ímã permanente de neodímio-ferro-boro;

O instrumento possui 96 canais de entrada de sinal.

★

2.5.2 Nova função de iluminação de foco direcional LED frontal e traseira, que pode detectar as direções para frente e para trás e tornar a placa de fundo claramente visível quando a luz de detecção dentro do tanque é insuficiente;★

2.5.2 Nova função de iluminação de foco direcional LED frontal e traseira, que pode detectar as direções para frente e para trás e tornar a placa de fundo claramente visível quando a luz de detecção dentro do tanque é insuficiente;6-20mm,2.2.6 Pode penetrar 6mm de materiais não ferromagnéticos;

2.2.7 A unidade de canal de detecção de excitação adota tecnologia de magnetorresistência de túnel (TMR) para detectar sinais de vazamento magnético. Em comparação com sensores Hall, os sensores magnéticos TMR têm uma sensibilidade 5-6 vezes maior, excelente estabilidade térmica e alta relação sinal-ruído;

2.2.8 O espaçamento entre os arranjos de sensores magnéticos é de 10mm, e o codificador de deslocamento coleta dados a cada 1,5mm de movimento;

★

2.5.2 Nova função de iluminação de foco direcional LED frontal e traseira, que pode detectar as direções para frente e para trás e tornar a placa de fundo claramente visível quando a luz de detecção dentro do tanque é insuficiente;redução de 40% na espessura da parede (espessura 16,5-20mm);

★

2.5.2 Nova função de iluminação de foco direcional LED frontal e traseira, que pode detectar as direções para frente e para trás e tornar a placa de fundo claramente visível quando a luz de detecção dentro do tanque é insuficiente;≤ 5mm;★

2.5.2 Nova função de iluminação de foco direcional LED frontal e traseira, que pode detectar as direções para frente e para trás e tornar a placa de fundo claramente visível quando a luz de detecção dentro do tanque é insuficiente;2.3 Indicadores de desempenho da unidade de acionamento

2.3.1 Modo de acionamento:

motor sem escovas DC de 200W para acionamento, ou pode ser livremente comutado para acionamento manual;2.3.2 O sistema de acionamento do motor possui função de regulação de velocidade, que pode ajustar a velocidade de acordo com as necessidades de cada operador, reduzindo a intensidade de trabalho dos operadores;

2.3.3 Velocidade de detecção: A velocidade pode ser ajustada de 0 a 0,6m/s.

2.4 Indicadores de desempenho do software do sistema (software de aquisição de dados, software de análise de dados e software de processamento gráfico)

:2.4.1 O sistema de software é exibido em chinês puro e pode detectar rápida e abrangentemente toda a chapa de fundo do tanque, julgar se há corrosão e determinar o grau de corrosão. Pode realizar coleta, exibição, análise, armazenamento e reprodução de dados em tempo real, bem como edição de dados. Pode desenhar automaticamente mapas do fundo do tanque, visualizações de todo o tanque, visualizações de placas únicas, adicionar placas de anel e pode exibir e analisar em tempo real usando valores de limiar de defeito e modos de detecção contínua;

★

2.5.2 Nova função de iluminação de foco direcional LED frontal e traseira, que pode detectar as direções para frente e para trás e tornar a placa de fundo claramente visível quando a luz de detecção dentro do tanque é insuficiente;2.4.3 Executar software de aquisição e análise de dados na plataforma de PC sob a plataforma Windows. O software de relatórios do sistema pode exibir automaticamente os resultados da detecção de toda a chapa de fundo do tanque de forma gráfica, localizar a área de corrosão e usar cores diferentes para distinguir a gravidade da corrosão;

2.4.4 Equipado com computadores industriais sensíveis ao toque robustos e duráveis para fácil operação em ambientes hostis de tanques de armazenamento. Capaz de coleta, armazenamento, exibição e análise de dados em tempo real, o software de aquisição de dados do sistema pode não apenas obter todos os sinais do campo de vazamento magnético, mas também exibir a localização específica dos defeitos e a gravidade da corrosão em tempo real;

2.4.5 Gerar automaticamente um relatório de detecção para toda a chapa de fundo do tanque, projetar e adicionar uma função de patch, com a capacidade de contar defeitos entre o tanque inteiro e a placa única, e comparar o tanque inteiro e a placa única;

★

2.5.2 Nova função de iluminação de foco direcional LED frontal e traseira, que pode detectar as direções para frente e para trás e tornar a placa de fundo claramente visível quando a luz de detecção dentro do tanque é insuficiente;2.5 Indicadores funcionais:

★

2.5.2 Nova função de iluminação de foco direcional LED frontal e traseira, que pode detectar as direções para frente e para trás e tornar a placa de fundo claramente visível quando a luz de detecção dentro do tanque é insuficiente;★

2.5.2 Nova função de iluminação de foco direcional LED frontal e traseira, que pode detectar as direções para frente e para trás e tornar a placa de fundo claramente visível quando a luz de detecção dentro do tanque é insuficiente;2.5.3 O instrumento possui tecnologia de eliminação de faíscas elétricas, que pode prevenir acidentes causados por faíscas elétricas ao substituir a bateria;

2.5.4 A adoção de um método exclusivo de suporte de haste hidráulica pode reduzir significativamente a intensidade de trabalho durante as operações de inspeção dentro do tanque de armazenamento.

2.5.5 Adota o sistema de controle de circuito de hardware da última geração, modulariza e isola cada parte do circuito, melhora a estabilidade do produto e reduz o risco de operação manual incorreta durante a operação do instrumento.

2.6 Outros indicadores de desempenho:

2.6.1 Peso do instrumento: não superior a 65kg;

2.6.2 Caixa de embalagem: Atende aos padrões de transporte aéreo internacional da IATA.

Lista de Configuração:
